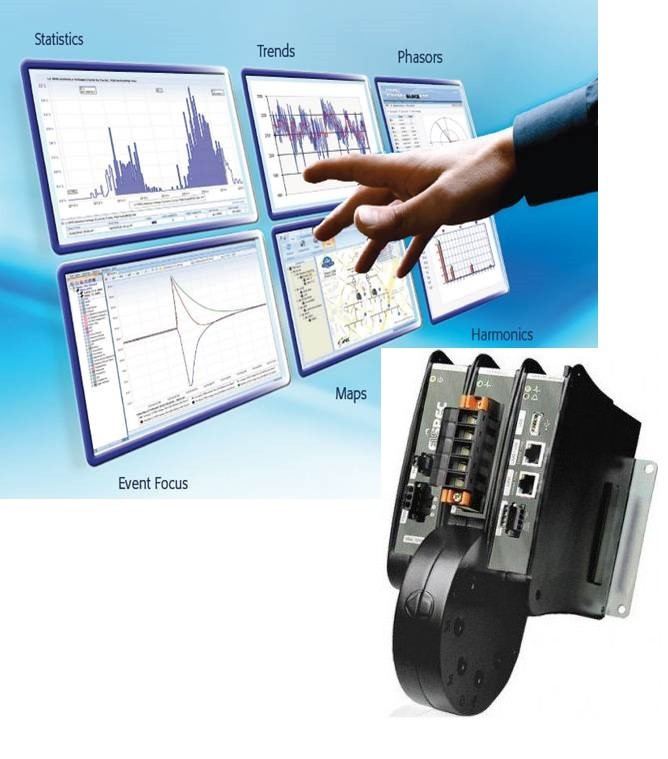

Анализатор - регистратор качества электроэнергии Blackbox Elspec G4410. В реестре РК

  Анализатор - регистратор качества электроэнергии Blackbox Elspec G4410. В реестре РК, фото 1
 Анализатор - регистратор качества электроэнергии Blackbox Elspec G4410. В реестре РК, фото 2  Анализатор - регистратор качества электроэнергии Blackbox Elspec G4410. В реестре РК, фото 3  Анализатор - регистратор качества электроэнергии Blackbox Elspec G4410. В реестре РК, фото 4
В наличииКод: G4410

1 910 000 Тг.

  • +7 показать номер +77273799955
  • +77273799893 факс
  • Бесплатная
    доставка
  • Контакты
    • Телефон:
      +77273799955
      +77273799893, факс
    • Контактное лицо:
      Test Instruments
    • Адрес:
      Розыбакиева 184, Алматы, Казахстан
    • Email:
      support@ti.kz

Описание

Анализатор - регистраторы G4410 позволяют измерять и регистрировать состояние и события электросетей в течение очень длительного времени - до 1 недели. Прибор внесен в реестр СИ РК, продаётся с первичной поверкой. Межповерочный интервал 5 лет.

Современные требования к качеству электроэнергии предполагают постоянное отслеживание событий в электросети и запись данной информации, однако, при этом возникают проблемы как с обработкой и пересчетом полученных данных, так и с хранением очень больших массивов информации.
Решить данную задачу позволяет новейший прибор компании ELSPEC – Blackbox G4430, который представляет из себя по аналогии с авиацией, «черный ящик» для объектов и устройств электроэнергетики и позволяет записывать абсолютно все события ( перебои в электропитании, включения и отключения нагрузки, перегрузки, скачки частоты и т.д.. ) и все параметры электроэнергии ( напряжения, токи, частоту, гармоники, реактивную и активную мощности, фликер, сдвиг фаз , коэффициент мощности т.д. ) в одно- и трех- фазной сети.

Особенности
Конструктивно – приборы представляет из себя комплекс из собственно прибора в жестком корпусе и довольно мощного компьютера или сервера , на который установлено специальное программное обеспечение.

Специальное программное обеспечение обеспечивает возможность расшифровки и последующего анализа состояния электросети и параметров электроэнергии за любой прошедший период времени в течение одного года, с разрешением до 1024 значений по напряжению и до 256 по току за один период стандартной сети 50Гц, т. е. отслеживать и записывать все события продолжительностью до 16 микросекунд, вплоть до переходных процессов и осциллограмм напряжений и токов.
Управление прибором, его настройка и результаты измерений отображаются на дисплее компьютера, связь с которым возможна как по проводам, так и по беспроводному интерфейсу Wi-Fi . При этом , подключение к компьютеру необходимо только для считывания и анализа данных. Сбор и запись данных прибор может вести автономно.
Непосредственно после подключения прибора к компьютеру – в окне стандартного Internet explorer можно наблюдать в реальном времени все параметры электросети, а также настраивать прибор, благодаря встроенному в прибор WEB-интерфейсу. Т .е. прибор воспринимается компьютером так же , как обычный сайт в интернете . При наличии модема с фиксированным IP адресом возможно удаленное подключение к прибору , находящемуся за тысячи километров через обычную сеть интернет. Например , наберите в адресной строке Вашего Интернет эксплоера 212.143.246.203 или http://elspec-g4400.elspec.info/ и войдите с паролем 123 в панель управления демонстрационным прибором Blackbox , физически находящимся в Израиле .
В реальном времени прибор выдает все параметры электросети в виде диаграмм или таблиц.

Программа PQSCADA

Однако, самой полезной особенностью является возможность записи всех параметров электрической сети в течение недели
Добиться таких превосходных результатов позволяет инновационное программное обеспечение, а именно: программа сжатия данных PQZIP, вшитая в прибор и позволяющая сжимать сохраняемые данные в десятки раз, программа PQSCADA , установленная на мощный компьютер и позволяющая получать и расшифровывать сохраненные в приборе данные и производить выборку любых ранее сохраненных параметров за любой период времени , программное обеспечение INVESTIGATOR, устанавливаемое на том же компьютере и выдающее записанные ранее данные в виде графиков и таблиц
Всем пользователям, приобретающим данный прибор, представляется бесплатное обучение у сертифицированных специалистов, информационные материалы на русском языке, а также полная после продажная гарантийная в течение года и послегарантийная поддержка.

Анализаторы качества энергоснабжения G4400 обеспечивают измерение следующих характеристик в соответствии с требованиями ГОСТ 13109 и международных стандартов IEC 61000-4-30, IEC 61000-4-15 и EN 50160

Характеристики

            Наименование

Elspec G4410

Elspec G4420

Elspec G4430

Измеряемые величины и ПКЭ

Действительное  значения фазных  напряжений

 UL1-N ,UL2-N,UL3-N,UN-PE,  B

+

+

+

Действительные значения междуфазных напряжений

UL1- L2N, UL1- L2, UL2- L3, B

+

+

+

Действительные значения фазных токов IL1, IL2, IL3, IN, A

+

+

+

Коэффициент мощности по фазам PFL1, PFL2, PFL3

+

+

+

Полная мощность по фазам SL2, SL2 SL3, BА

+

+

+

Активная мощность по фазам PL2, PL2 ,PL3, Bт

+

+

+

Реактивная мощность по фазам QL1, QL2 QL3, ВАр

+

+

+

Частота f , Гц

+

+

+

Регистрация переходных процессов(50/60), мкс

78.1/65.1

39/32.5

19.5/16.3

Измерения дозы фликера (в соответствии с IEC 61000-4-15)

+

+

+

Измерение кратковременной дозы фликера  PSt

+

+

+

Измерение интергармоник

+

+

+

Осцилографирование и запись данных

Спектр измеряемых гармоник

127

255

511

Частота дискретизации, кГц

12.8

25.6

51.2

Журнал событий

+

+

+

Объем встроенной памяти (FIF0)

128 МБт

2 ГБт

8 ГБт

Глубина хранения измеренных данных и осциллограмм

5 дней

1 месяц

1 год

Передача данных

Ethernet порт (10/100 Mbit)

1

2

2

Интерфейс RS485/422

+

+

+

USB-порт

-

+

+

Возможность подключения внешнего GSM модема

+

+

+

Разъем Compact Flash

+

+

+

Встроенный WEB – сервер, OPC – сервер

+

+

+

Синхронизация

Синхронизация от внешнего эталона времени

+

+

+

Синхронизация SNTP

+

+

+

Синхронизация через GPS (с помощью дополнительного оборудования - GPS  time server)

+

+

+

Установки питания

Время работы после исчезновения питания, с

10 сек

25 сек

25 сек

Электропитание PoE

+

+

+

Установки, аварийная сигнализация и управление

Одно- и много условные аварийные сигнализации

+

+

+





Комплектация определяется заводом изготовителем и может изменяться по его усмотрению.

Цена с НДС. Гарантия 1 год.

Характеристики
Основные атрибуты
Производитель   Elspec
Страна производитель Израиль
Состояние Новое
Спецификация
