Индустрия 4.0 в энергетике

Индустрия 4.0 в энергетике

Без паники - Индустрия 4.0 в энергетике

         Все проще, чем нам кажется. В данной статье мы разъясним такие понятия, как Bigdata, цифровизация, распределенные данные, интернет вещей в применении к электроэнергетике. И даже приведем пример бюджетного и быстрого решения по полной оцифровке электросети. Такого решения, которое может себе позволить любое предприятие.






Bigdata, информатизация и всеобщая цифровизация



       4-я промышленная революция, свидетелями которой мы сейчас являемся, никак не обойдет стороной такую важную отрасль, как электроэнергетику, потому что ни одна сфера производства или услуг не обходится без электричества, следовательно, и начинать трансформацию любого предприятия следует именно с энергоснабжения.

        Новая парадигма заключается во всеобъемлющей цифровизации всего: технологических процессов, событий, параметров, причем такая задача стояла уже давно, ибо любой энергетик просто мечтал иметь абсолютно всю информацию обо всех процессах и параметрах в электросети за любой прошедший период времени, ну хотя бы за день.



Что это означает на практике ?



1.DIGITALIZATION - Полная цифровизация. Непрерывное измерение и запись всех без исключений параметров электросети
2.DATA DISRTIBUTION - Распределение данных. Резервное сохранение и копирование данных как на месте получения, так и на удаленных хранилищах с целью предотвращения утери данных в случае сбоев связи.
3.IOT - Интернет вещей. Передача данных по интернету в любое время и в любое место, определенное пользователем. Возможность удаленного и автоматического измерения и управления состоянием выбранных контрольных точек сети
4.BIGDATA - Большие данные .Быстрый анализ всех полученных данных и скоростная выборка необходимых из них.
5.ROBOTICS - Роботизация. Избавление квалифицированного персонала от рутинной работы в виде написания отчетов, составления графиков перебоев электропитания, составление отчетов по электроаудиту и т.д..


Почему Bigdata ?

      Если мы зададимся целью сохранять информацию обо всех процессах и параметрах в электросетях с разрешением хотя бы 20 микросекунд, что достаточно для исследования переходных и прочих процессов в электросети, это приведет к необходимости производить  50 тысяч измерений в секунду. Если мы хотим отслеживать хотя бы 100 параметров, включая спектр гармоник, напряжения, токи, различные виды мощности - то количество данных возрастает до 5 млн в секунду. При стандартной оцифровке данных в 16 бит - мы получим поток данных около 80 МБайт в секунду, передать, обработать и сохранить которые невозможно без специальных технологий Bigdata ( большие данные).



История вопроса





         Собственно, решить задачи информационного сопровождения электроэнергетики пытались во все времена, на различных стадиях развития. Что интересно, эти стадии напрямую связаны с развитием измерительной и электронной техники, поэтому этапы можно разбить на следующие :

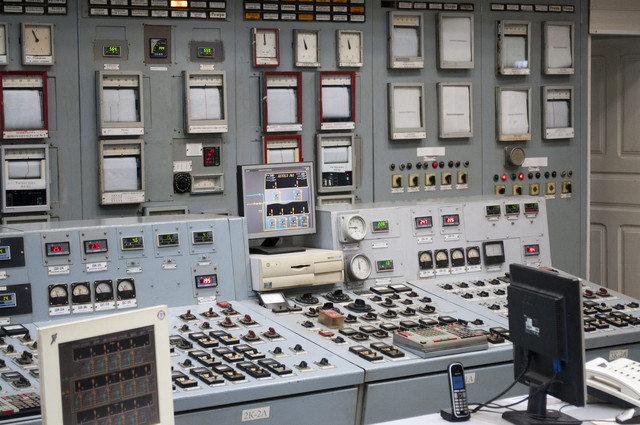

1.Аналоговая эра. Измерения напряжений и токов производились аналоговыми приборами. Ключевыми приборами, как источниками монетизации были аналоговые счетчики. Для диагностики использовались аналоговые приборы - вольтметры, амперметры, ваттметры, а для регистрации - аналоговые самописцы процессов с бумажными лентами.

2.Цифровая эра. С прогрессом и развитием цифровых технологий начали применяться наряду с аналоговыми приборами - цифровые, которые обладают гораздо большей помехоустойчивостью, , компактностью и точностью.

3.Информационная эра . Начало применения дистанционно управляемых контроллеров, средств измерения, датчиков аварийных режимов и счетчиков с передачей данных. Однако получить весь требуемый объем данных путем применения только информационных технологий либо не получалось, либо требовались очень устойчивые скоростные каналы передачи данных, вычислительные мощности и огромные объемы хранилищ информации.

4.Эра цифровизации. С появлением новых семейств смарт приборов, появились наконец-то возможности :
-    сохранять абсолютно все данные и параметры
-    производить и контролировать измерения в режиме реального времени
-    интегрировать все данные по электроэнергии в одной программе или одном хранилище
-    распределять информацию на случай сбоев в каналах связи
-    применять единые инструменты анализа
-    проводить комплексный энергоаудит как в реальном времени, так и в прошедшем
-    избавлять персонал от рутинной работы
-    иметь нужную информацию в нужное время без утомительных поисков

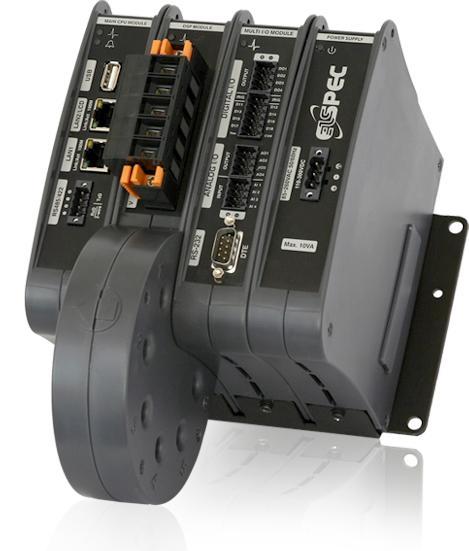

Пример смарт прибора - Elspec Blackbox серии G4K



      Одним из самых характерных примеров являются приборы Elspec Blackbox серии G4K.

Они позволяют измерять и записывать не менее 150 параметров электросети с разрешением до 20 микросекунд и длительностью от одной недели до года.

Такие фантастические характеристики появились благодаря специальным технологиям.



Как это работает ?




       Собственно прибор имеет 8 основных входов - 4 токовых и 4 потенциальных (отдельно для каждой фазы). Поступающие сигналы оцифровываются в реальном времени, сжимаются по специальному алгоритму и затем сохраняются во встроенной памяти прибора, что ведет к сохранности данных независимо от каналов связи.

       Когда в этом есть необходимость - оператор прибора может к нему подключиться через любую сеть или  интернет - и данные перекачиваются в компьютер или сервер - где расшифровываются и сохраняются в специальной базе данных.

       После этого данные пересчитываются, вычисляются параметры качества и количества электроэнергии - и затем они могут быть переданы на компьютер пользователя для анализа и визуализации.





       В приборе реализован также “Интернет вещей”, т.е. параллельно регистрации есть возможность отслеживать все параметры сети и в реальном времени, заходя в прибор через WEB- интерфейс, т.е. как на обычный сайт. Кроме того, прибор может “общаться” также с другими приборами, датчиками, компьютерами.

       Помимо этого, программное обеспечение позволяет автоматически генерировать отчеты на любом выбранном языке и по любому стандарту качества электроэнергии, что избавляет персонал от рутинной работы.


Как это выглядит для потребителя ?


      Потребитель не видит всех скрытых процессов. Все, что нужно сделать для полной цифровизации своего электрохозяйства, укладывается в несколько простых шагов:

1.    Приобрести прибор с бесплатным софтом PQscada или платным Saphire
2.    Подключить прибор к сети и закрепить его на рейке
3.    Подключиться к прибору через сеть или интернет и сделать первичную настройку
4.    Когда необходимо - подключиться к прибору и получить всю необходимую информацию

Полное время развертывания системы может составлять от 10 минут до 1 часа .



Что это дает потребителю ?



    Естественно, внедрение современных технологий не должно являться самоцелью, но приносить следующие ощутимые выгоды:

1.Полную информацию минимум за неделю обо всех процессах и событиях в электросети.
2.Полную информацию о всех параметрах и событиях, предшествующих возможной аварии на выбранном участке а, возможно, информацию о причинах аварии.
3.Отслеживание аварийных и критических режимов работы электросети и оборудования
4.Автоматическое оповещение по выбранным критериям и сбоям.
5.Полную и аргументированную картину состояния электросети в любой момент в случае каких-либо разногласий с поставщиками электроэнергии.
6.Полную картину потерь и возможностей для экономии электроэнергии.
7.Возможность замены всех устаревших измерительных и мониторинговых систем на одну.



Выводы



       Big data, цифровизация, интернет вещей - все не так уж сложно на самом деле, особенно в энергетике. И уже сейчас есть приборы и инструменты, позволяющие привести любое электрохозяйство в соответствие с самыми последними тенденциями индустрии 4.0  быстро, качественно и относительно недорого.

      Естественно, для получения квалифицированной консультации, поддержки и обучения работе с приборами - обращайтесь к официальному дистрибьютору
