Контроль качества электроэнергии - лучший путь к снижению издержек !

Бесперебойная и безубыточная работа любого предприятия напрямую зависит от безаварийности и качества электроснабжения.

Если с безаварийностью все более-менее понятно, то с качеством электроэнергии все не так-уж и очевидно.

На самом деле существует множество (более 100) различных измеримых параметров, однако, в данной статье мы выделим наиболее значимые из них.

Можно разделить данные показатели на 2 больших класса: аварийные и неаварийные.

К аварийным можно отнести нестабильность частоты и напряжения, однако современные автоматические системы справляются с этими проблемами, моментально отключая потребителей в случае перенапряжений или сильного сдвига частоты.

К основным неаварийным параметрам можно отнести реактивную мощность, гармоники, несимметрию фаз. Эти параметры не приводят непосредственно к авариям, но снижают эффективность работы электрооборудования и снижают срок службы электродвигателей, способствуют перегреву оборудования и линий передачи и ,в конечном итоге, ведут как к переплате за электричество, так и косвенным убыткам, связанным с ремонтом электрооборудования.

При этом мало просто измерять постоянно значения показателей качества электроэнергии, необходимо также регистрировать их в реальном времени, потому что эти величины не являются статичными, а постоянно изменяются в зависимости от подключенных нагрузок, загрузки электросетей и других внешних или внутренних факторов.

Ранее были попытки решить проблему с помощью аналоговых измерительных приборов и самописцев, но общая громоздкость системы и ее ненадежность так и не решили проблему полностью.

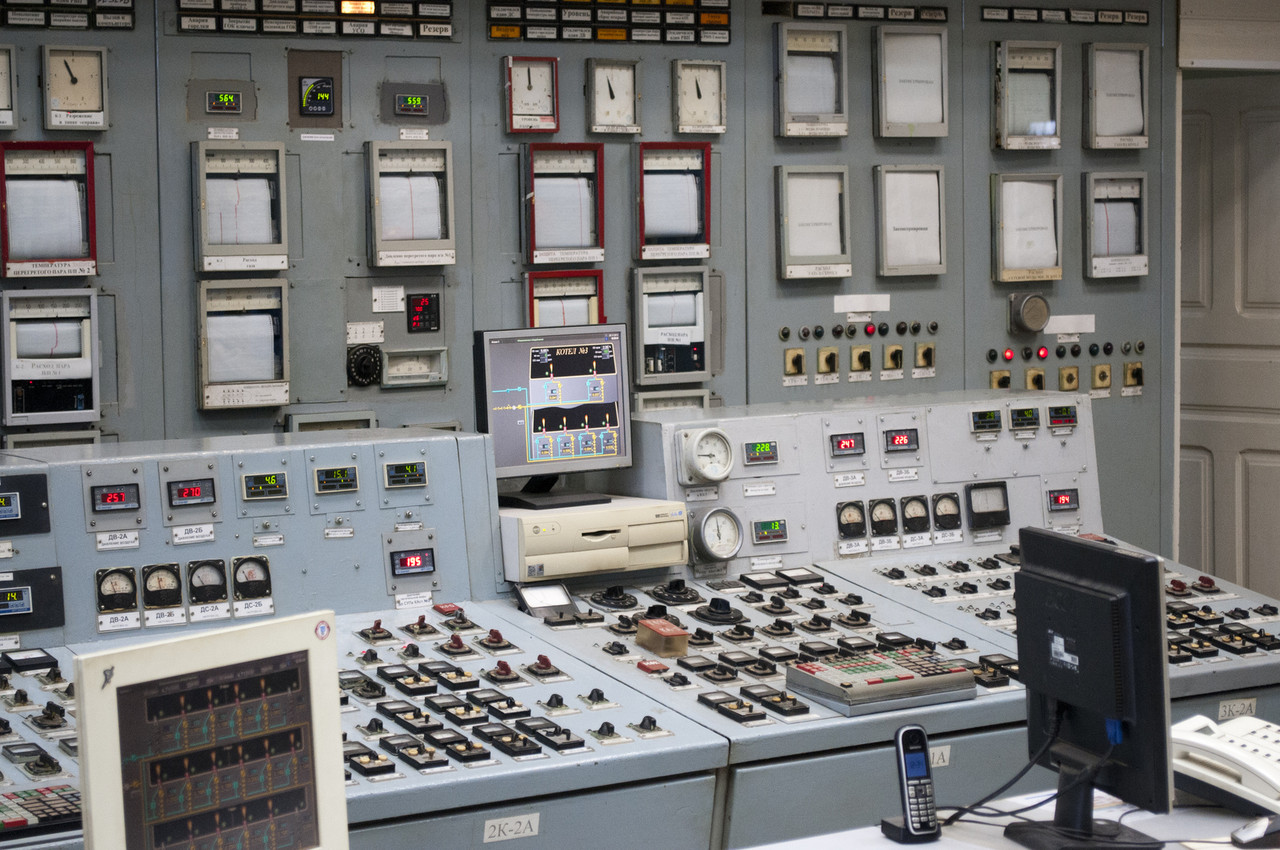

Попытки информатизации также проводились и проводятся, но стандартный подход по схеме: “датчик - преобразователь АЦП - линия связи - сервер - программа - пользователь” также является ненадежной и зависит от каналов связи, состояния датчиков, надежности компьютеров и установленного на них программного обеспечения. Всё это приводит к перенасыщению диспетчерских разнокалиберным оборудованием и снижению оперативности управления, что явно заметно на фотографии:

Решение было найдено компанией ELSPEC, которая предлагает единое масштабируемое решение - а именно, приборы Blackbox (Черный ящик по аналогии с авиацией) .

В одном небольшом приборе сразу объединены измерительные цепи, аналого-цифровые преобразователи, система хранения и обработки данных, т.е. прибор работает абсолютно автономно.

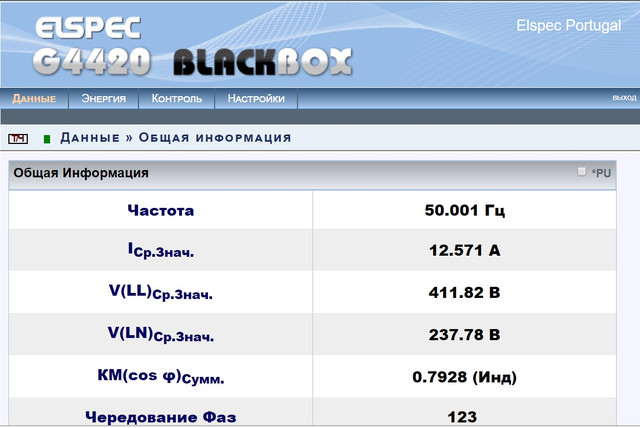

В режиме реального времени прибор отдает информацию на любой монитор или компьютер пользователя как обычный сайт, на который можно зайти зная пароль. Основная сводка, полученная через интернет выглядит так :

Однако, в приборе реализована и непрерывная запись всех параметров с разрешением не хуже 20 микросекунд и длительностью не менее недели ( зависит от модели).

В случае необходимости, оператор подключается к прибору через интернет или любую другую сеть и скачивает накопленную ранее информацию на свой сервер или компьютер. Установленное аналитическое программное обеспечение позволяет просматривать все без исключения параметры электросети за истекший период, включая перебои напряжения и частоты, реактивную и активную мощность,  амплитуду гармоник, и еще более 100 параметров.
Например, окно программы Sapphire, где показаны графики напряжения, активной, реактивной, полной мощности и коэффициент мощности ( косинус Фи):

Также, аналитическое ПО Sapphire (платное) или PQSCADA(бесплатное) позволяет производить стандартные отчеты объемом в 21 страницу по качеству ЭЭ в считанные секунды, что сильно экономит время персонала.

Такие возможности стали реальностью благодаря современным технологиям, а именно Bigdata, IoT, роботизации процессов.

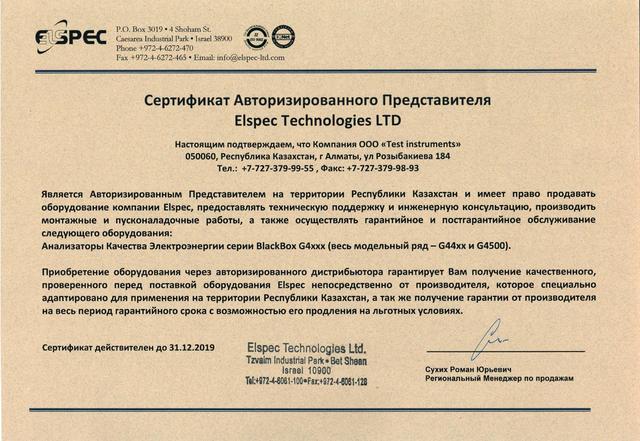

Чтобы запустить систему на своем предприятии заказчику необходимо просто приобрести прибор с платным или бесплатным программным обеспечением, пройти обучение у дистрибьютора ТОО Test instruments. Сертификат дистрибьютора ниже:

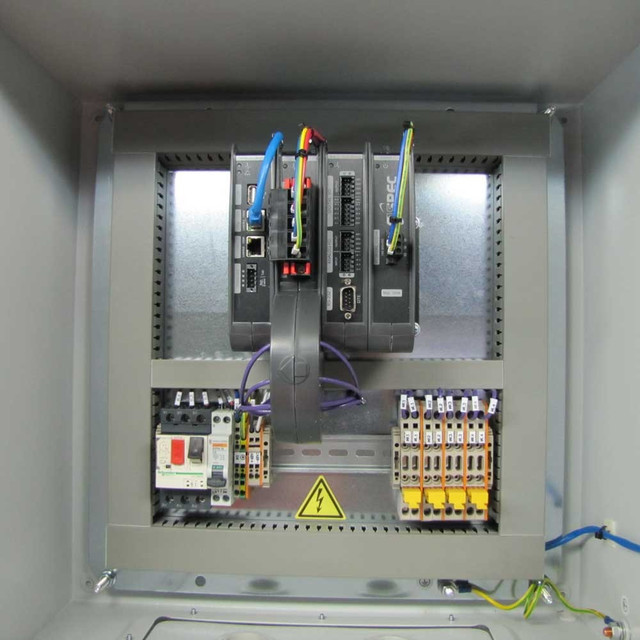

Развертывание системы занимает не более 1 часа и после установки - прибор сразу начинает запись событий и показателей. Приборы G4410, G4420, G4430 легко крепится на стандартной DIN рейке и так же легко подключаются к существующим измерительным цепям через встроенные трансформаторы тока и потенциальные измерительные входы. Допустимо подключение через штатные измерительные преобразователи.

Кроме того, выпускается мобильный вариант прибора G4500 позволяющий подключаться без разрыва токовой цепи через комплектные петли Роговского. Причем прибор G4500 снабжен увеличенной памятью, что позволяет записывать все события и параметры электросети в течение одного года.

Практика показывает, что только постоянный мониторинг качества электроэнергии и основанная на этих данных работа по снижению потерь, могут сэкономить около 30% потребления электроэнергии, а кроме того, снизить эксплуатационные расходы на ремонт электрооборудования и значительно продлить срок его службы.

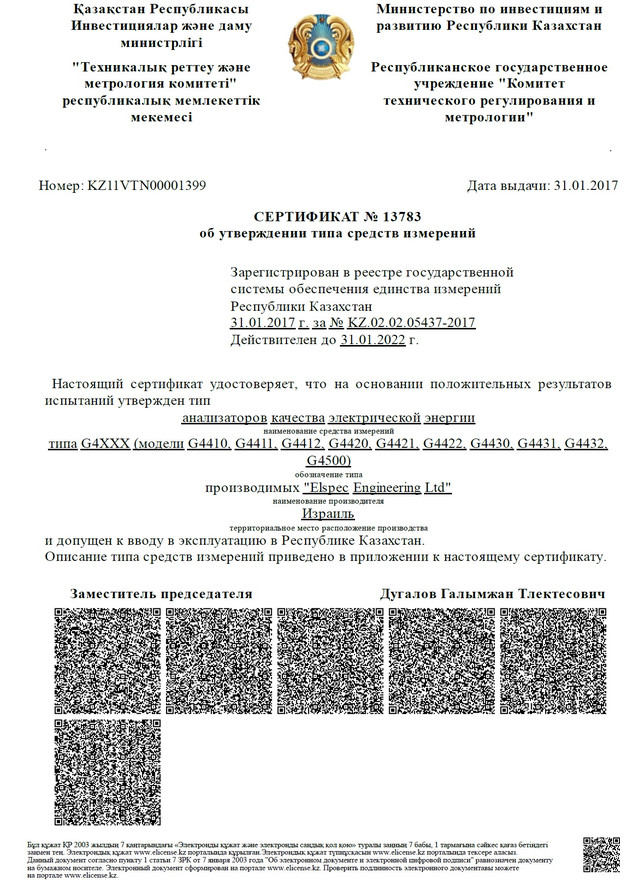

Приборы внесены в реестр средств измерений Республики Казахстан и принимаются к поверке. Сертификат о внесении в реестр средств измерений республики Казахстан:

Ознакомиться более подробно с характеристиками приборов можно здесь по ссылке
