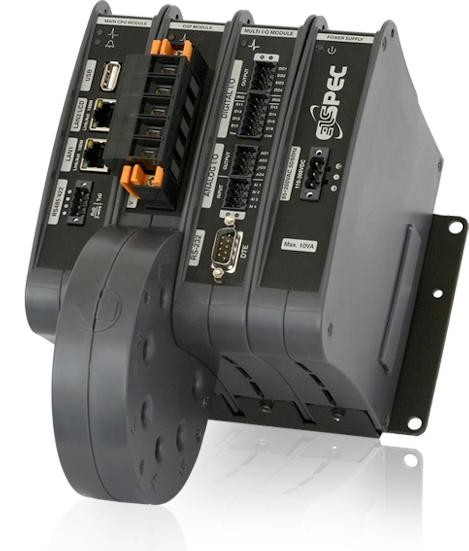

G4420 Elspec Анализатор - регистратор качества электроэнергии Blackbox. В реестре РК

Описание

Анализатор - регистраторы G4420 позволяют измерять и регистрировать состояние и события электросетей в течение очень длительного времени - до 1 месяца.

Современные требования к качеству электроэнергии предполагают постоянное отслеживание событий в электросети и запись данной информации, однако, при этом возникают проблемы как с обработкой и пересчетом полученных данных, так и с хранением очень больших массивов информации.
Решить данную задачу позволяет новейший прибор компании ELSPEC – Blackbox G4430, который представляет из себя по аналогии с авиацией, «черный ящик» для объектов и устройств электроэнергетики и позволяет записывать абсолютно все события ( перебои в электропитании, включения и отключения нагрузки, перегрузки, скачки частоты и т.д.. ) и все параметры электроэнергии ( напряжения, токи, частоту, гармоники, реактивную и активную мощности, фликер, сдвиг фаз , коэффициент мощности т.д. ) в одно- и трех- фазной сети.

Особенности
Конструктивно – приборы представляет из себя комплекс из собственно прибора в жестком корпусе и довольно мощного компьютера или сервера , на который установлено специальное программное обеспечение.

Специальное программное обеспечение обеспечивает возможность расшифровки и последующего анализа состояния электросети и параметров электроэнергии за любой прошедший период времени в течение одного года, с разрешением до 1024 значений по напряжению и до 256 по току за один период стандартной сети 50Гц, т. е. отслеживать и записывать все события продолжительностью до 16 микросекунд, вплоть до переходных процессов и осциллограмм напряжений и токов.
Управление прибором, его настройка и результаты измерений отображаются на дисплее компьютера, связь с которым возможна как по проводам, так и по беспроводному интерфейсу Wi-Fi . При этом , подключение к компьютеру необходимо только для считывания и анализа данных. Сбор и запись данных прибор может вести автономно.
Непосредственно после подключения прибора к компьютеру – в окне стандартного Internet explorer можно наблюдать в реальном времени все параметры электросети, а также настраивать прибор, благодаря встроенному в прибор WEB-интерфейсу. Т .е. прибор воспринимается компьютером так же , как обычный сайт в интернете . При наличии модема с фиксированным IP адресом возможно удаленное подключение к прибору , находящемуся за тысячи километров через обычную сеть интернет. Например , наберите в адресной строке Вашего Интернет эксплоера 212.143.246.203 или http://elspec-g4400.elspec.info/ и войдите с паролем 123 в панель управления демонстрационным прибором Blackbox , физически находящимся в Израиле .
В реальном времени прибор выдает все параметры электросети в виде диаграмм или таблиц.

Программа PQSCADA

Однако, самой полезной особенностью является возможность записи всех параметров электрической сети в течение недели
Добиться таких превосходных результатов позволяет инновационное программное обеспечение, а именно: программа сжатия данных PQZIP, вшитая в прибор и позволяющая сжимать сохраняемые данные в десятки раз, программа PQSCADA , установленная на мощный компьютер и позволяющая получать и расшифровывать сохраненные в приборе данные и производить выборку любых ранее сохраненных параметров за любой период времени , программное обеспечение INVESTIGATOR, устанавливаемое на том же компьютере и выдающее записанные ранее данные в виде графиков и таблиц
Всем пользователям, приобретающим данный прибор, представляется бесплатное обучение у сертифицированных специалистов, информационные материалы на русском языке, а также полная после продажная гарантийная в течение года и послегарантийная поддержка.

Анализаторы качества энергоснабжения G4400 обеспечивают измерение следующих характеристик в соответствии с требованиями ГОСТ 13109 и международных стандартов IEC 61000-4-30, IEC 61000-4-15 и EN 50160

Ознакомиться с такими понятиями, как Bigdata, цифровизация, распределенные данные, интернет вещей в применении к электроэнергетике вы можете в нашей статье "Индустрия 4.0 в энергетике" на сайте pribor.kz.

Характеристики

Наименование	Elspec G4410	Elspec G4420	Elspec G4430
Измеряемые величины и ПКЭ
Действительное  значения фазных  напряжений  UL1-N ,UL2-N,UL3-N,UN-PE,  B	+	+	+
Действительные значения междуфазных напряжений UL1- L2N, UL1- L2, UL2- L3, B	+	+	+
Действительные значения фазных токов IL1, IL2, IL3, IN, A	+	+	+
Коэффициент мощности по фазам PFL1, PFL2, PFL3	+	+	+
Полная мощность по фазам SL2, SL2 SL3, BА	+	+	+
Активная мощность по фазам PL2, PL2 ,PL3, Bт	+	+	+
Реактивная мощность по фазам QL1, QL2 QL3, ВАр	+	+	+
Частота f , Гц	+	+	+
Регистрация переходных процессов(50/60), мкс	78.1/65.1	39/32.5	19.5/16.3
Измерения дозы фликера (в соответствии с IEC 61000-4-15)	+	+	+
Измерение кратковременной дозы фликера  PSt	+	+	+
Измерение интергармоник	+	+	+
Осцилографирование и запись данных
Спектр измеряемых гармоник	127	255	511
Частота дискретизации, кГц	12.8	25.6	51.2
Журнал событий	+	+	+
Объем встроенной памяти (FIF0)	128 МБт	2 ГБт	8 ГБт
Глубина хранения измеренных данных и осциллограмм	5 дней	1 месяц	1 год
Передача данных
Ethernet порт (10/100 Mbit)	1	2	2
Интерфейс RS485/422	+	+	+
USB-порт	-	+	+
Возможность подключения внешнего GSM модема	+	+	+
Разъем Compact Flash	+	+	+
Встроенный WEB – сервер, OPC – сервер	+	+	+
Синхронизация
Синхронизация от внешнего эталона времени	+	+	+
Синхронизация SNTP	+	+	+
Синхронизация через GPS (с помощью дополнительного оборудования - GPS  time server)	+	+	+
Установки питания
Время работы после исчезновения питания, с	10 сек	25 сек	25 сек
Электропитание PoE	+	+	+
Установки, аварийная сигнализация и управление
Одно- и много условные аварийные сигнализации Цена с НДС. Гарантия 1 год.	+	+	+

Комплектация определяется заводом изготовителем и может изменяться по его усмотрению.

Предлагаем вам ознакомиться со статьёй "Контроль качества электроэнергии - лучший путь к снижению издержек !" на нашем сайте pribor.kz





Прибор прошёл государственные испытания с целью утверждения типа и внесён в реестр средств измерений, допущенных к применению и импорту в Республике Казахстан.

Сертификат об утверждении типа средств измерений



ТОО Test instruments является Авторизованным Представителем компании Elspec Technologes LTD и поставляет оригинальную продукцию напрямую от производителя.
