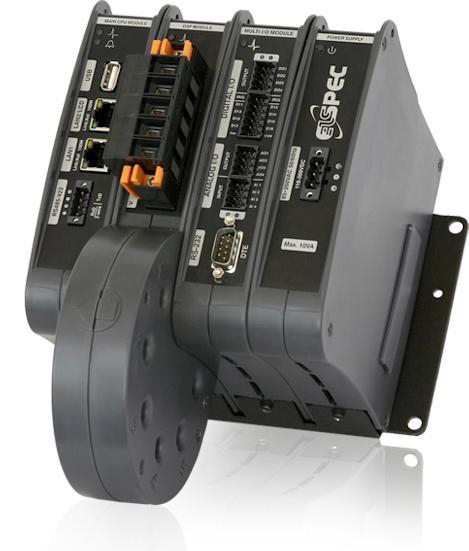

G4430 Blackbox Elspec Анализатор-регистратор качества электроэнергии. В реестре РК

  • Нет в наличии
  • Код: G4430

Цену уточняйте

Минимальная сумма заказа на сайте — 20000 тг

+7 (727) 379-99-55
  • +7 (727) 379-98-93
  • +7 (705) 229-99-55
возврат товара в течение 14 дней по договоренности
G4430 Blackbox Elspec Анализатор-регистратор качества электроэнергии. В реестре РК
G4430 Blackbox Elspec Анализатор-регистратор качества электроэнергии. В реестре РК
Цену уточняйте
Нет в наличии
+7 (727) 379-99-55
  • +7 (727) 379-98-93
  • +7 (705) 229-99-55
Описание
Характеристики
Спецификация
Информация для заказа

Описание

Анализатор-регистратор всех событий в электросети и качества электроэнергии
G4430 Blackbox Elspec – что, где когда случилось и при каких обстоятельствах.
Современные требования к качеству электроэнергии предполагают постоянное отслеживание событий в электросети и запись данной информации, однако, при этом возникают проблемы как с обработкой и пересчетом полученных данных, так и с хранением очень больших массивов информации.
Решить данную задачу позволяет новейший прибор компании ELSPEC – Blackbox G4430, который представляет из себя по аналогии с авиацией, «черный ящик» для объектов и устройств электроэнергетики и позволяет записывать абсолютно все события ( перебои в электропитании, включения и отключения нагрузки, перегрузки, скачки частоты и т.д.. ) и все параметры электроэнергии ( напряжения, токи, частоту, гармоники, реактивную и активную мощности, фликер, сдвиг фаз , коэффициент мощности т.д. ) в одно- и трех- фазной сети.

Особенности

Конструктивно – приборы серии G4400 Blackbox Elspec представляют из себя комплекс из собственно прибора в жестком корпусе и довольно мощного компьютера или сервера, на который установлено специальное программное обеспечение.

Специальное программное обеспечение обеспечивает возможность расшифровки и последующего анализа состояния электросети и параметров электроэнергии за любой прошедший период времени в течение до одного года (зависит от модели), с разрешением до 1024 значений по напряжению и до 256 по току за один период стандартной сети 50Гц, т. е. отслеживать и записывать все события продолжительностью до 16 микросекунд, вплоть до переходных процессов и осциллограмм напряжений и токов.
Управление прибором, его настройка и результаты измерений отображаются на дисплее компьютера, связь с которым возможна как по проводам, так и по беспроводному интерфейсу Wi-Fi. При этом, подключение к компьютеру необходимо только для считывания и анализа данных. Сбор и запись данных прибор может вести автономно.
Непосредственно после подключения прибора к компьютеру – в окне стандартного Internet explorer можно наблюдать в реальном времени все параметры электросети, а также настраивать прибор, благодаря встроенному в прибор WEB-интерфейсу. Т .е. прибор воспринимается компьютером так же , как обычный сайт в интернете . При наличии модема с фиксированным IP адресом возможно удаленное подключение к прибору , находящемуся за тысячи километров через обычную сеть интернет. Например, наберите в адресной строке Вашего Интернет эксплоера 212.143.246.203 или http://elspec-g4400.elspec.info/ и войдите с паролем 123 в панель управления демонстрационным прибором Blackbox, физически находящимся в Израиле.
В реальном времени прибор выдает все параметры электросети в виде диаграмм или таблиц.

Программа PQSCADA

Однако, самой полезной особенностью является возможность записи всех параметров электрической сети в течение месяца с разрешением порядка до 16 микросекунд!
Добиться таких превосходных результатов позволяет инновационное программное обеспечение, а именно: программа сжатия данных PQZIP, вшитая в прибор и позволяющая сжимать сохраняемые данные в десятки раз, программа PQSCADA, установленная на мощный компьютер и позволяющая получать и расшифровывать сохраненные в приборе данные и производить выборку любых ранее сохраненных параметров за любой период времени , программное обеспечение INVESTIGATOR, устанавливаемое на том же компьютере и выдающее записанные ранее данные в виде графиков и таблиц
Всем пользователям, приобретающим данный прибор, представляется бесплатное обучение у сертифицированных специалистов, информационные материалы на русском языке, а также полная после продажная гарантийная в течение года и послегарантийная поддержка.

Ознакомиться с такими понятиями, как Bigdata, цифровизация, распределенные данные, интернет вещей в применении к электроэнергетике вы можете в нашей статье "Индустрия 4.0 в энергетике" на сайте pribor.kz.

Анализаторы качества энергоснабжения G4400 обеспечивают измерение следующих характеристик в соответствии с требованиями ГОСТ 13109 и международных стандартов IEC 61000-4-30, IEC 61000-4-15 и EN 50160:

Характеристики

            Наименование

Elspec G4410

Elspec G4420

Elspec G4430

Измеряемые величины и ПКЭ

Действительное  значения фазных  напряжений

 UL1-N ,UL2-N,UL3-N,UN-PE,  B

+

+

+

Действительные значения междуфазных напряжений

UL1- L2N, UL1- L2, UL2- L3, B

+

+

+

Действительные значения фазных токов IL1, IL2, IL3, IN, A

+

+

+

Коэффициент мощности по фазам PFL1, PFL2, PFL3

+

+

+

Полная мощность по фазам SL2, SL2 SL3, BА

+

+

+

Активная мощность по фазам PL2, PL2 ,PL3, Bт

+

+

+

Реактивная мощность по фазам QL1, QL2 QL3, ВАр

+

+

+

Частота f , Гц

+

+

+

Регистрация переходных процессов(50/60), мкс

78.1/65.1

39/32.5

19.5/16.3

Измерения дозы фликера (в соответствии с IEC 61000-4-15)

+

+

+

Измерение кратковременной дозы фликера  PSt

+

+

+

Измерение интергармоник

+

+

+

Осцилографирование и запись данных

Спектр измеряемых гармоник

127

255

511

Частота дискретизации, кГц

12.8

25.6

51.2

Журнал событий

+

+

+

Объем встроенной памяти (FIF0)

128 МБт

2 ГБт

8 ГБт

Глубина хранения измеренных данных и осциллограмм

5 дней

1 месяц

1 год

Передача данных

Ethernet порт (10/100 Mbit)

1

2

2

Интерфейс RS485/422

+

+

+

USB-порт

-

+

+

Возможность подключения внешнего GSM модема

+

+

+

Разъем Compact Flash

+

+

+

Встроенный WEB – сервер, OPC – сервер

+

+

+

Синхронизация

Синхронизация от внешнего эталона времени

+

+

+

Синхронизация SNTP

+

+

+

Синхронизация через GPS (с помощью дополнительного оборудования - GPS  time server)

+

+

+

Установки питания

Время работы после исчезновения питания, с

10 сек

25 сек

25 сек

Электропитание PoE

+

+

+

Установки, аварийная сигнализация и управление

Одно- и много условные аварийные сигнализации

+

+

+





Комплектация определяется заводом изготовителем и может изменяться по его усмотрению.

Предлагаем вам ознакомиться со статьёй "Контроль качества электроэнергии - лучший путь к снижению издержек !" на нашем сайте pribor.kz



Спецификации

Серия продуктов

G4410

G4420

G4430

Частота дискретизации напряжения (измерений / цикл) 256 512 1,024
Гармонические искажения напряжения (Основные, Четные, Нечетные, Все) до- 127го порядка 255го порядка 511го порядка
Тип Аналого-Цифрового Преобразователя 16/20 бит (20 — Биты несущие информацию) 16/20 бит (20 — Биты несущие информацию) 16/20 бит (20 — Биты несущие информацию)
Внутренняя память 128 МБ 4 ГБ 16 ГБ
обнаружение Переходных процессов (50Гц/60Гц) 78.1/65.1 Микросекунд 39/32.5 Микросекунд 19,5/16,3 Микросекунд
Ethernet порты 1 2 2
Power Over Ethernet (PoE- выход. питание для внешних устройств) 1 1
Длительность работы при пропадании питания (до) 10 сек. 25 сек. 25 сек.
Стандарты измерения EN50160, IEEE1159, IEEE519, IEC61000-4-15,IEC61000-4-7, IEC61000-4-30 Class A,IEC62053-22/23 Class 0.2
Электромагнитная совместимость (EMC) стандарты EN55011 Group 1 Class A, EN61000-6-2, IEC60255EN60439-1 (clauses 7.9.1, 7.9.3, 7.9.4, 7.10.3, 7.10.4),FCC Part 15 Subpart B Class A, IEC61000-3-3

Каналы Напряжения

Каналы Напряжения 3 Фазы + Нейтраль
Номинальное (полная шкала) 1000 В
Измеряемое Пиковое 8кВ
Входное сопротивление 3MΩ
Неопределенность 0,1% от Номинального

Каналы Тока

Каналы Напряжения 3 Фазы + Нейтраль
Номинальное (полная шкала)
Измеряемое Пиковое 50A
Соотношение входа 0.0001ВA@5A
Фаза ±0.42°@3A ±0.17°@5A
Неопределенность 0,1% от Номинального

Измерение частоты

Фундаментальная частота От 42.5 Гц до 69 Гц
Разрешение 10 мГц
Точность ±10 мГц

Физические интерфейсы

Габаритные размеры 175мм x 232мм x138мм
Вес 1.7Кг

Питание

Рабочий диапазон 100-260В перем. тока: 50/60Гц, 100-300В пост. тока.
Дополнительный источник питания постоянного тока 48В постоянного тока
Поддержка PoE для питания внешних устройств PoE в соответствии с 802.3af

Синхронизация

Часы реального времени 20ppm
GPS 100-200 микросекунд
IRIG B 100-200 микросекунд
SNTP Сервер 50-100 микросекунд
DCF-77 ±15 миллисекунд

Окружающая среда

Рабочая Температура от -20°C до 70°C(от -4°F до 158°F)
Температура хранения от -40°C до 85°C(от -40°F до 185°F)



Руководства по эксплуатации G4430 Blackbox Elspec

Инструкция G4430 Blackbox Elspec  на русском языке



Сертификат об утверждении типа средств измерений

Прибор прошёл государственные испытания с целью утверждения типа и внесён в реестр средств измерений, допущенных к применению и импорту в Республике Казахстан.



Сертификат дистрибьютора

ТОО Test instruments является Авторизованным Представителем компании Elspec Technologes LTD и поставляет оригинальную продукцию напрямую от производителя.
