G4500 Elspec Запоминающий анализатор качества электроэнергии Blackbox

Описание

Прибор G4500 Elspec представляет из себя портативный переносной «черный ящик» для объектов и устройств электроэнергетики и позволяет записывать абсолютно все события.

Позволяет записывать абсолютно все события ( перебои в электропитании, включения и отключения нагрузки, перегрузки и т. д…) и все параметры электроэнергии ( напряжения, токи, частоту, гармоники, реактивную и активную мощности, фликер и т. д. ) в одно- и трех- фазной сети на протяжении года.

Специальное программное обеспечение обеспечивает возможность расшифровки и последующего анализа состояния электросети и параметров электроэнергии за любой прошедший период времени в течение одного года, с разрешением до 1024 значений по напряжению и до 256 по току за один период стандартной сети 50Гц, т е отслеживать и записывать все события продолжительностью до 16 микросекунд, вплоть до переходных процессов и осциллограмм напряжений и токов.


Инновационное программное обеспечение PQSCADA.

1. Программа сжатия данных PQZIP, вшитая в прибор и позволяющая сжимать сохраняемые данные в десятки раз
2. Программное обеспечение PQSCADA, установленное на мощный компьютер и позволяющее получать и расшифровывать сохраненные в приборе данные и производить выборку любых ранее сохраненных параметров за любой период времени.
3. Программное обеспечение INVESTIGATOR, устанавливаемое на том же компьютере и выдающее записанные ранее данные в виде графиков и таблиц.



Управление устройством

Управление устройством и его настройка производятся с компьютера по проводной или беспроводной Wi-Fi связи, на котором установлено программное обеспечение, позволяющее как настроить и проверить устройство, так и наблюдать значения параметров в реальном времени:

По специальному заказу могут быть поставлены дополнительные принадлежности:
Токовые клещи 6 Ампер SOA-0030-0500
Токовые клещи 100 Ампер SOA-0180-5000
Гибкие токовые трансформаторы 300 Ампер SOA-9091-3000
Кроме того, возможна поставка любых запасных частей и принадлежностей, вышедших из строя в процессе эксплуатации.

Всем пользователям, приобретающим комплект G4500 Elspec, представляется бесплатное обучение у сертифицированных специалистов, учебный видеофильм, учебные материалы, а также полная после продажная гарантийная и послегарантийная поддержка.
Прибор внесен в реестр Средств Измерений Республики Казахстан.

Поставки осуществляются авторизованным дистрибьютором

Ознакомиться с такими понятиями, как Bigdata, цифровизация, распределенные данные, интернет вещей в применении к электроэнергетике вы можете в нашей статье "Индустрия 4.0 в энергетике" на сайте pribor.kz.



Основные технические характеристики.

Номинальные значения измеряемых действующих значений переменного фазного (междуфазного) напряжения UнAC, В от 0 до 1000 Вольт
(кратковременный импульс до 8000 В)
Номинальные значения измеряемых значений постоянного напряжения UнDC, В от 0 до 1000 Вольт.
Номинальные значения измеряемых действующих значений переменного тока Iн, А

Номинальные значения измеряемых действующих значений переменного тока определяются и соответствуют номинальным значениям первичных преобразователей тока (токовые клещи, гибкие токовые датчики)
Постоянное напряжение (В) от 120 до 370, 48
Переменное напряжение (В) от 85 до 260
Номинальная частота, Гц от 42,5 до 69
Установка токовых клещей

Автораспознавание
Габаритные размеры (длина, высота, ширина) не более, мм 310×85×250
Степень защиты корпуса IP 30
Масса, не более, кг 3,7
Рабочая температура, °С от 0 до плюс 50
Температура хранения, °С от - 20 до плюс 60
Влажность (без конденсата), % 85
Среднее время наработки на отказ Т0, не менее, час 30000
Средний срок службы, не менее, лет 5



Спецификации

Дискретизация формы волны сигнала
Частота дискретизации сигнала напряжения	1024 Точек/период
Частота дискретизации сигнала тока	256 Точек/период
Гармонические искажения напряжения (Основные, Четные, Нечетные, Все) до-	511го порядка
Гармонические искажения тока (Основные, Четные, Нечетные, Все) до-	127го порядка
Тип Аналого-Цифрового Преобразователя	16/20 бит (20 — Биты несущие информацию)
Емкость накопителя
Внутренняя память	32 GB (Необходимый объем эквивалентной памяти без сжатия 32TB)
Анализ Качества Электроэнергии
Обнаружение переходных процессов, Микросекунды (50Гц/60Гц)	19,5/16,3 Микросекунд
Интерфейсы связи
Ethernet порты	3
Wi-Fi беспроводная связь (802.11 g)	1
Power Over Ethernet (PoE- выход. питание для внешних устройств)	1
Цифровые входы	4
RS-232	1
RS-485	1
Физические интерфейсы
Размеры устройства мм	314 X 84 X 271
Вес	3.7кг
Управление
Встроенный веб-сервер для локального и удаленного доступа и мониторинга в режиме реального времени
Поддерживаемые стандарты
Стандарты измерений	EN50160, IEEE1159, IEEE519, IEC61000-4-15, IEC61000-4-7, IEC61000-4-30 Класс А Электромагнитная совместимость (EMC) стандарты EN61326, CFR47FCC, CISPR11 Group 1, FCC Часть 15 Пункт B, EN61010-2, IEC61000-3-3, IEC61000-4-2, IEC61000-4-3, IEC61000-4-4, IEC61000-4-5, IEC61000-4-6, IEC61000-4-11
Окружающая среда	IEC60068-2-1, 2, 6, 27, 30, 75
Безопасность	EN61010-1:2001 2nd Edition
Питание
Рабочий диапазон	100-260В перем. тока: 50/60Гц, 100-300В пост. тока.
Дополнительный источник питания постоянного тока	48В постоянного тока
Дополнительный источник питания	PoE в соответствии с 802.3af
Аккумуляторная батарея	2 Часа
Окружающая среда
Рабочая Температура	От 0°C до 50°C (32°F – 122 °F)
Температура хранения	От -20°C до 60°C (-4°F – 140 °F)
Синхронизация
Часы реального времени	±1 сек в сутки (24 часа)
GPS	100-200 микросекунд
IRIG B	100-200 микросекунд
SNTP Сервер	50-100 микросекунд
DCF-77	±15 миллисекунд
Каналы Напряжения
Каналы Напряжения	4 (3 Фазы + Нейтраль)+ 1 канал напряжения постоянного тока
Номинальное (полная шкала)	1000В
Измеряемое Пиковое	8000В
Входное сопротивление	3MΩ
Неопределенность	0,1% от Номинального
Каналы Тока
Каналы Тока	4 (3 Фазы + Нейтраль)+ 1 канал тока “земля”/ постоянного тока
Характеристики входных каналов тока для Токовых Трансформаторов	1й — 4й каналы: 0 — 10 В (пиковое) 5й канал: 0 — 3 В (пиковое)
Неопределенность	0.1% ±0.1 Милливольт
Измерение частоты
Фундаментальная частота	От 42.5 Гц до 69 Гц
Разрешение	10 мГц
Точность	±10 мГц

Комплектация определяется заводом изготовителем и может изменяться по его усмотрению.

Предлагаем вам ознакомиться со статьёй "Контроль качества электроэнергии - лучший путь к снижению издержек !" на нашем сайте pribor.kz

Очень советуем прочесть нашу статью "Цифровая трансформация в электроэнергетике – что это на самом деле?", чтобы понять что такое  Индустрия 4.0



Руководства по эксплуатации G4500 Blackbox Elspec

Инструкция G4500 Blackbox Elspec  на русском языке



Есть возможность наблюдения за работой вашего прибора с помощью мобильного приложения. Как это сделать, Вы можете узнать из нашей статьи "Мобильное приложение Sapphire".



Сертификат об утверждении типа средств измерений

Прибор прошёл государственные испытания с целью утверждения типа и внесён в реестр средств измерений, допущенных к применению и импорту в Республике Казахстан.

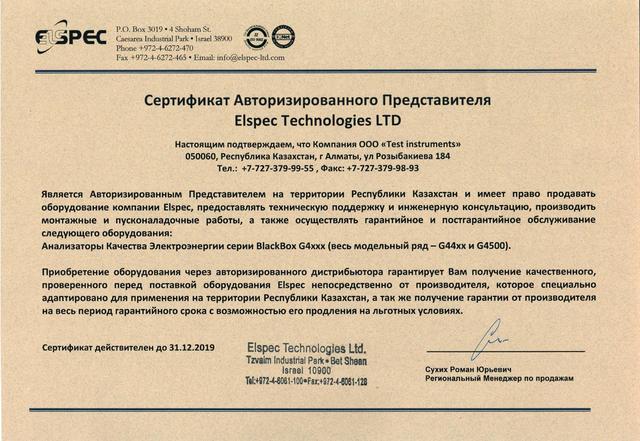

Сертификат дистрибьютора

ТОО Test instruments является Авторизованным Представителем компании Elspec Technologes LTD и поставляет оригинальную продукцию напрямую от производителя.
