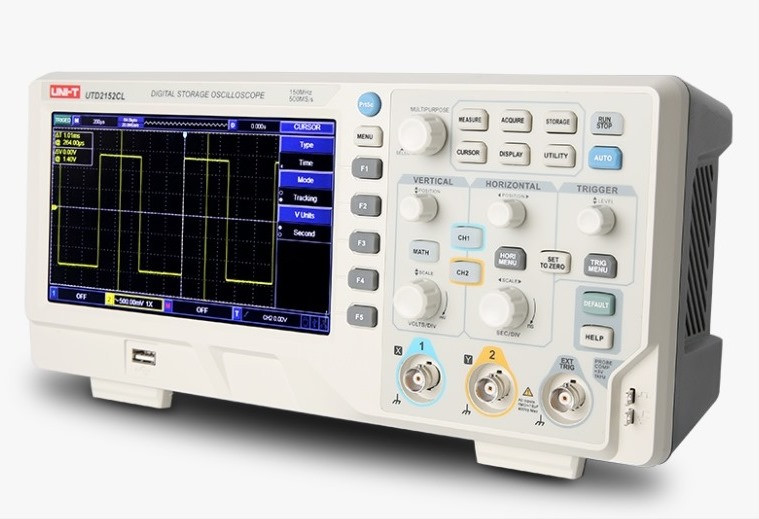

UTD2152CL Осциллограф 150МГц, 2-х канальный UNI-T

Описание

Цифровой 2-х канальный осциллограф UTD2152CL в настольном исполнении, осуществляет скоростное, до 500 млн выборок в секунду  преобразование аналоговых сигналов в цифровые с последующим выводом информации на дисплей в виде графиков.

UTD2152CL позволяет наблюдать за быстротекущими электрическими процессами в полосе частот до 150 МГц.
UTD2152CL это облегченный осциллограф с простым управлением и понятным интерфейсом.
Данные отображаются на LCD - дисплее с высоким разрешением 800×480.



Дополнительные функции

 - Поддерживает связь с компьютером через USB-порт,

 - Производит запись и воспроизведение форм сигналов и настроек,

 - Выполняет математическую обработку сигналов (преобразование Фурье — анализ спектра, арифметические операции),

 - Имеет различные виды синхронизации (внешнюю, по сети питания, по видеосигналу, по фронту сигнала, поочередную 2-х каналов),

Экранное меню на английском языке.



Основы цифровой осциллографии

Для того, чтобы использовать полностью все возможности цифровых осциллографов, нужно понимать основы цифровой осциллографии, с которыми мы предлагаем вам ознакомиться в нашей статье на сайте pribor.kz "Основы цифровой осциллографии".



Словарик для цифровой осциллографии

В помощь специалистам, приводим краткий словарь цифровой осциллографии на нашем сайте pribor.kz в статье "Краткий англо-русский словарик для цифровой осциллографии".



Технические характеристики

Число каналов	2
Полоса пропускания	150 МГц
Время нарастания	≤2,4 нс
Скорость захвата осциллограмм	5,000 осц./с
Входные параметры
Развязка входа	DC, AC, GND
Входной импеданс	1 МОм ± 2 %, 24 пФ ± 3 пФ
Установка коэффициента затухания датчика	1 х, 10 х, 100 х, 1000 х
Максимальное входное напряжение	± 400 В
Время задержки между каналами	150 нс
Цена деления	1 мВ/дел~20 В/дел (с шагом 1-2-5)
Принудительное ограничение полосы пропускания (типичное)	20 МГц
Нижняя граничная частота	≤5 Гц (при уровне сигнала AC 3дБ)
Точность по постоянному напряжению DC	1 мВ ~ 2 мВ/дел: ≤ ± 4% 5 мВ ~ 20 В/дел: ≤ ± 3%
Синхронизация
Минимальный уровень синхронизации	1 дел.
Диапазон уровня синхронизации	Внутренней: от центра экрана ± 10 дел. Внешней: ± 3 В
Предпусковая способность	Нормальный режим/режим сканирования, предварительный запуск/задержка запуска, глубина предварительного запуска регулируется.
Диапазон задержки	80 нс~1,5 с
Режимы синхронизации	Автоматический, стандартный, однократный
Скорость выборки	500 МВ/с, в реальном масштабе времени
Синхронизация по фронту	Нарастающий, ниспадающий, оба
Синхронизация по ширине импульса	>, <, <>, положительный, отрицательный, диапазон 20 нс~10 с
Измерения
Измеряемые параметры	Vpp, Vamp, Vmax, Vmin, Vtop, Vbase, Vmid, Average, Vrms, Overshoot, Preshoot, Frequency, Period, RiseTime, FallTime, +Width, -Width, +Duty, -Duty, Delay, FRFR, FRFF, FFFR, FFFF, FRLF, FRLR, FFLR, FFLF
Одновременные измерения	до 5 параметров
Режимы измерений	автоматический, курсорный
Математические функции
Функции	+, -, ×, ÷, БПФ
Типы окон	Прямоугольное, Хеннинга, Хемминга, Блэкмана
Память
Настройки, формы сигналов, файлы данных	Внутренняя память: 20 групп, внешняя 200 групп
Дисплей
Тип	LCD, диагональ  178 мм (7-дюймов)
Разрешение	800 пикселей по горизонтали×480 по вертикали
Цветность	Цветной
Яркость	Регулируемая
Язык	Английский
Интерфейсы
Стандартная конфигурация	USB Device USB Host, PASS/FALL, EXT Trig; опционально: LAN
Скорость выборки	500 МВ/с, в реальном масштабе времени, 25 ГВ/с эквивалент



Общие характеристики

Вес	3,5 кг
Габариты	336 мм х 164 мм х 108 мм
Рабочая температура	0℃~+40℃
Температура хранения	-20℃~+60℃
Охлаждение	Встроенный вентилятор



АКСЕССУАРЫ

Комплектация определяется заводом изготовителем и может изменяться по его усмотрению.​





Руководства по эксплуатации UTD2152CL

Инструкции осциллографа UTD2152CL на английском языке



Сертификат дистрибьютора

ТОО Test instruments является официальным дистрибьютором компании UNI-TREND GROUP LIMITED и поставляет оригинальную продукцию напрямую от производителя.
