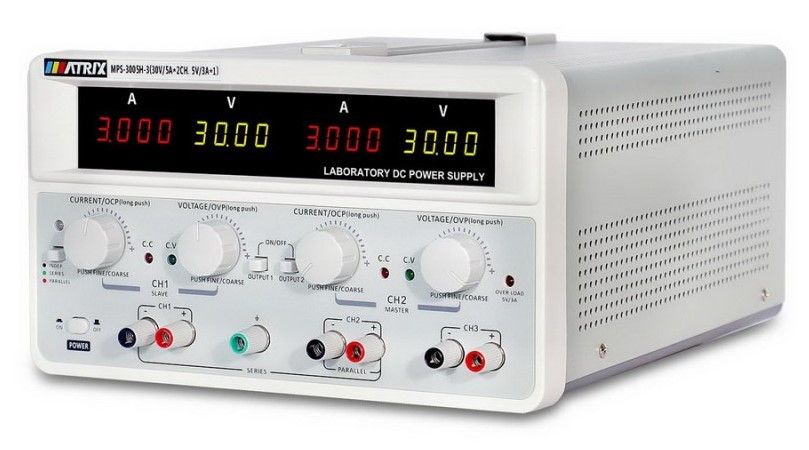

MATRIX MPS-3005H-3 Линейный источник постоянного напряжения 3-х канальный (30 В, 5 А)

Описание

3-х канальный лабораторный трансформаторный источники питания Matrix MPS-3005H-3 предназначен для стабилизированного фильтрованного питания точных электронных устройств постоянным напряжением и током.

Показания токов и напряжений 2-х регулируемых каналов отображается в четырехразрядном формате на ярком LED дисплее.

Прибор обладает высокой точностью и стабильностью выходных параметров.

Режимы стабилизации как по току, так и по напряжению.

Внутренняя коммутация каналов, низкий уровень пульсаций и шумов.

Значения напряжения и тока при последовательном или параллельном режимах работы отображаются на экране, нет необходимости в дополнительных расчётах.

Режим работы ( виды внутренней коммутации):
Independent – независимый. Каждый канал является раздельным и независимым от других каналов.
Serial – последовательный. Выдается двуполярная сумма напряжений 1-го и 2-го каналов.
Parallel – выдается сумма токов 1-го и 2-го каналов.
Выходные клеммы «+» и «-» изолированы от корпуса. Корпус устройств выведен на отдельную клемму GND зеленого цвета.
Снабжены электронной защитой от перегрузок по выходу и плавким предохранителем по входу.

1-й канал – регулируемый, от 0 до 30 Вольт, от 0 до 5 А. Регуляторы тока и напряжения. Индикаторы стабилизации по току и напряжению.
2-й канал – регулируемый, от 0 до 30 Вольт, от 0 до 5 А. Регуляторы тока и напряжения. Индикаторы стабилизации по току и напряжению.
3-й канал — нерегулируемый, 5 Вольт, до 3 А

Вместо потенциометров, применяемых в предыдущих моделях, используются более надежные кодированные переключатели.

Установка режимов осуществляется одной клавишей.

Интеллектуальный вентилятор для поддержания оптимальной температуры



Характеристики

Количество каналов	2 регулируемых(30 В, 5 А) 1 фиксированный (5 В, 3 А)
Режим постоянного напряжения
Выходное напряжение	0 - 30 В
Разрешение по напряжению	10 мВ
Нестабильность напряжения	≤0.01%+5 мВ
Нестабильность напряжения под нагрузкой	≤0.01%+5 мВ
Пульсации и шумы	≤2 мВ (среднеквадратичное значение)
Режим постоянного тока
Выходной ток	0 - 5 А
Разрешение по току	1 мА
Нестабильность тока	≤0.1%+5 мА
Нестабильность тока под нагрузкой	≤0.1%+5 мА
Пульсации и шумы	≤5 мА (среднеквадратичное значение)
Режимы
Последовательный режим	≤ 0,01% + 5 мВ (регулирование питания) ≤ 0,02% + 5 мВ (регулирование нагрузки)
Параллельный режим	≤ 0,01% + 5 мВ (регулирование питания) ≤ 0,02% + 5 мВ (регулирование нагрузки)
Общие характеристики
Напряжение питания	220 В, 50 Гц
Индикация	4 четырехразрядных дисплея, светодиоды
Рабочая температура	0~40°C
Относительная влажность	≤80%RH
Габариты	250*150*330 мм
Вес	9 кг



Руководства по эксплуатации MPS-3005H-3

Перевод инструкции источника питания MPS-3005H-3 на русском языке



Источники питания повышенной точности

Если для ваших задач недостаточно возможностей данного прибора, рекомендуем Вам ознакомиться с поставляемыми источниками питания повышенной точности, позволяющими компенсировать падение напряжения в питающих проводах посредством специальной технологии, в нашей статье " Лабораторные источники питания повышенной точности"

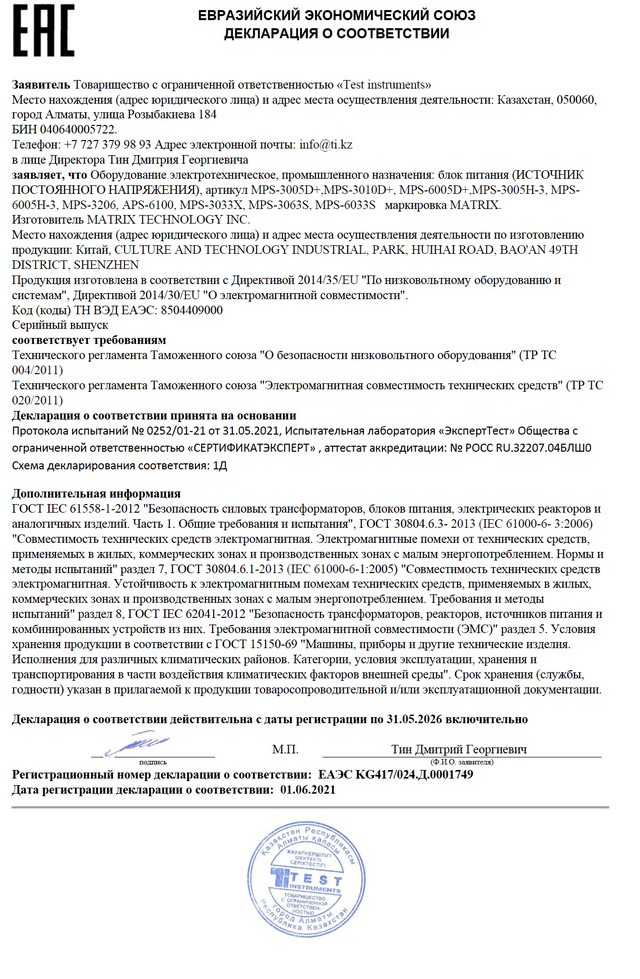

Декларация о соответствии

Прибор прошёл государственные испытания с целью установления соответствия требованиям:

Технического регламента Таможенного союза ТР ТС 020/2011 "Электромагнитная совместимость технических средств"

и ЕЗ ЕС 004/2011 "О безопасности низковольтного оборудования"
