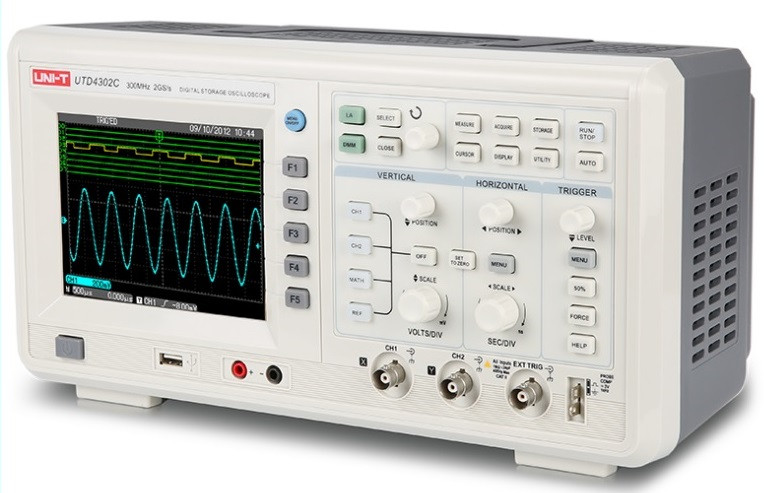

UTD4302C Осциллограф 300МГц, 2-х канальный UNI-T

Описание

Цифровой 2-х канальный осциллограф UTD4302C с полосой пропускания 300 МГц и частотой дискретизации 2 ГВыб/с предназначен для наблюдения и анализа формы сигнала. Функции цифрового мультиметра и логического анализатора позволяют расширить возможности осциллографа UTD4302C.

Особенности

- Большой контрастный цветной дисплей (диагональ 5,7») с увеличенной рабочей областью.
- Широкая полоса пропускания до 300 МГц и увеличенная до 2 ГГц частота дискретизации (до 50 ГГц в эквивалентном режиме) позволяет с высокой детализацией отображать осциллограммы высокочастотных сигналов.
- Встроенный цифровой мультиметр и 16-канальный логический анализатор.

 - Частотомер 6-бит.

 - 24 автоматических и 2 расширенных измерения



Для того, чтобы использовать полностью все возможности цифровых осциллографов, нужно понимать основы цифровой осциллографии, с которыми мы предлагаем вам ознакомиться в нашей статье на сайте pribor.kz "Основы цифровой осциллографии".

В помощь специалистам, приводим краткий словарь цифровой осциллографии на нашем сайте pribor.kz в статье "Краткий англо-русский словарик для цифровой осциллографии".





Анализ спектра и оценка уровня гармоник

Практически любой цифровой осциллограф легко переключить в режим анализатора спектра с помощью встроенной математической функции FFT - быстрое преобразование Фурье, которое раскладывает любой сигнал на гармоники и показывает их уровень, то есть спектральный состав исследуемого напряжения. Подробнее читайте в нашей статье "Анализ спектра и оценка уровня гармоник без анализатора спектра",



Технические характеристики

Характеристики	Значение
Число каналов	2
Пропускная способность	300 МГц
Частота дискретизации	2 Гвыб / с
Время нарастания фронта	≤1.2 нс
Глубина памяти	24 MВыб. (каждый канал)
Частота получения сигнала	≥150,000wfms / с
Чувствительность по вертикали	2 мВ / дел ~ 5 В / дел
Время развертки	1 нс / дел ~ 50 с / дел
Память	1024 k
Тип синхронизации	по фронту, по продолжительности импульса, по видеосигналу, по наклону, внешняя
Интерфейс	USB-устройство, USB Host, PASS / FAIL. LA интерфейс, интерфейс мультиметр, LAN и GPIB
Математические функции	Сложение, вычитание, умножение, деление, БПФ
Общие характеристики
Питание	100-240 В переменного тока, 45-440 Гц
Дисплей	7 дюймов 64K цветной TFT LCD, 800 × 480 пикселей
Цвет	Белый и серый
Вес нетто	3.8 кг.
Габариты	330 мм × 165 мм × 165 мм

АКСЕССУАРЫ



Комплектация определяется заводом изготовителем и может изменяться по его усмотрению.
