Двухканальный USB осциллограф приставка TS2212F

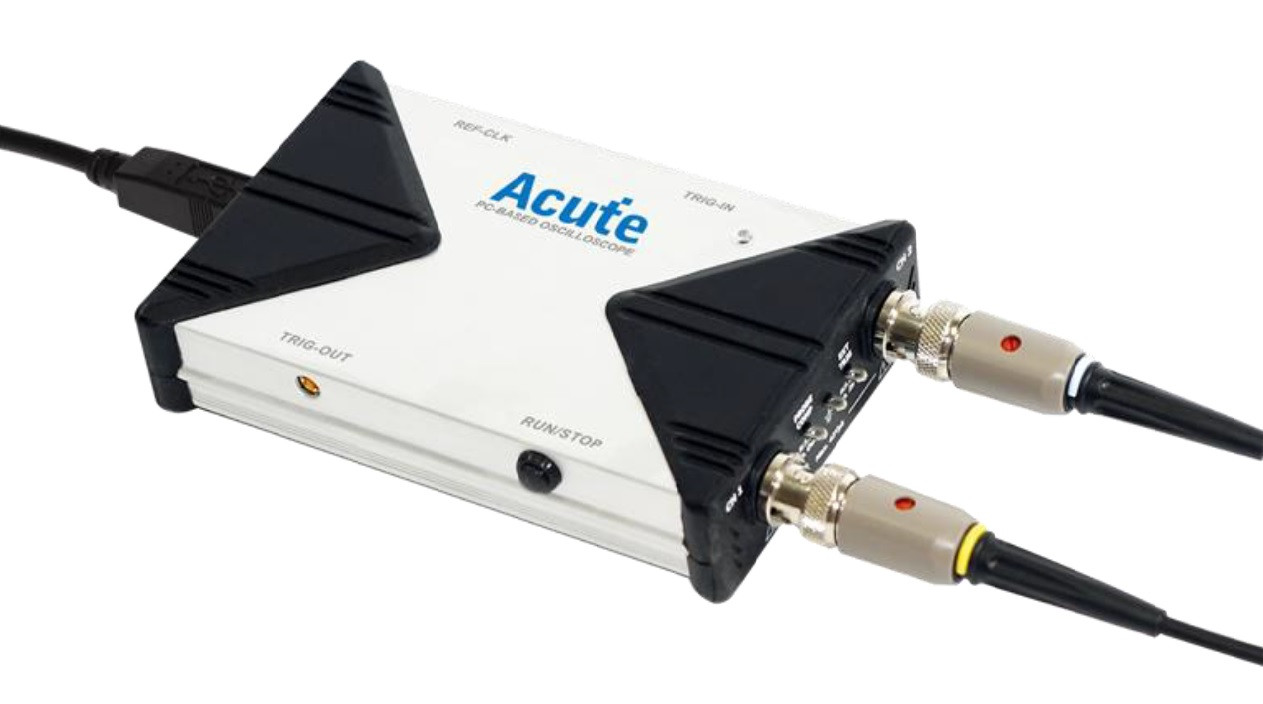

  Двухканальный USB осциллограф приставка TS2212F, фото 1
 Двухканальный USB осциллограф приставка TS2212F, фото 2  Двухканальный USB осциллограф приставка TS2212F, фото 3
В наличииКод: TS2212F

437 000 Тг.

Минимальная сумма заказа — 10000 тг.

  • +7 показать номер +77273799955
  • +77273799893 факс
  • Бесплатная
    доставка
  • Контакты
    • Телефон:
      +77273799955
      +77273799893, факс
    • Контактное лицо:
      Test Instruments
    • Адрес:
      Розыбакиева 184, Алматы, Казахстан
    • Email:
      support@ti.kz
  • Условия возврата и обмена

Устройства серии TS2212 представляют из себя подключаемые к Персональному Компьютеру (ПК) или ноутбуку портативные Цифровые Запоминающие Осциллографы ( ЦЗО или DSO ), спроектированные и изготовленные компанией Acute Technology Inc..
Конструктивно выполнены в виде отдельного блока, подключаемого через USB интерфейс практически к любому современному ПК или ноутбуку.

Позволяют получать осциллограммы и все управление прибором на мониторе компьютера или ноутбука:




Все осциллографы серии имеют полосу пропускания до 200МГц и максимальную частоту сэмплирования до 1GS/Sec (1миллиард измерений в секунду).
Каждый модуль имеет 2 канала, однако, возможно наращивание системы до 12 каналов путем подключения аналогичных модулей с общей системой синхронизации.
Входная чувствительность: не хуже 2 mV/div
Допустим экспорт данных, осциллограмм и графиков во WORD, EXCEL, TEXT, HTML, MATLAB и т.д.
В каждом осциллографе реализован встроенный 2-х канальный функциональный генератор сигналов частотой до 1 MHz.
Выпускаются модели: TS2212F,  TS2212B,  TS2212H со схожими функциональными возможностями, но несколько отличающимися по характеристикам:


Модель

Синхронизация

Разрешение

TS2212F

Group I*

8 bits

TS2212B

Group I, II, Bus*

8 bits

TS2212H

Group I, II, Bus*

16 bits

*Group I : Edge, External, Width, Video •
*Group II : A-B, Delay, Pattern, Runt, Setup / Hold, State, Timeout,Transition, Window,...
*Bus Trigger : ARINC 429, CAN/CAN-FD, I²C, LIN, MIL-STD-1553, ProfiBus,
SPI (2-Wire), UART, USB1.1, ...


Легкость хранения и переноски: весь комплект помещается в мягкую сумку , вмещающую все необходимое для работы.


Легкость в использовании:  подключение к любому ПК или ноутбуку , имеющему USB-2.0 вход ,отсутствие отдельных источников питания .



Технические характеристики



Преобразование и запись

Режимы

Режим реального времени, стробическое сэмплирование, режим самописца, усредненный, суммирующий, высокого разрешения

Скорость сэмплирования при разрешении 8 bit (все модели)

Для 1 канала - не менее 1 GS/Sec

Для 2-х каналов - не менее 500MS/Sec

Скорость сэмплирования при высоком разрешении (только для TS2212H)

12bit - 500 MS/Sec/1канал, 250MS/Sec/2канала

14/15 bit - 100MS/Sec/2канала

16bit - 100MS/Sec/2канал

Длина записи при разрешении 8 bit

Для 1 канала - 128MS/канал

Для 2-х каналов - 64MS/канал

Длина записи при разрешении 12, 14,15, 16 bit (только TS2212H)

32MS/канал

Входы

Входные режимы

AC- переменное напряжение, DC- с постоянной составляющей , GND- заземление входа

Входное сопротивление

1MΩ±1% // 18pF±5%

Максимальное входное  напряжение

Максимальное 100Vpk (DC + AC peak),

Рекомендуемое не более 42Vpk

Перекрестное влияние каналов

не менее 100:1

Несимметрия каналов по времени

100 pSec с одинаковыми настройками

Вертикальная развертка

Полоса пропускания

1 канал - 200MHz

2 канала - 100MHz

Время нарастания фронта

для 100 МHz - 3,5nS

для 200 МHz - 1,75nS

Вертикальное разрешение

TS2212F - 8bit

TS2212B - 8bit

TS2212H -12,14,15,16 bit

Чувствительность

от 2mV/деление до 10V/деление

Высота сетки

На экране + 4 деления

За экраном + 1 деление

Диапазон сдвига по вертикали

± 4 деления

Смещение по постоянному напряжению по вертикали

±150V для диапазонов от 2V/деление

±15V на диапазонах от 0,2 до 1 V/деление

±1,5V на диапазонах менее 0,1 V/деление

Точность по постоянному напряжению

±3% от установленного диапазона

Ограничение полосы

Функция ограничения – до 20MHz, до 100MHz

Временные характеристики

Диапазон длительности развертки

от 2nSec/деление до 10Sec/деление

(ширина сетки 10 делений)

Разрешение по времени

40 pSec

Точность по времени

±10 ppm

Время захвата до синхронизации

0-100% (10 делений = 1 экран)

Задержка синхронизации

Может быть настроена до 50 секунд

Функциональный генератор

Число каналов

2 = GEN1 и GEN2

Выходное сопротивление

600 Ом

Диапазон частот

От 0 до 1 MHz

Смещение по постоянному напряжению

0V

±1,25V

Генерируемые сигналы

Синус, меандр, пила, треугольник, импульс, постоянное напряжение

Виды модуляции

AM, FM, PM, ASK, FSK, PSK

Спец возможности

Генерация плавающей частоты

Пакетная генерация

Синхронизация

Режимы синхронизации

Авто, Нормальная, Одиночная

Источники сигнала синхр

CH1, CH2, внешний

Связь синхронизации

Постоянный ток, полуволна, по низкой частоте до 50кГц, по высокой частоте свыше 50 кГц, с отстройкой от шума.

Уровень синхронизации

±4 деления

Чувствительность канала синхронизации

5mV на диапазонах до 10 mV/деление

0,6 деления на диапазонах более 10 mV/деление

Длительность удержания

от 60 nSec до 10 Sec

Типы

Фронт, Нарастание, Спад, Импульс, TV/video

Измерения и процедуры

Специальные функции

Автоустановка, логгер

Автоматически измеряемые параметры сигналов

Напряжения: мин, макс, пиковое, амплитудное, верхнее , нижнее, среднее, действующее, среднеквадратичное.

Период, ширина импульсов, скважность, коэффициент заполнения, крутизна фронтов.

Частота, фаза.

Курсорные измерения

Временная разница,

Разница уровней,

Отображение значений

Математические функции

+, -, x, ÷, XY, lAl, √A, Log(A), Ln(A), ∫Adt, eᴬ

FFT – анализ спектра

Прямоугольный, Blackman, Hann, Hamming,

Harris, Треугольный, Cosine, Lanczos, Gaussian.

(Шкалы: dBm RMS, dbV RMS, Linear RMS)

Совместимость данных с прг

WORD, EXCEL, CSV, TEXT, HTML, MATLAB,

Clipboard, Hardcopy, Preview

Входы\выходы синхронизации

Вход внешней синхронизации TRIG-IN

TTL уровень, 3,3V, нарастание/спад

Длительность синхроимпульса

Не менее 8 nSec

Выход синхронизации TRIG-OUT

TTL уровень, 3,3V

Вход Ref Clock

10MHz, Vpp=3.3 to 5V

Стыковка модулей

Максимальное количество

12 устройств, 6 каналов, 1 мастер канал, 5 ведомых каналов

Несинхронность устройств

В одноканальном режиме - 1 nSec

В двухканальном режиме - 2 nSec

Температура

При работе устройства

0℃ to +50℃

Хранение

-10℃ to +60℃

Прочие

Интерфейс

USB2.0 - XP, Vista, Win 7, Win 8, Win 10 (32 / 64 bits)

Питание

По шине USB

Размер устройства

135x80x26mm

Вес ( устройства )

230 гр



Для ознакомления вы можете скачать программное обеспечение для USB осциллографа и ознакомиться с ним в режиме DEMO.



Характеристики
Основные
Производитель   ACUTE
Страна производитель Тайвань
Состояние Новое
Тип Цифровой
Форм-фактор   Портативный
Полоса пропускания 200.0 (МГц)
Число каналов 2
Скорость замеров 1000.0 (мс/сек)
Время нарастания сигнала 1.75 (нсек)
Питание USB
Напряжение 5.0 (В)
Длина 135.0 (мм)
Ширина 80.0 (мм)
Высота 26.0 (мм)
Вес 0.23 (кг)
Гарантийный срок   12 (мес)
