ACUTE TS2212F Двухканальный USB осциллограф - приставка к компьютеру, 200МГц
- В наличии
- Код: TS2212F
437 000 ₸
- +7 (727) 379-98-93
Описание
Осциллограф - приставка ACUTE TS2212 представляет из себя подключаемые к компьютеру (ПК) или ноутбуку двухканальный USB осциллограф. Спроектирован и изготовлен компанией Acute Technology Inc..
Конструктивно осциллограф - приставка ACUTE TS2212F выполнен в виде отдельного блока, подключаемого через USB интерфейс практически к любому современному ПК или ноутбуку.
Более подробно - на нашем Youtube канале
ACUTE TS2212F позволяет получать осциллограммы и все управление прибором на мониторе компьютера или ноутбука:
Все осциллографы серии ACUTE TS имеют полосу пропускания до 200МГц и максимальную частоту сэмплирования до 1GS/Sec (1миллиард измерений в секунду).
Каждый модуль имеет 2 канала, однако, возможно наращивание системы до 12 каналов путем подключения аналогичных модулей с общей системой синхронизации.
Входная чувствительность: не хуже 2 mV/div
Допустим экспорт данных, осциллограмм и графиков во WORD, EXCEL, TEXT, HTML, MATLAB и т.д.
В каждом осциллографе реализован встроенный 2-х канальный функциональный генератор сигналов частотой до 1 MHz.
Выпускаются модели: TS2212F, TS2212B, TS2212H со схожими функциональными возможностями, но несколько отличающимися по характеристикам:
|
Модель |
Синхронизация |
Разрешение |
|
TS2212F |
Group I* |
8 bits |
|
TS2212B |
Group I, II, Bus* |
8 bits |
|
TS2212H |
Group I, II, Bus* |
16 bits |
*Group I : Edge, External, Width, Video •
*Group II : A-B, Delay, Pattern, Runt, Setup / Hold, State, Timeout,Transition, Window,...
*Bus Trigger : ARINC 429, CAN/CAN-FD, I²C, LIN, MIL-STD-1553, ProfiBus,
SPI (2-Wire), UART, USB1.1, ...
Легкость хранения и переноски осциллографа ACUTE TS2212F: весь комплект помещается в мягкую сумку, вмещающую все необходимое для работы.
Легкость в использовании: подключение к любому ПК или ноутбуку, имеющему USB-2.0 вход, отсутствие отдельных источников питания .
Технические характеристики
|
Преобразование и запись |
|
|
Режимы |
Режим реального времени, стробическое сэмплирование, режим самописца, усредненный, суммирующий, высокого разрешения |
|
Скорость сэмплирования при разрешении 8 bit (все модели) |
Для 1 канала - не менее 1 GS/Sec |
|
Для 2-х каналов - не менее 500MS/Sec |
|
|
Скорость сэмплирования при высоком разрешении (только для TS2212H) |
12bit - 500 MS/Sec/1канал, 250MS/Sec/2канала |
|
14/15 bit - 100MS/Sec/2канала |
|
|
16bit - 100MS/Sec/2канал |
|
|
Длина записи при разрешении 8 bit |
Для 1 канала - 128MS/канал |
|
Для 2-х каналов - 64MS/канал |
|
|
Длина записи при разрешении 12, 14,15, 16 bit (только TS2212H) |
32MS/канал |
|
Входы |
|
|
Входные режимы |
AC- переменное напряжение, DC- с постоянной составляющей , GND- заземление входа |
|
Входное сопротивление |
1MΩ±1% // 18pF±5% |
|
Максимальное входное напряжение |
Максимальное 100Vpk (DC + AC peak), Рекомендуемое не более 42Vpk |
|
Перекрестное влияние каналов |
не менее 100:1 |
|
Несимметрия каналов по времени |
100 pSec с одинаковыми настройками |
|
Вертикальная развертка |
|
|
Полоса пропускания |
1 канал - 200MHz |
|
2 канала - 100MHz |
|
|
Время нарастания фронта |
для 100 МHz - 3,5nS |
|
для 200 МHz - 1,75nS |
|
|
Вертикальное разрешение |
TS2212F - 8bit TS2212B - 8bit |
|
TS2212H -12,14,15,16 bit |
|
|
Чувствительность |
от 2mV/деление до 10V/деление |
|
Высота сетки |
На экране + 4 деления |
|
За экраном + 1 деление |
|
|
Диапазон сдвига по вертикали |
± 4 деления |
|
Смещение по постоянному напряжению по вертикали |
±150V для диапазонов от 2V/деление |
|
±15V на диапазонах от 0,2 до 1 V/деление |
|
|
±1,5V на диапазонах менее 0,1 V/деление |
|
|
Точность по постоянному напряжению |
±3% от установленного диапазона |
|
Ограничение полосы |
Функция ограничения – до 20MHz, до 100MHz |
|
Временные характеристики |
|
|
Диапазон длительности развертки |
от 2nSec/деление до 10Sec/деление (ширина сетки 10 делений) |
|
Разрешение по времени |
40 pSec |
|
Точность по времени |
±10 ppm |
|
Время захвата до синхронизации |
0-100% (10 делений = 1 экран) |
|
Задержка синхронизации |
Может быть настроена до 50 секунд |
|
Функциональный генератор |
|
|
Число каналов |
2 = GEN1 и GEN2 |
|
Выходное сопротивление |
600 Ом |
|
Диапазон частот |
От 0 до 1 MHz |
|
Смещение по постоянному напряжению |
0V |
|
±1,25V |
|
|
Генерируемые сигналы |
Синус, меандр, пила, треугольник, импульс, постоянное напряжение |
|
Виды модуляции |
AM, FM, PM, ASK, FSK, PSK |
|
Спец возможности |
Генерация плавающей частоты Пакетная генерация |
|
Синхронизация |
|
|
Режимы синхронизации |
Авто, Нормальная, Одиночная |
|
Источники сигнала синхр |
CH1, CH2, внешний |
|
Связь синхронизации |
Постоянный ток, полуволна, по низкой частоте до 50кГц, по высокой частоте свыше 50 кГц, с отстройкой от шума. |
|
Уровень синхронизации |
±4 деления |
|
Чувствительность канала синхронизации |
5mV на диапазонах до 10 mV/деление |
|
0,6 деления на диапазонах более 10 mV/деление |
|
|
Длительность удержания |
от 60 nSec до 10 Sec |
|
Типы |
Фронт, Нарастание, Спад, Импульс, TV/video |
|
Измерения и процедуры |
|
|
Специальные функции |
Автоустановка, логгер |
|
Автоматически измеряемые параметры сигналов |
Напряжения: мин, макс, пиковое, амплитудное, верхнее , нижнее, среднее, действующее, среднеквадратичное. Период, ширина импульсов, скважность, коэффициент заполнения, крутизна фронтов. Частота, фаза. |
|
Курсорные измерения |
Временная разница, Разница уровней, Отображение значений |
|
Математические функции |
+, -, x, ÷, XY, lAl, √A, Log(A), Ln(A), ∫Adt, eᴬ |
|
FFT – анализ спектра |
Прямоугольный, Blackman, Hann, Hamming, Harris, Треугольный, Cosine, Lanczos, Gaussian. (Шкалы: dBm RMS, dbV RMS, Linear RMS) |
|
Совместимость данных с прг |
WORD, EXCEL, CSV, TEXT, HTML, MATLAB, Clipboard, Hardcopy, Preview |
|
Входы\выходы синхронизации |
|
|
Вход внешней синхронизации TRIG-IN |
TTL уровень, 3,3V, нарастание/спад |
|
Длительность синхроимпульса |
Не менее 8 nSec |
|
Выход синхронизации TRIG-OUT |
TTL уровень, 3,3V |
|
Вход Ref Clock |
10MHz, Vpp=3.3 to 5V |
|
Стыковка модулей |
|
|
Максимальное количество |
6 устройств, 12 каналов, 1 мастер канал, 11 ведомых каналов |
|
Несинхронность устройств |
В одноканальном режиме - 1 nSec В двухканальном режиме - 2 nSec |
|
Температура |
|
|
При работе устройства |
0℃ to +50℃ |
|
Хранение |
-10℃ to +60℃ |
|
Прочие |
|
|
Интерфейс |
USB2.0 - XP, Vista, Win 7, Win 8, Win 10 (32 / 64 bits) |
|
Питание |
По шине USB |
|
Размер устройства |
135x80x26mm |
|
Вес ( устройства ) |
230 гр |
Руководства по эксплуатации и ПО ACUTE TS2212F
Сокращенный перевод инструкции ACUTE TS2212F на русском языке
Для ознакомления вы можете скачать программное обеспечение для USB осциллографа и ознакомиться с ним в режиме DEMO.
Ознакомиться с особенностями осциллографа- приставки ACUTE TS2212F можно на нашем сайте pribor.kz в статье "Новые цифровые USB осциллографы-приставки".

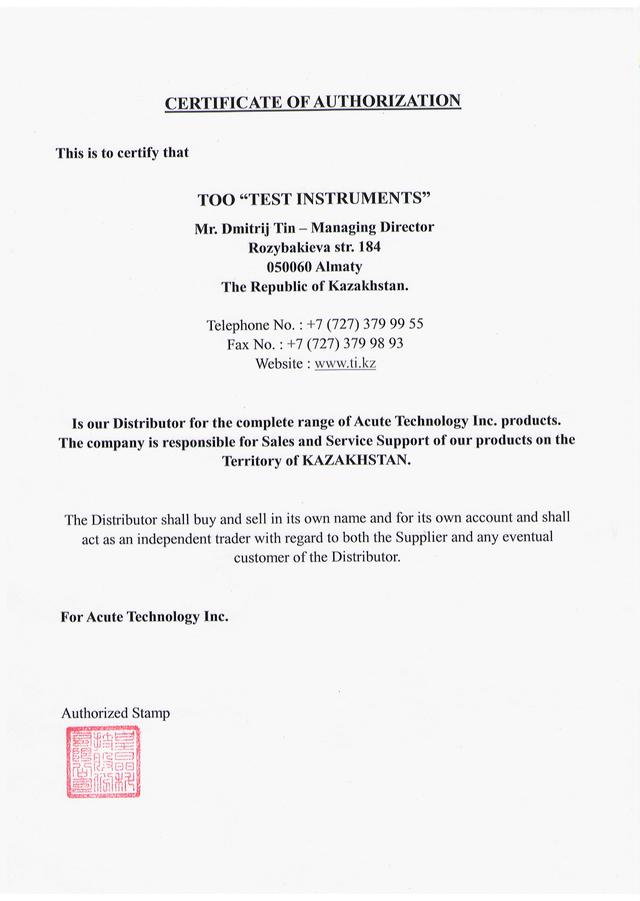

Сертификат дистрибьютора
ТОО Test instruments является официальным дистрибьютором компании Acute Technology Inc. и поставляет оригинальную продукцию напрямую от производителя.
| Основные | |
|---|---|
| Гарантийный срок | 12 мес |
| Форм-фактор | Портативный |
| Вес | 0.23 кг |
| Питание | USB |
| Высота | 26 мм |
| Ширина | 80 мм |
| Страна производитель | Тайвань |
| Длина | 135 мм |
| Тип | Цифровой |
| Напряжение | 5 В |
| Состояние | Новое |
| Число каналов | 2 |
| Полоса пропускания | 200 МГц |
| Скорость замеров | 1000 мс/сек |
| Время нарастания сигнала | 1.75 нсек |
| Пользовательские характеристики | |
| Производитель | ACUTE |
- Цена: 437 000 ₸
- Способ упаковки: Мягкая сумка со всеми принадлежностями
