MATRIX MFG-2160 Двухканальный DDS функциональный генератор сигналов произвольной формы (60 МГц)

  • Нет в наличии
  • Код: MFG-2160

Цену уточняйте

Минимальная сумма заказа на сайте — 20000 тг

+7 (727) 379-99-55
  • +7 (727) 379-98-93
  • +7 (705) 229-99-55
возврат товара в течение 14 дней по договоренности
MATRIX MFG-2160 Двухканальный DDS функциональный генератор сигналов произвольной формы (60 МГц)
MATRIX MFG-2160 Двухканальный DDS функциональный генератор сигналов произвольной формы (60 МГц)
Цену уточняйте
Нет в наличии
+7 (727) 379-99-55
  • +7 (727) 379-98-93
  • +7 (705) 229-99-55
Описание
Характеристики
Спецификация
Информация для заказа

Назначение

Генераторы сигналов MATRIX MFG-2160 предназначен для генерации электрических сигналов стандартной и произвольной формы частотой до 60 МГц при проведении ремонтных, сервисных и наладочных работ.

Принцип действия

Основан на технологии прямого цифрового синтеза (DDS), когда образцы сигналов хранятся в памяти генератора в цифровой форме и затем воспроизводятся по мере необходимости. Цифровые технологии позволяют получать очень точные и стабильные образцы сигналов. На нашем сайте pribor.kz можно более подробно ознакомиться с принципом действия на технологии прямого цифрового синтеза (DDS) в статье "Генераторы сигналов на технологии DDS".

Особенности

2 независимых канала с возможностью фазовой синхронизации, цветной дисплей, генерация модулированных сигналов, 5 стандартных, 32 предустановленных сигнала произвольной формы и неограниченное число нестандартных форм сигнала, подключение к компьютеру и внешнему накопителю, встроенный частотомер (1 Гц~200 МГц)



Основные характеристики



Питание

Напряжение

200~240V, 45~65Hz

Мощность

< 40W

Дисплей

Тип

3.5-inch TFT LCD screen

Разрешение

480×320

Цветность

16M color

Окружающая среда

Диапазон температур

При работе: 10℃~+40℃

При хранении: -10℃~+60℃

Охлаждение

Естественное

Влажность

До +35℃: ≤90%

+35℃ ~ +40℃: ≤60%

Интерфейсы

RS232,USB Host, USB Device



Технические характеристики



Частотные характеристики (диапазоны)

Модель

MFG-2110

MFG-2125

MFG-2140

MFG-2160

MFG-2170

Форма сигнала

Синус,меандр, треугольный, импульсный, шум, произвольный, включая постоянное напряжение

Синус

1 μHz - 10MHz

1μHz~

25MHz

1μHz~

40MHz

1μHz~

60MHz

1μHz~

70MHz

Меандр

1μHz ~ 5MHz

1μHz ~

 5MHz

1μHz~

10MHz

1μHz~

10MHz

1μHz~

10MHz

Пила

1μHz~

500kHz

1μHz~

500kHz

1μHz~

1MHz

1μHz~

2MHz

1μHz~

2MHz

Шум(-3dB)

7MHz

Импульс

100μHz~

5MHz

100μHz~

 5MHz

100μHz~10MHz

100μHz~10MHz

100μHz~

10MHz

Произвольный

1μHz~

5MHz

1μHz~

 5MHz

1μHz~

10MHz

1μHz~

10MHz

1μHz~

10MHz

Разрешение

1μHz

Точность

±5ppm



Характеристики разных типов сигналов



Синусоида

Гармонические искажения для первого канала CH1

0~1MHz: <-45dBc;

1MHz~10MHz: <-40dBc;

10MHz~20MHz: <-30dBc;

20MHz~40MHz: <-25dBc;

40MHz~70MHz: <-20dBc;

Гармонические искажения для второго канала CH2

0~1MHz: <-45dBc;

1MHz~40MHz: <-40dBc;

40MHz~70MHz: <-35dBc

Общие искажения

<0.2% (20Hz-20kHz, 1Vpp)

Прямоугольная

Крутизна фронтов

<20ns

Коэффициент заполнения

≤100kHz: 1%~99%;

≤5MHz:  20%~80%;

≤10MHz: 40%~60%(разрешение 0.1%

Несимметрия

(50% коэф зап)

1% периода + 5ns

Джиттер

6ns+0.1% периода

Пилообразный

Линейность

≤0.1% Амплитуды

Симметрия

0.0~100.0%(разрешение 0.1%

Импульсные сигналы

Ширина импульсов

Минимум 20nS; 1nS разрешение

Время нарастания или спада фронта

Минимум 20 nS

Джиттер

6nS+0.1% периода

Сигналы произвольной формы

Скорость преобразования

160 мегавыборок за секунду

Разрешение по амплитуде

СH1

12 бит

Разрешение по амплитуде

СH2

10 бит

Длина формы CH1

16k

Длина формы CH2

4k

Время нарастания и спада фронта

20nS

Джиттер

6nS+30ppm

Количество сохраненных сигналов

10 форм



Характеристики модулированных сигналов



Модуляция AM  (CH1)

Форма несущего сигнала

Cинус, меандр, пила, импульс, произвольная

Источник

Внешний/внутренний

Модулирующий сигнал

Синус, меандр, пила,

Частота модулирующего сигнала

2MHz~20kHz

Глубина модуляции

0%~120%

Модуляция FM  (CH1)

Форма несущего сигнала

Синус, меандр, пила, импульс, произвольная

Источник

Внешний/внутренний

Модулирующий сигнал

Синус, меандр, пила

Частота модулирующего сигнала

2MHz~20kHz

Смещение частоты

0~Максимальная частота несущего сигнала

FSK Modulation (CH1)

Форма несущего сигнала

Синус, меандр, пила, импульс, произвольная

Источник

Внешний/внутренний

Модулирующий сигнал

Прямоугольный с 50% коэффициентом заполнения

Частота модуляции

2MHz~1MHz

ASK Modulation (CH1)

Форма несущего сигнала

Синус, меандр, пила, импульс, произвольная

Источник

Внешний/внутренний

Модулирующий сигнал

Прямоугольный с 50% коэффициентом заполнения

Частота модуляции

2MHz~1MHz

PSK Modulation (CH1)

Форма несущего сигнала

Синус, меандр, пила, импульс, произвольная

Источник

Внешний/внутренний

Модулирующий сигнал

Прямоугольный с 50% коэффициентом заполнения

Диапазон изменения фазы

0°~360°

PM Modulation (CH1)

Форма несущего сигнала

Синус, меандр, пила, импульс, произвольная

Источник

Внешний/внутренний

Модулирующий сигнал

Прямоугольный с 50% коэффициентом заполнения, пилообразный с коэффициентом симметрии  50%, сигнал с нарастающим фронтом 100% и 0% коэффициентом симметрии

Смещение фазы

0°~360°



Специальные виды генерации сигналов

Генерация плавающей частоты (CH1)

Форма несущего сигнала

Синус, меандр, пила, импульс, произвольная

Типы

Линейная/логарифмическая

Начальная частота

1μHz

Конечная частота

Максимальная частота генерируемого сигнала

Длительность изменения частоты

1mS~500S

Источники синхронизации

Ручной, внутренний, внешний

Пакетная генерация (CH1)

Форма несущего сигнала

Синус, меандр, пила, импульс, произвольная

Количество импульсов

1~65535 , непрерывно, стробированный

Фаза начала/конца

0~360°

Внутренний период

1uS~500S

Источник строба

Внешний

Источники синхронизации

Ручной, внутренний, внешний







Частотомер

Диапазон

1Hz~200MHz

Разрешение

6 bit/S

Диапазон входного напряжения

100mVpp~5Vpp

Входные характеристики

Импеданс: 1MΩ

Только переменное напряжение

Вход синхронизации

Уровень

TTL

Фронт

Рост\падение

Длительность импульса

100nS

Время реакции

500nS(burst)

10uS(sweep frequency)

Вход модуляции

Сопротивление

1MΩ

Диапазон сигнала

±5V ac+dc



Руководства по эксплуатации MFG-2160

Перевод инструкции генератор MFG-2160  на русском языке

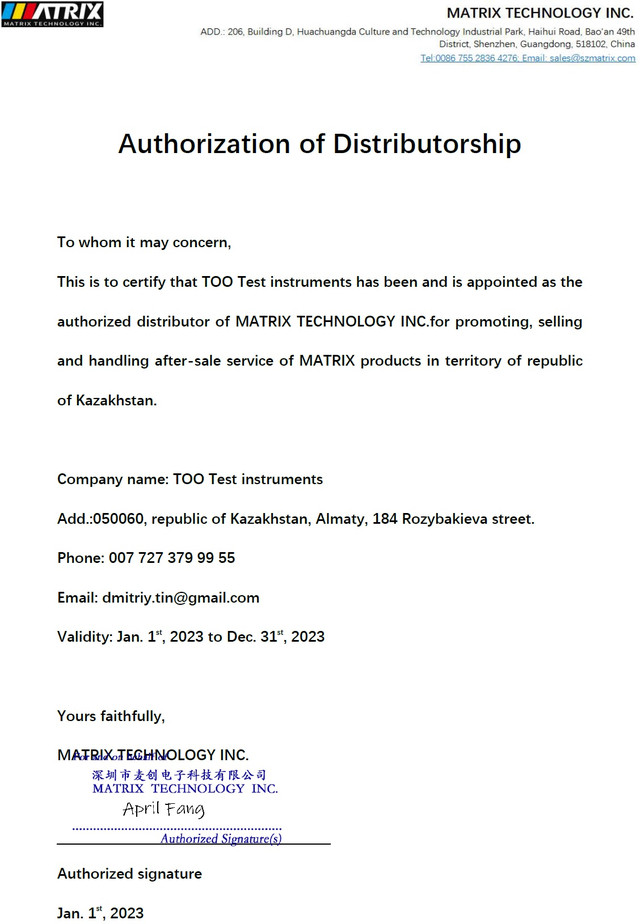

Сертификат дистрибьютора

ТОО Test instruments является официальным дистрибьютором компании MATRIX и поставляет оригинальную продукцию напрямую от производителя.





Общие
Потребляемая мощность40 Вт
Вес2.6 кг
Гарантийный срок12 мес
Высота105 мм
Ширина265 мм
Длина305 мм
Напряжение220 В
Основные
ПроизводительMatrix
Страна производительКитай
СостояниеНовое
Максимальный диапазон частот60
Единицы измерения частотыМГц
Количество цифровых каналов2
