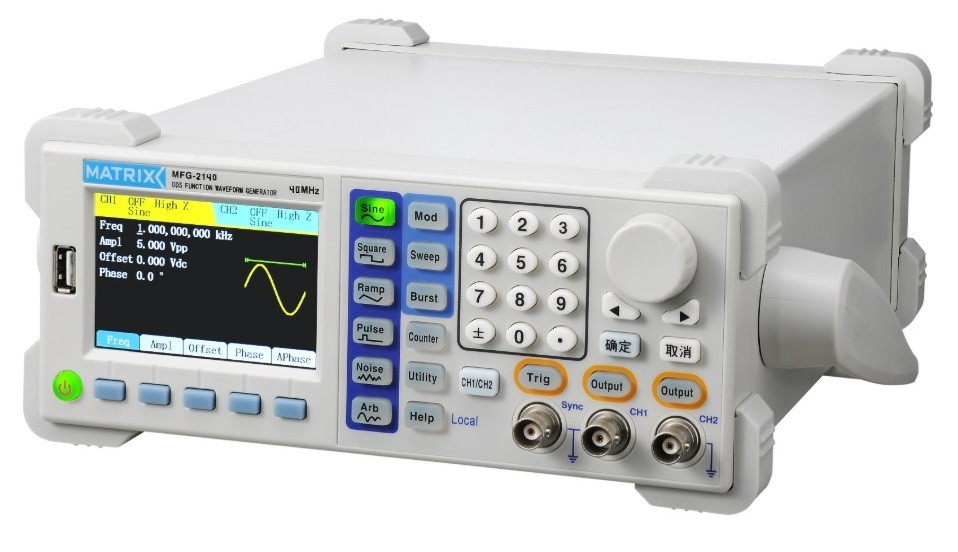

Двухканальный DDS функциональный генератор сигналов произвольной формы MATRIX MFG-2140 (40 МГц)
Двухканальный DDS функциональный генератор сигналов произвольной формы MATRIX MFG-2140 (40 МГц)
298 000 Тг.
В наличии
Купить
+77273799955
  • +77052299955
  • +77273799893
    Торговый зал
Описание
Характеристики
Спецификация
Информация для заказа

Назначение.

Генераторы сигналов MATRIX MFG-2140 предназначен для генерации электрических сигналов стандартной и произвольной формы частотой до 40 МГц при проведении ремонтных, сервисных и наладочных работ.

Принцип действия.

Основан на технологии прямого цифрового синтеза (DDS), когда образцы сигналов хранятся в памяти генератора в цифровой форме и затем воспроизводятся по мере необходимости. Цифровые технологии позволяют получать очень точные и стабильные образцы сигналов.

Особенности.

2 независимых канала с возможностью фазовой синхронизации, цветной дисплей, генерация модулированных сигналов, 5 стандартных, 32 предустановленных сигнала произвольной формы и неограниченное число нестандартных форм сигнала, подключение к компьютеру и внешнему накопителю, встроенный частотомер (1 Гц~200 МГц)



Основные характеристики



Питание

Напряжение

200~240V, 45~65Hz

Мощность

< 40W

Дисплей

Тип

3.5-inch TFT LCD screen

Разрешение

480×320

Цветность

16M color

Окружающая среда

Диапазон температур

При работе: 10℃~+40℃

При хранении: -10℃~+60℃

Охлаждение

Естественное

Влажность

До +35℃: ≤90%

+35℃ ~ +40℃: ≤60%

Интерфейсы

RS232,USB Host, USB Device



Технические характеристики



Частотные характеристики (диапазоны)

Модель

MFG-2110

MFG-2125

MFG-2140

MFG-2160

MFG-2170

Форма сигнала

Синус,меандр, треугольный, импульсный, шум, произвольный, включая постоянное напряжение

Синус

1 μHz - 10MHz

1μHz~

25MHz

1μHz~

40MHz

1μHz~

60MHz

1μHz~

70MHz

Меандр

1μHz ~ 5MHz

1μHz ~

 5MHz

1μHz~

10MHz

1μHz~

10MHz

1μHz~

10MHz

Пила

1μHz~

500kHz

1μHz~

500kHz

1μHz~

1MHz

1μHz~

2MHz

1μHz~

2MHz

Шум(-3dB)

7MHz

Импульс

100μHz~

5MHz

100μHz~

 5MHz

100μHz~10MHz

100μHz~10MHz

100μHz~

10MHz

Произвольный

1μHz~

5MHz

1μHz~

 5MHz

1μHz~

10MHz

1μHz~

10MHz

1μHz~

10MHz

Разрешение

1μHz

Точность

±5ppm



Характеристики разных типов сигналов



Синусоида

Гармонические искажения для первого канала CH1

0~1MHz: <-45dBc;

1MHz~10MHz: <-40dBc;

10MHz~20MHz: <-30dBc;

20MHz~40MHz: <-25dBc;

40MHz~70MHz: <-20dBc;

Гармонические искажения для второго канала CH2

0~1MHz: <-45dBc;

1MHz~40MHz: <-40dBc;

40MHz~70MHz: <-35dBc

Общие искажения

<0.2% (20Hz-20kHz, 1Vpp)

Прямоугольная

Крутизна фронтов

<20ns

Коэффициент заполнения

≤100kHz: 1%~99%;

≤5MHz:  20%~80%;

≤10MHz: 40%~60%(разрешение 0.1%

Несимметрия

(50% коэф зап)

1% периода + 5ns

Джиттер

6ns+0.1% периода

Пилообразный

Линейность

≤0.1% Амплитуды

Симметрия

0.0~100.0%(разрешение 0.1%

Импульсные сигналы

Ширина импульсов

Минимум 20nS; 1nS разрешение

Время нарастания или спада фронта

Минимум 20 nS

Джиттер

6nS+0.1% периода

Сигналы произвольной формы

Скорость преобразования

160 мегавыборок за секунду

Разрешение по амплитуде

СH1

12 бит

Разрешение по амплитуде

СH2

10 бит

Длина формы CH1

16k

Длина формы CH2

4k

Время нарастания и спада фронта

20nS

Джиттер

6nS+30ppm

Количество сохраненных сигналов

10 форм





Амплитудные характеристики выходов

Амплитуда (при сопротивлении 50Ω)

Основной канал CH1

1mV~10V ≤20MHz

1mV~5V>20MHz

Вспомогательный канал CH2

1mVpp~3Vpp≤20MHz

Точность установки амплитуды

±1% ±1mVpp

(1kHz Sine,0 offset,>10mVpp)

Разрешение

1mV или 3 бит

СH1 Стабильность

(для 1000 синусоидальных колебаний, 1 Vpp)

±0.1dB,≤100kHz

±0.3dB,≤5MHz

±0.4dB,≤45MHz

±1dB,≤70MHz

СH2 Стабильность

(для 1000 синусоидальных колебаний, 1 Vpp)

±0.1dB,≤100kHz

±0.2dB,≤5MHz

±2dB,≤40MHz

±5dB,≤70MHz

Смещение по амплитуде  (при сопротивлении 50Ω)

СH1, диапазон

±5Vpk ,  ac + dc

СH2, диапазон

±1.5Vpk ,  ac + dc

Точность

±(1% +5mV+0.5% amplitude)

Выходное сопротивление

50Ω

Защита

От коротких замыканий в нагрузке. Отключение выходов при перегрузке

Выход синхронизации SYNC

Уровень

TTL

Сопротивление

50Ω

Время нарастания\спада

<25nS;

Максимальная частота

25 MHz





Характеристики модулированных сигналов



Модуляция AM  (CH1)

Форма несущего сигнала

Cинус, меандр, пила, импульс, произвольная

Источник

Внешний/внутренний

Модулирующий сигнал

Синус, меандр, пила,

Частота модулирующего сигнала

2MHz~20kHz

Глубина модуляции

0%~120%

Модуляция FM  (CH1)

Форма несущего сигнала

Синус, меандр, пила, импульс, произвольная

Источник

Внешний/внутренний

Модулирующий сигнал

Синус, меандр, пила

Частота модулирующего сигнала

2MHz~20kHz

Смещение частоты

0~Максимальная частота несущего сигнала

FSK Modulation (CH1)

Форма несущего сигнала

Синус, меандр, пила, импульс, произвольная

Источник

Внешний/внутренний

Модулирующий сигнал

Прямоугольный с 50% коэффициентом заполнения

Частота модуляции

2MHz~1MHz

ASK Modulation (CH1)

Форма несущего сигнала

Синус, меандр, пила, импульс, произвольная

Источник

Внешний/внутренний

Модулирующий сигнал

Прямоугольный с 50% коэффициентом заполнения

Частота модуляции

2MHz~1MHz

PSK Modulation (CH1)

Форма несущего сигнала

Синус, меандр, пила, импульс, произвольная

Источник

Внешний/внутренний

Модулирующий сигнал

Прямоугольный с 50% коэффициентом заполнения

Диапазон изменения фазы

0°~360°

PM Modulation (CH1)

Форма несущего сигнала

Синус, меандр, пила, импульс, произвольная

Источник

Внешний/внутренний

Модулирующий сигнал

Прямоугольный с 50% коэффициентом заполнения, пилообразный с коэффициентом симметрии  50%, сигнал с нарастающим фронтом 100% и 0% коэффициентом симметрии

Смещение фазы

0°~360°



Специальные виды генерации сигналов

Генерация плавающей частоты (CH1)

Форма несущего сигнала

Синус, меандр, пила, импульс, произвольная

Типы

Линейная/логарифмическая

Начальная частота

1μHz

Конечная частота

Максимальная частота генерируемого сигнала

Длительность изменения частоты

1mS~500S

Источники синхронизации

Ручной, внутренний, внешний

Пакетная генерация (CH1)

Форма несущего сигнала

Синус, меандр, пила, импульс, произвольная

Количество импульсов

1~65535 , непрерывно, стробированный

Фаза начала/конца

0~360°

Внутренний период

1uS~500S

Источник строба

Внешний

Источники синхронизации

Ручной, внутренний, внешний







Частотомер

Диапазон

1Hz~200MHz

Разрешение

6 bit/S

Диапазон входного напряжения

100mVpp~5Vpp

Входные характеристики

Импеданс: 1MΩ

Только переменное напряжение

Вход синхронизации

Уровень

TTL

Фронт

Рост\падение

Длительность импульса

100nS

Время реакции

500nS(burst)

10uS(sweep frequency)

Вход модуляции

Сопротивление

1MΩ

Диапазон сигнала

±5V ac+dc














Основные
Производитель  Matrix
Страна производительКитай
СостояниеНовое
Единицы измерения частоты МГц
Максимальный диапазон частот40.0
Количество цифровых каналов2
Общие
Напряжение220.0 (В)
Потребляемая мощность40.0 (Вт)
Длина305.0 (мм)
Ширина265.0 (мм)
Высота105.0 (мм)
Вес2.6 (кг)
Гарантийный срок  12 (мес)
  • Цена: 298 000 Тг.
