Назначение
Генераторы сигналов MATRIX MFG-2125 предназначен для генерации электрических сигналов стандартной и произвольной формы частотой до 25 МГц при проведении ремонтных, сервисных и наладочных работ.
Принцип действия
Основан на технологии прямого цифрового синтеза (DDS), когда образцы сигналов хранятся в памяти генератора в цифровой форме и затем воспроизводятся по мере необходимости. Цифровые технологии позволяют получать очень точные и стабильные образцы сигналов. На нашем сайте pribor.kz можно более подробно ознакомиться с принципом действия на технологии прямого цифрового синтеза (DDS) в статье "Генераторы сигналов на технологии DDS".
Особенности
2 независимых канала с возможностью фазовой синхронизации, цветной дисплей, генерация модулированных сигналов, 5 стандартных, 32 предустановленных сигнала произвольной формы и неограниченное число нестандартных форм сигнала, подключение к компьютеру и внешнему накопителю, встроенный частотомер (1 Гц~200 МГц)
Основные характеристики
Питание |
|
Напряжение |
200~240V, 45~65Hz |
Мощность |
< 40W |
Дисплей |
|
Тип |
3.5-inch TFT LCD screen |
Разрешение |
480×320 |
Цветность |
16M color |
Окружающая среда |
|
Диапазон температур |
При работе: 10℃~+40℃ При хранении: -10℃~+60℃ |
Охлаждение |
Естественное |
Влажность |
До +35℃: ≤90% +35℃ ~ +40℃: ≤60% |
Интерфейсы |
RS232,USB Host, USB Device |
Технические характеристики
Частотные характеристики (диапазоны) |
||||||
Модель |
MFG-2110 |
MFG-2125 |
MFG-2140 |
MFG-2160 |
MFG-2170 |
|
Форма сигнала |
Синус,меандр, треугольный, импульсный, шум, произвольный, включая постоянное напряжение |
|||||
Синус |
1 μHz - 10MHz |
1μHz~ 25MHz |
1μHz~ 40MHz |
1μHz~ 60MHz |
1μHz~ 70MHz |
|
Меандр |
1μHz ~ 5MHz |
1μHz ~ 5MHz |
1μHz~ 10MHz |
1μHz~ 10MHz |
1μHz~ 10MHz |
|
Пила |
1μHz~ 500kHz |
1μHz~ 500kHz |
1μHz~ 1MHz |
1μHz~ 2MHz |
1μHz~ 2MHz |
|
Шум(-3dB) |
7MHz |
|||||
Импульс |
100μHz~ 5MHz |
100μHz~ 5MHz |
100μHz~10MHz |
100μHz~10MHz |
100μHz~ 10MHz |
|
Произвольный |
1μHz~ 5MHz |
1μHz~ 5MHz |
1μHz~ 10MHz |
1μHz~ 10MHz |
1μHz~ 10MHz |
|
Разрешение |
1μHz |
|||||
Точность |
±5ppm |
Характеристики разных типов сигналов
Синусоида |
||||||
Гармонические искажения для первого канала CH1 |
0~1MHz: <-45dBc; 1MHz~10MHz: <-40dBc; 10MHz~20MHz: <-30dBc; 20MHz~40MHz: <-25dBc; 40MHz~70MHz: <-20dBc; |
|||||
Гармонические искажения для второго канала CH2 |
0~1MHz: <-45dBc; 1MHz~40MHz: <-40dBc; 40MHz~70MHz: <-35dBc |
|||||
Общие искажения |
<0.2% (20Hz-20kHz, 1Vpp) |
|||||
Прямоугольная |
||||||
Крутизна фронтов |
<20ns |
|||||
Коэффициент заполнения |
≤100kHz: 1%~99%; ≤5MHz: 20%~80%; ≤10MHz: 40%~60%(разрешение 0.1%) |
|||||
Несимметрия (50% коэф зап) |
1% периода + 5ns |
|||||
Джиттер |
6ns+0.1% периода |
|||||
Пилообразный |
||||||
Линейность |
≤0.1% Амплитуды |
|||||
Симметрия |
0.0~100.0%(разрешение 0.1%) |
|||||
Импульсные сигналы |
||||||
Ширина импульсов |
Минимум 20nS; 1nS разрешение |
|||||
Время нарастания или спада фронта |
Минимум 20 nS |
|||||
Джиттер |
6nS+0.1% периода |
|||||
Сигналы произвольной формы |
||||||
Скорость преобразования |
160 мегавыборок за секунду |
|||||
Разрешение по амплитуде СH1 |
12 бит |
|||||
Разрешение по амплитуде СH2 |
10 бит |
|||||
Длина формы CH1 |
16k |
|||||
Длина формы CH2 |
4k |
|||||
Время нарастания и спада фронта |
<20nS |
|||||
Джиттер |
6nS+30ppm |
|||||
Количество сохраненных сигналов |
10 форм |
Амплитудные характеристики выходов |
||||||
Амплитуда (при сопротивлении 50Ω) |
||||||
Основной канал CH1 |
1mV~10V ≤20MHz 1mV~5V>20MHz |
|||||
Вспомогательный канал CH2 |
1mVpp~3Vpp≤20MHz |
|||||
Точность установки амплитуды |
±1% ±1mVpp (1kHz Sine,0 offset,>10mVpp) |
|||||
Разрешение |
1mV или 3 бит |
|||||
СH1 Стабильность (для 1000 синусоидальных колебаний, 1 Vpp) |
±0.1dB,≤100kHz ±0.3dB,≤5MHz ±0.4dB,≤45MHz ±1dB,≤70MHz |
|||||
СH2 Стабильность (для 1000 синусоидальных колебаний, 1 Vpp) |
±0.1dB,≤100kHz ±0.2dB,≤5MHz ±2dB,≤40MHz ±5dB,≤70MHz |
|||||
Смещение по амплитуде (при сопротивлении 50Ω) |
||||||
СH1, диапазон |
±5Vpk , ac + dc |
|||||
СH2, диапазон |
±1.5Vpk , ac + dc |
|||||
Точность |
±(1% +5mV+0.5% amplitude) |
|||||
Выходное сопротивление |
50Ω |
|||||
Защита |
От коротких замыканий в нагрузке. Отключение выходов при перегрузке |
|||||
Выход синхронизации SYNC |
||||||
Уровень |
TTL |
|||||
Сопротивление |
50Ω |
|||||
Время нарастания\спада |
<25nS; |
|||||
Максимальная частота |
25 MHz |
Характеристики модулированных сигналов
Модуляция AM (CH1) |
||||||
Форма несущего сигнала |
Cинус, меандр, пила, импульс, произвольная |
|||||
Источник |
Внешний/внутренний |
|||||
Модулирующий сигнал |
Синус, меандр, пила, |
|||||
Частота модулирующего сигнала |
2MHz~20kHz |
|||||
Глубина модуляции |
0%~120% |
|||||
Модуляция FM (CH1) |
||||||
Форма несущего сигнала |
Синус, меандр, пила, импульс, произвольная |
|||||
Источник |
Внешний/внутренний |
|||||
Модулирующий сигнал |
Синус, меандр, пила |
|||||
Частота модулирующего сигнала |
2MHz~20kHz |
|||||
Смещение частоты |
0~Максимальная частота несущего сигнала |
|||||
FSK Modulation (CH1) |
||||||
Форма несущего сигнала |
Синус, меандр, пила, импульс, произвольная |
|||||
Источник |
Внешний/внутренний |
|||||
Модулирующий сигнал |
Прямоугольный с 50% коэффициентом заполнения |
|||||
Частота модуляции |
2MHz~1MHz |
|||||
ASK Modulation (CH1) |
||||||
Форма несущего сигнала |
Синус, меандр, пила, импульс, произвольная |
|||||
Источник |
Внешний/внутренний |
|||||
Модулирующий сигнал |
Прямоугольный с 50% коэффициентом заполнения |
|||||
Частота модуляции |
2MHz~1MHz |
|||||
PSK Modulation (CH1) |
||||||
Форма несущего сигнала |
Синус, меандр, пила, импульс, произвольная |
|||||
Источник |
Внешний/внутренний |
|||||
Модулирующий сигнал |
Прямоугольный с 50% коэффициентом заполнения |
|||||
Диапазон изменения фазы |
0°~360° |
|||||
PM Modulation (CH1) |
||||||
Форма несущего сигнала |
Синус, меандр, пила, импульс, произвольная |
|||||
Источник |
Внешний/внутренний |
|||||
Модулирующий сигнал |
Прямоугольный с 50% коэффициентом заполнения, пилообразный с коэффициентом симметрии 50%, сигнал с нарастающим фронтом 100% и 0% коэффициентом симметрии |
|||||
Смещение фазы |
0°~360° |
Специальные виды генерации сигналов
Генерация плавающей частоты (CH1) |
||||||
Форма несущего сигнала |
Синус, меандр, пила, импульс, произвольная |
|||||
Типы |
Линейная/логарифмическая |
|||||
Начальная частота |
1μHz |
|||||
Конечная частота |
Максимальная частота генерируемого сигнала |
|||||
Длительность изменения частоты |
1mS~500S |
|||||
Источники синхронизации |
Ручной, внутренний, внешний |
|||||
Пакетная генерация (CH1) |
||||||
Форма несущего сигнала |
Синус, меандр, пила, импульс, произвольная |
|||||
Количество импульсов |
1~65535 , непрерывно, стробированный |
|||||
Фаза начала/конца |
0~360° |
|||||
Внутренний период |
1uS~500S |
|||||
Источник строба |
Внешний |
|||||
Источники синхронизации |
Ручной, внутренний, внешний |
Частотомер |
||||||
Диапазон |
1Hz~200MHz |
|||||
Разрешение |
6 bit/S |
|||||
Диапазон входного напряжения |
100mVpp~5Vpp |
|||||
Входные характеристики |
Импеданс: 1MΩ |
|||||
Только переменное напряжение |
||||||
Вход синхронизации |
||||||
Уровень |
TTL |
|||||
Фронт |
Рост\падение |
|||||
Длительность импульса |
>100nS |
|||||
Время реакции |
<500nS(burst) |
|||||
<10uS(sweep frequency) |
||||||
Вход модуляции |
||||||
Сопротивление |
1MΩ |
|||||
Диапазон сигнала |
±5V ac+dc |

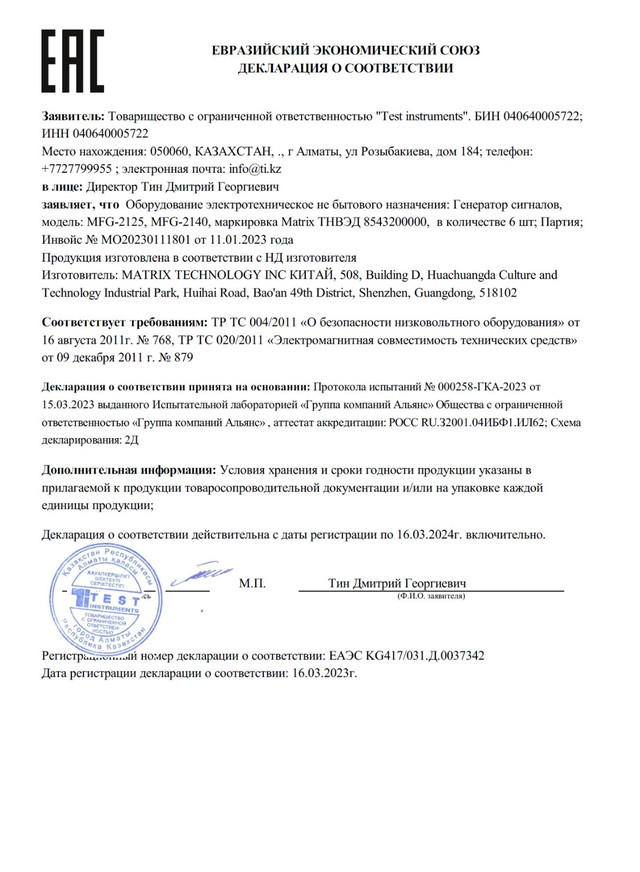

Декларация о соответствии
Прибор прошёл государственные испытания с целью установления соответствия требованиям:
Технического регламента Таможенного союза ТР ТС 020/2011 "Электромагнитная совместимость технических средств"
и ЕЗ ЕС 004/2011 "О безопасности низковольтного оборудования"
Сертификат дистрибьютора
ТОО Test instruments является официальным дистрибьютором компании MATRIX и поставляет оригинальную продукцию напрямую от производителя.
Общие | |
---|---|
Гарантийный срок | 12 мес |
Потребляемая мощность | 40 Вт |
Вес | 2.6 кг |
Высота | 105 мм |
Ширина | 265 мм |
Длина | 305 мм |
Напряжение | 220 В |
Основные | |
Производитель | Matrix |
Страна производитель | Китай |
Состояние | Новое |
Максимальный диапазон частот | 25 |
Единицы измерения частоты | МГц |
Количество цифровых каналов | 2 |
