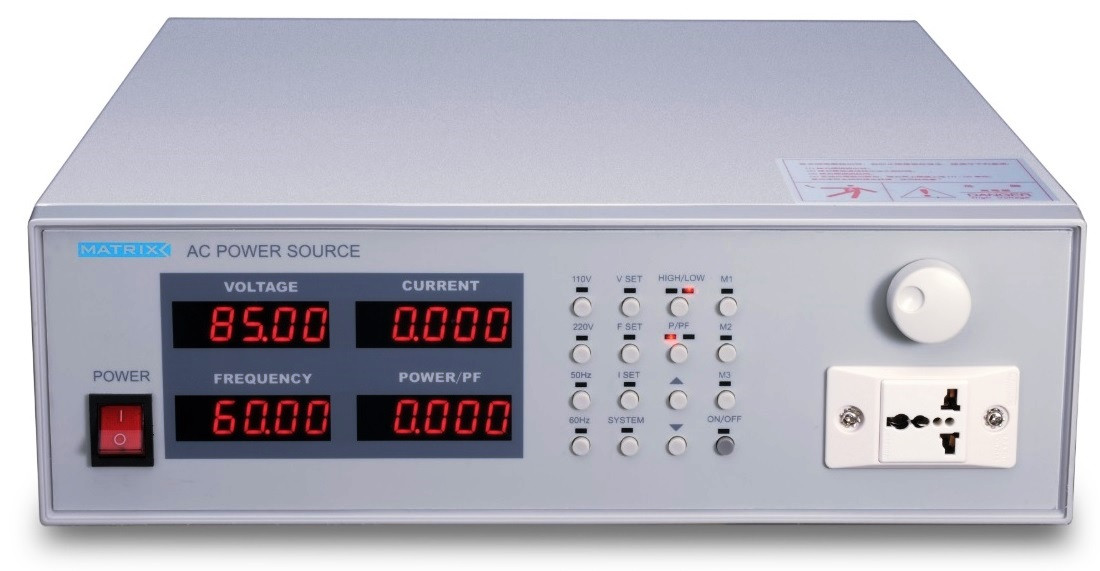

Matrix APS-7105 Программируемый источник переменного напряжения

Описание

Программируемый источник питания Matrix APS-7105 -это профессиональный источники переменного напряжения и тока с возможностью гибкого управления амплитудой и формой выходных сигналов. Применяется для питания электрических приборов, работающих от переменного тока. Используется для тестирования и разработки РЭА, при проведении наладки, при ремонте оборудования, в лабораторных исследованиях.

Усовершенствованная форма сигнала прямого цифрового синтеза частоты (DDS) позволяет достигать стабильности высоких частот, непрерывности и точности измерений.

Функция блокировки клавиш предотвращает случайное касание.

Возможность симуляции разных режимов работы сети питания.

Функция записи и хранения 3-х наиболее часто используемых связок (напряжение-частота-ток), вызов каждой из них с помощью одной кнопки.

С помощью многофункциональной поворотной ручки можно одним нажатием отрегулировать напряжение, двойным нажатием - частоту, величину шага можно отрегулировать скоростью вращения ручки, минимальный шаг - 0,001

Допустимая максимальная перегрузка - 3-х кратная в течении 2 сек.

4 цифровых дисплея отображают значения: напряжение V, частота F, ток I, мощность P / коэффициент мощности PF.

Функция интеллектуального анализа: автоматически определяет причину сбоя, статус и отображает код тревоги.

При 100% нагрузке и без нагрузки время стабилизации не превышает 20 мс.

Функция плавного пуска во избежание повреждения источника питания, вызванного мгновенным импульсным током нагрузки (например, двигателя) при включении питания.



Технические характеристики

Мощность		500 ВА
Рабочий режим		Синусоидальная широтно-импульсная модуляция (SPWM)
Вход
Количество фаз		1 фаза, 2 провода
Напряжение		220 В ± 10 %
Частота		47 Гц ~ 63 Гц
Выход
Количество фаз		1 фаза, 2 провода
Напряжение		0~150 В / 0~300 В (автоматический выбор)
Программируемая частота		45 ~200 Гц (шаг 0.1)
Максимальный ток	L=120 В	4.2 А
	H=240 В	2.1 А
Регулирование нагрузки		1 %
Суммарный коэффициент гармонических искажений THD		2 %
Стабильность частоты		0.01 %
Дисплей
Разрешение по напряжению		0.01 В
Разрешение по частоте		0.01 ГЦ
Разрешение по току		0.001 А
Память		M1(V_F_A),  M2(V_F_A),  M3(V_F_A)
Интерфейс		RS232
Установка ограничения по току		от 0 до мах. тока (Мах. ток = макс мощность/ 240 В)
Защита от		Перегрузки, перегрева, превышения тока, тока короткого замыкания
Условия для работы
Рабочая температура		0°C ~ 40°C
Относительная влажность воздуха		20 % ~ 80 %
Физические параметры
Габариты		430 x 133 x 480 мм
Вес		20 кг.





Декларация о соответствии № 1

Прибор прошёл государственные испытания с целью установления соответствия требованиям:

Технического регламента Таможенного союза ТР ТС 020/2011 "Электромагнитная совместимость технических средств"

и ЕЗ ЕС 004/2011 "О безопасности низковольтного оборудования"

Декларация о соответствии № 2

Прибор прошёл государственные испытания с целью установления соответствия требованиям: Технического регламента Евразийского экономического союза "Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники" (ТР ЕАЭС 037/2016).
