Matrix APS-6100 Источник переменного напряжения

Описание

Источники регулируемого переменного напряжения APS-6100 являются лабораторными источниками питания на основе ЛАТР с индикацией состояния выхода по напряжению, току, потребляемой энергии и коэффициенту мощности. Индикаторы позволяют настраивать верхние и нижние пределы значений тока, мощности и коэффициента мощности. В случае выхода отображаемых параметров за установленные пределы срабатывает световая и звуковая сигнализация.

Прибор предназначен для лабораторий, производственных и сервисных предприятий и может быть применен как обычный лабораторный автотрансформатор (ЛАТР).

Matrix APS-6100 используется для тестирования и разработки РЭА, питающихся от промышленной сети, на соответствие паспортным значениям потребляемого тока, мощности и коэффициента мощности; при проведении наладки, при ремонте оборудования, в лабораторных исследованиях.

Источник APS-6100 стабилизирует параметры исходящего сигнала и делает возможным их регулировки с высокой точностью.



Основные особенности

- На цифровом 2-х строчном дисплее отображаются одновременно значения 4-х величин из ниже перечисленных:

    Среднеквадратичное (true RMS) значение напряжения,

    Среднеквадратичное (true RMS) значение тока,

    Пиковый ток

    Мощность

    Коэффициент мощности

    Частота

- Автоматический выбор диапазона тока и напряжения

- Точность измерения не зависит от формы сигнала

- Можно свободно устанавливать пороговые максимальные и минимальные значения

Максимальная выходная мощность источника APS-6100 составляет 1000 Вт. Максимальное напряжение составляет 300 В, сила тока до 3,3 А.



Технические характеристики

Измеряемая величина	Диапазон	Точность измерения
True RMS напряжение	1.00 В~300.0 В (автоматический диапазон)	±(0.5% от показаний+0.1% диапазона+3 цифры последнего разряда)
True RMS ток	0.1 мА~3000 мА (автоматический диапазон)	±(0.5% от показаний+0.1% диапазона+3 цифры последнего разряда)
Пиковый ток	1 мА~3500 мА (автоматический диапазон)	±(0.5% от показаний+0.1% диапазона+3 цифры последнего разряда)
Мощность	0.01 Вт~900 Вт	±(0.5% от показаний+0.1% диапазона+3 цифры последнего разряда)
Коэффициент мощности	0.000~1.000	±(0.5% от показаний+3 цифры последнего разряда)
Требования к питающей сети
Напряжение	220 В ± 10 %
Частота	45 Гц ~ 65 Гц
Макс. мощность	1000 ВА
Условия для работы
Температура	0°C ~ 40°C
Относительная влажность воздуха	⩽  80 %
Физические параметры
Габариты	320 х 170 х 220 мм
Вес	10 кг





Руководства по эксплуатации APS-6100

Перевод инструкции источника переменного напряжения APS-6100 на русском языке

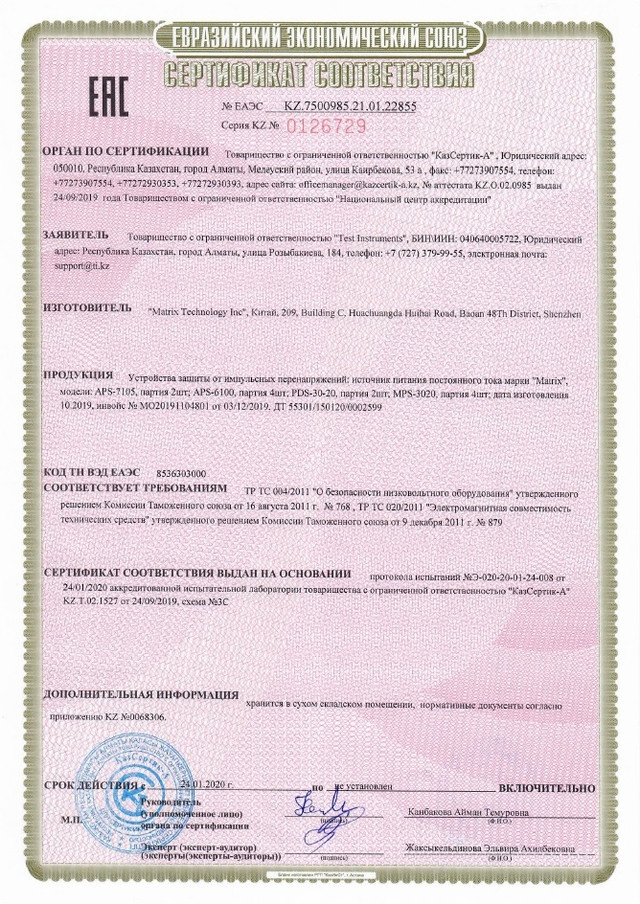

Сертификат соответствия

Прибор прошёл государственные испытания с целью установления соответствия требованиям ЕЗ ЕС 004/2011 "О безопасности низковольтного оборудования" и получил Сертификат соответствия.

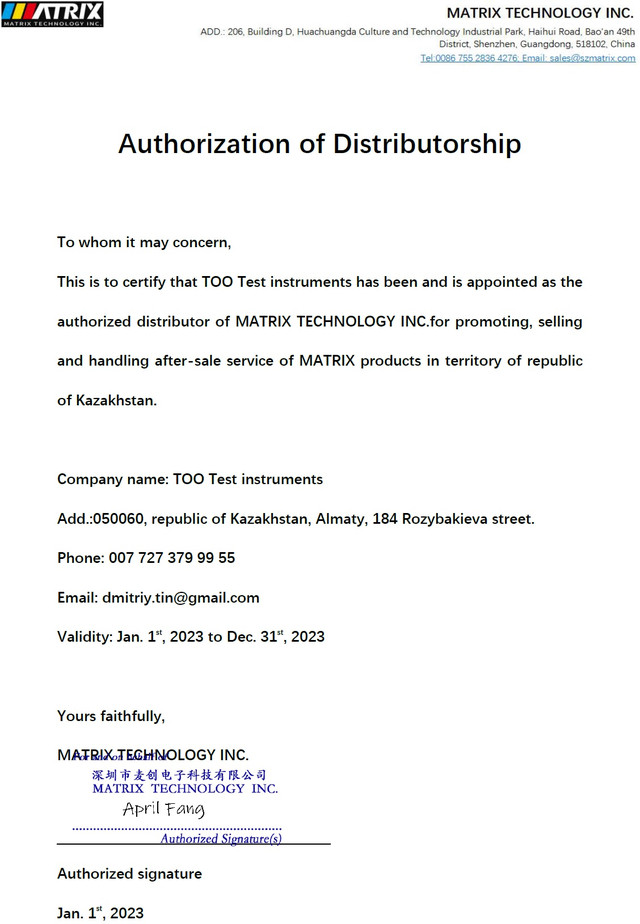

Сертификат дистрибьютора

ТОО Test instruments является официальным дистрибьютором компании MATRIX и поставляет оригинальную продукцию напрямую от производителя.
