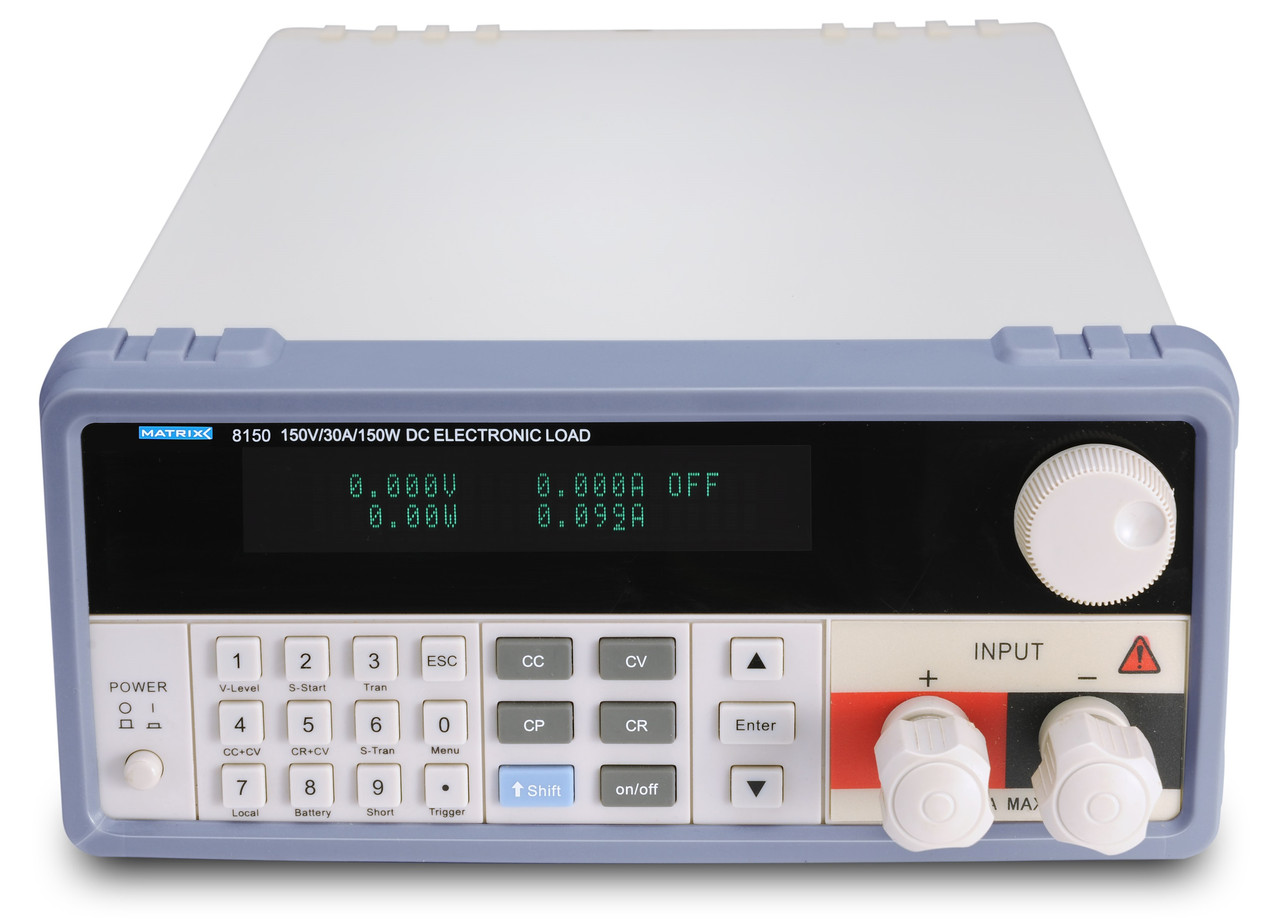

Matrix PEL-8150 Программируемая электронная нагрузка

Описание

Программируемая электронная нагрузка постоянного тока Matrix PEL-8150 является современным высокопроизводительным, высокоскоростным устройством.

Предназначена для имитации всевозможных режимов работы реальной электрической нагрузки, работающей в сетях постоянного напряжения.



Применение

Электронная нагрузка Matrix PEL-8150 предназначена для тестирования различных источников постоянного тока: аккумуляторов, батарей, блоков питания, генераторов, преобразователей, регуляторов и стабилизаторов напряжения, солнечных батарей и др..

Применяется в исследовательских и учебных лабораториях, различных сервисных и ремонтных компаниях, в тестовых испытаниях производителей и поставщиков источников питания.

Электронную нагрузку подключают к проверяемому источнику электропитания и запускают один или несколько тестов. Электронная нагрузка ведёт себя как реальная нагрузка заранее заданными параметрами. Во время тестирования, электронная нагрузка непрерывно измеряет напряжение, ток и потребляемую мощность.



Основные особенности

1.Электронная нагрузка может работать в нескольких режимах потребления, таких как:

- режим постоянства сопротивления

- режим постоянства тока потребления

- режим постоянства потребляемой мощности

- режим постоянства напряжения

- режим постоянства тока и напряжения

- режим постоянства сопротивления и напряжения

2.Повышенная точность

3.Защита от перегрузок по напряжению, току, мощности,

4.Защита от перегрева и переполюсовки

5.Значения тока, напряжения и мощности отображаются на 2-х строчном вакуумно-люминесцентном дисплее VFD, показывающим 4 параметра одновременно.

6.Интеллектуальная система охлаждения, реагирующая на изменение температуры.

7.Функция имитации короткого замыкания

8.Функция автоматического тестирования

9.Дистанционная компенсация изменений напряжения

10.Различные интерфейсы для подключения к компьютеру (на задней панели прибора): GPIB, RS232, RS485, USB

Более подробно ознакомиться с принципом действия электронной нагрузки можно на нашем сайте pribor.kz в статье "Электронные нагрузки".



Технические характеристики

Входные параметры	Мощность	150 Вт
	Ток	0~ 30 А
	Напряжение	0~ 150 В
Режим CC (постоянство тока)	Диапазон	0~ 3 А	0~ 30 А
	Разрешение	1 мА
	Точность	0.03%~0.05%
Режим CV (постоянство напряжения)	Диапазон	0.1~19.999 В	0.1~150 В
	Разрешение	1 мВ	10 мВ
	Точность	0.03%~0.05%
Режим CR (постоянство сопротивления)	Диапазон	0.3 Ом~10 кОм	0.3 Ом~5 кОм
	Разрешение	16 bits
	Точность	0.2%+0.2%
Режим CW (постоянство мощности)	Диапазон	0~ 150 Вт
	Разрешение	10 мВт
	Точность	0.2%+0.2%
Имитация  короткого замыкания	Ток (CC)	3 А	30 А
	Напряжение (CV)	0 В
	Сопротивление (CR)	55 мОм	25 мОм
Рабочая температура	0~40°C
Температура хранения	-10~70°C
Габариты	215 х 110 х 365 мм
Вес	3.8 кг



Декларация о соответствии

Прибор прошёл государственные испытания с целью установления соответствия требованиям:

Технического регламента Таможенного союза ТР ТС 020/2011 "Электромагнитная совместимость технических средств"

и ЕЗ ЕС 004/2011 "О безопасности низковольтного оборудования"
