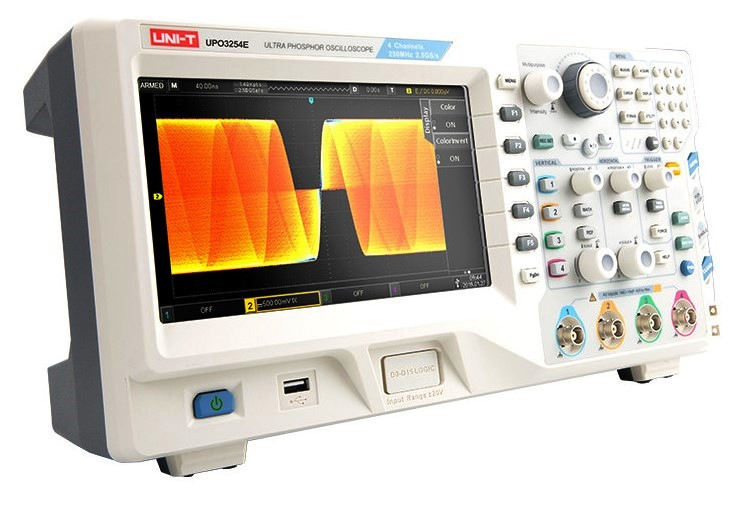

Осциллограф с технологией цифрового люминофора (DPO) 250 МГц, 4-х канальный UNI-T UPO3254E

  • В наличии
  • Код: UPO3254E

989 000 Тг.

+77273799955
  • +77273799893
  • График работы
  • Адрес и контакты
возврат товара в течение 14 дней по договоренности
Осциллограф с технологией цифрового люминофора (DPO) 250 МГц, 4-х канальный UNI-T UPO3254E
Осциллограф с технологией цифрового люминофора (DPO) 250 МГц, 4-х канальный UNI-T UPO3254E
989 000 Тг.
В наличии
Купить
+77273799955
  • +77273799893
Описание
Характеристики
Спецификация
Информация для заказа

Описание

4-х канальный цифровой осциллограф UPO3254E с полосой пропускания 250 МГц, построенный на базе технологии DPO (технология цифрового люминофора или цифрового фосфора). Осциллограф построен на основе специализированной ПЛИС (Программируемой Логической Интегральной микроСхемы), которая в реальном времени выполняет обработку оцифрованных значений входного сигнала. Это значительно повышает вероятность обнаружения быстротекущих явлений, таких как повреждённые импульсы, глитчи и различные переходные процессы, а также предоставляет дополнительные возможности анализа.

При помощи осциллографа UPO3254E одинаково удобно исследовать в реальном времени высокие и низкие частоты, периодические сигналы, переходные процессы и комплексные сигналы. UPO3254E обладает возможностью представления сигнала в реальном времени по оси Z (градации цвета при отображении на дисплее), что отсутствует у обычных цифровых запоминающих осциллографов DSO.

Технология DPO - это идеальный инструмент для тех, кто занимается разработкой и испытанием цифровых и аналоговых устройств, а также любого электронного оборудования. Осциллограф  UPO3254E подходит для глубокого анализа электроники, тестирования телекоммуникационных сигналов по маске, отладки схем с перемежающимися и периодическими сигналами, а также задач, где требуется синхронизация по времени.

Частота дискретизации в реальном времени до 2,5 ГГц / с, стандартная глубина памяти 70 Мбит / с, скорость захвата сигналов более 200 000 Вт / с / с, непрерывная запись и анализ более 100 000 сигналов, до 256 уровней интенсивности яркости дисплея.

Удобный 8-дюймовый TFT LCD, WVGA (800 × 480) дисплей осциллографа обеспечивает яркое и четкое отображение осциллограмм.

Для того, чтобы использовать полностью все возможности цифровых осциллографов, нужно понимать основы цифровой осциллографии, с которыми мы предлагаем вам ознакомиться в нашей статье на сайте pribor.kz "Основы цифровой осциллографии".

В помощь специалистам, приводим краткий словарь цифровой осциллографии на нашем сайте pribor.kz в статье "Краткий англо-русский словарик для цифровой осциллографии".



Технические характеристики

Модель UPO3254E
Аналоговая полоса пропускания 250 МГц
Число каналов 4
Частота выборки 2.5GS / s (один канал), 1.25GS / s (два канала / четыре канала)
Глубина памяти Каждый канал: автоматический, 7kpts, 70kpts, 700kpts, 7Mpts, 70Mpts по выбору
(открыть 4 канала одновременно)
Скорость захвата формы волны 200,000wfms / с
Шкала времени (с / дел) 2 нс / дел ~ 40 с / дел (частота дискретизации в реальном времени, отображение глубины памяти) 【Шаг за 1-2-4 срыва】
Входное сопротивление (1 МОм ± 1%) II (18 пФ ± 3 пФ)
Вертикальная шкала (В / дел) 1 мВ / дел. ~ 20 В / дел. (1 МОм)
Точность усиления постоянного тока <5 мВ: ± 3%, ≥5 мВ: ± 2%
Запись сигнала Один канал: 100 000 кадров; Регулируемый интервал: 1.00 мс ~ 1000 с
Типы триггеров Edge, Runt, Window, Nth Edge, Задержка, Сверхурочные, Длительность, Настройка / Удержание, Ширина импульса, Наклон, Видео, Код; RS232 / UART, I2C, SPI, USB, CAN, LIN, FlexRay
Декодирование шины RS232 / UART, I2C, SPI, USB, CAN, LIN, FlexRay
Волновые операции A + B, AB, AxB, A / B, FFT, редактируемые расширенные и логические операции
Авто измерения Макс., Мин., Высокий, Низкий, Ampl, Pk-Pk, Средний, Средний, CycMean, RMS, CycRMS, Период, Частота, Повышение, Падение, Задержка подъема, Задержка падения, + Ширина, -Ширина, FRR, FRF, FFR, FFF, LRF, LRR, LFR, LFF, + Duty, -Duty, Area, CycArea, OverSht, PreSht, Phase, всего 34 параметра
Дисплей измерения 5 типов
Статистика измерений Среднее, Макс, Мин, стандартное отклонение и количество измерений
Частотомер 6 бит
Интерфейсы Стандартный: USB-хост, USB-устройство, LAN, EXT Trig, AUX Out (выход Trig, Pass / Fail), VGA
Дополнительно: AWG
Общие характеристики
Питание 100 В ~ 240 В ACrms, 50 Гц / 60 Гц
Дисплей 8-дюймовый TFT LCD, WVGA (800 x 480)
Цвет  Белый и серый
Вес нетто 4,2 кг
Габариты 370 мм х 195 мм х 125 мм

АКСЕССУАРЫ

Цена с НДС. Гарантия 1 год.

Комплектация определяется заводом изготовителем и может изменяться по его усмотрению.​



ТОО Test instruments является официальным дистрибьютором компании UNI-TREND GROUP LIMITED и поставляет оригинальную продукцию напрямую от производителя.
Сертификат

Основные
Производитель  UNIT
Страна производительГонконг
ТипЦифровой
Форм-фактор  Настольный
Полоса пропускания250 МГц
Число каналов4
Питание  Сеть 220В
Вес4.2 кг
Гарантийный срок  12 мес
СостояниеНовое
