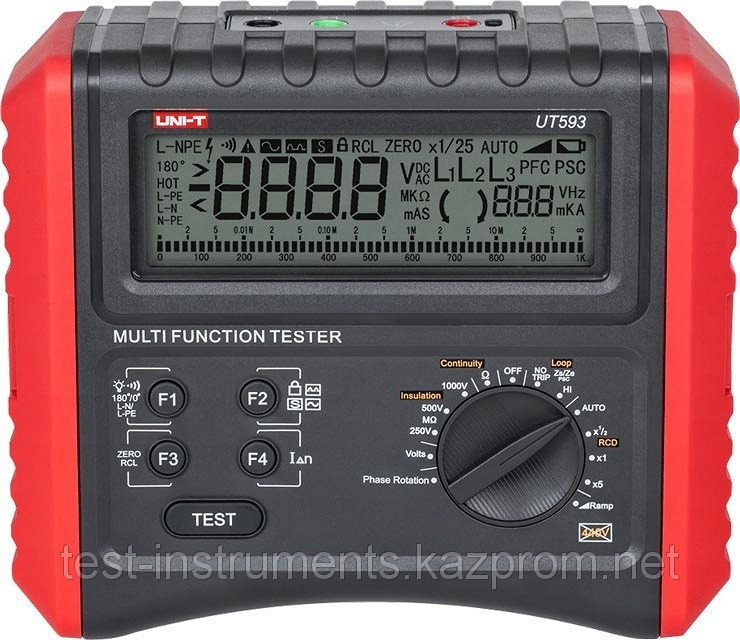

UT593 прибор для измерения и проверки параметров электробезопасности. Внесён в реестр РК

Описание

Прибор для измерения и проверки  параметров электробезопасности UT593 относится к семейству приборов, внесенных с реестр СИ РК, и позволяющих производить комплексные замеры параметров электросетей и устройств защиты в сетях напряжением до 440 Вольт.

Прибор UT593 произведен по самым современным технологиям и позволяет заменить несколько приборов, которые должны быть у каждого электрика:
- Мегаомметр  для измерения сопротивления изоляции до 1000 МОм тестовым напряжением 1000 В
- Миллиометр для измерения металлосвязи тестовым током 200 мА с разрешением от 10 миллиОм
- Тестер УЗО (устройств защитного отключения) с измерением времени срабатывания УЗО и тока срабатывания
- Измеритель сопротивления петли короткого замыкания от 0,01 до 2000 Ом с вычислением ожидаемого тока КЗ до 26000 А.
- Указатель чередования фаз
- Вольтметр переменного напряжения до 440 Вольт
- Частотомер от 20 до 100 Гц.



Технические характеристики

Характеристики	Диапазон		Лучшая Точность
модель			UT593
Измерение сопротивления изоляции (Ом)	Выходное напряжение	250 В  /500 В / 1000 В	±10%
	250 В	0,05 МОм ~ 250 МОм	±(5%+5)
	500 В	0,05 МОм ~ 500 МОм
	1000 В	0,05 МОм ~ 1000 МОм
	Ток короткого замыкания		<2 мА
Измерение сопротивления заземляющих цепей (металлосвязь)	Диапазон	0,00 Ом ~ 199 Ом	±(2%+5)
	Тестовый ток	0,00 ～ 2 Ом:> 200 мА	√
Измерение слабым током L-N сопротивления петли «линия-нейтраль» Rline без отключения УЗО	Диапазон	0.01 Ом ~ 2000 Ом	±(5%+5)
	Рабочее напряжение (частота)	195 В~ 440 В (45 Гц~ 65 Гц)	√
	Тестовый ток	20 А	√
	Диапазон расчетного тока короткого замыкания	0 kA ~ 26 kA	√
Измерение сильным током сопротивления L-PE петли КЗ «фаза-земля» и тока короткого замыкания PFC с отключением УЗО	Диапазон	0.05 Ом ~ 2000 Ом	±(5%+5)
	Рабочее напряжение (частота)	195 В~ 253 В (45 Гц~ 65 Гц)	√
	Тестовый ток	20 А	√
	Диапазон расчетного тока короткого замыкания	0 kA ~ 26 kA	√
Измерение слабым током сопротивления петли КЗ L-PE без отключения NO TRIP	Диапазон	1,00 Ом ~ 2000 Ом	±(5%+5)
	Рабочее напряжение (частота)	195 В~ 253 В (45 Гц~ 65 Гц)	√
	Тестовый ток	15 мА	√
	Диапазон расчетного тока короткого замыкания	0 kA ~ 26 kA	√
Тест УЗО	Рабочее напряжение (частота)	195 В~ 253 В (45 Гц~ 65 Гц)	√
	Тестовый ток	10 мА / 30 мА / 100 мА / 300 мА / 500 мА	±10%
	Измерение времени отключения	× 1/2 * I △ n Диапазон: 0 мс ～ 2000 мс	±(5%+5)
		× 1 * I △ n Диапазон: 0 мс ～ 300 мс
		× 1 * I △ n Диапазон: 0 мс ～ 500 мс (в режиме обратного отсчета)
		× 5 * I △ n Диапазон: 0 мс ～ 40 мс	±(5%+5)
Тест последовательности и перекоса фаз	Рабочее напряжение (частота)	100 В~ 440 В (45 Гц~ 65 Гц)	√
	Отображение результата	Прямая последовательность L1-L2-L3 ; Обратная последовательность L1-L3-L2 ; Индикация обрыва фазы: Любой L1,L2,L3	√
Тест частоты		20 ~ 100 Гц	± 2%
Измерение переменных напряжений	Диапазон	0 В ~ 440 В	±(5%+2)
	Частотный отклик	45 Гц ~ 60 Гц	√
	Разрешение	1 В	√
Характеристики
Дисплей – ЖК , разрядность	9999
Автоматическое выключение			√
Индикация низкого уровня заряда батареи			√
Хранилище данных			√
ЖК подсветка			√
Параметры окружающей среды при работе	Температура от 0 до 40 °C , Относительная влажность не более 85%		√
Параметры окружающей среды при хранении	Температура от -20 до 60 °C , Относительная влажность не более 90%		√
Общие характеристики
Питание	Батарея 1,5 В (АА) × 8 шт.
Размер ЖК	125 мм × 37 мм
Цвет	Красный и серый
Вес нетто	1000 г.
Габариты	210 мм × 175 мм × 90 мм



Руководства по эксплуатации UT593

Перевод инструкции прибора для проверки параметров электробезопасности UT593 на русском языке



Таблица различий моделей UNI-T 590-серии

Основное отличие между UT593 и UT595 заключается в функционале тестирования УЗО (устройств защитного отключения): модель UT595 может тестировать УЗО при двукратном токе, тогда как UT593 этой функции не имеет.

Комплектация определяется заводом изготовителем и может изменяться по его усмотрению.


Ознакомиться с другими приборами UNI-T 500-й серии Вы можете на нашем сайте в статье  "Приборы UNI-T 500-й серии в реестре Средств Измерений Республики Казахстан".



Сертификат об утверждении типа средств измерений

Прибор прошёл государственные испытания с целью утверждения типа и внесён в реестр средств измерений, допущенных к применению и импорту в Республике Казахстан.



Сертификат дистрибьютора

ТОО Test instruments является официальным дистрибьютором компании UNI-TREND GROUP LIMITED и поставляет оригинальную продукцию напрямую от производителя.



Опасайтесь подделок!

К сожалению, на рынок Казахстана поступает контрафактная продукция, изготовленная из низкокачественных комплектующих и материалов.
Как отличить оригинальный прибор от поддельного читайте в нашей статье "Как отличить подделку от оригинала".
