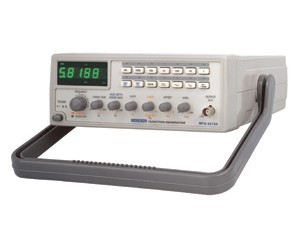

MATRIX MFG 8219A Функциональный НЧ генератор

  MATRIX MFG 8219A Функциональный НЧ генератор
В наличииКод: MFG 8219A

109 000 Тг.

  • +7 показать номер +77273799955
  • +77273799893 факс
  • Бесплатная
    доставка
  • Контакты
    • Телефон:
      +77273799955
      +77273799893, факс
    • Контактное лицо:
      Test Instruments
    • Адрес:
      Розыбакиева 184, Алматы, Казахстан
    • Email:
      support@ti.kz

Описание

Эта серия функциональных генераторов представляет приборы, позволяющие получать стабильные сигналы с малыми искажениями в диапазоне частоты до 3 МГц.

1) Выходной сигнал с малыми искажениями: синус, треугольный, прямоугольный и пилообразный.
2) Частота выходного сигнала регулируется в пределах диапазона (семь декадных поддиапазонов): 0.3 Гц – 3 МГц (MFG-8215A/8216A/8219A).
3) Регулируемые длительность и отношение верхней/нижней частот СВИП-модуляции с логарифмической или линейной зависимостью.
4) Регулируемый коэффициент заполнения периода импульса, возможность инверсии сигнала.
5) Внешнее управление частотой (VCF).
6) AM или FM модуляция, внутреннее или внешнее управление модуляцией.
7) Дублирующий выход сигнала ТТЛ уровня или КМОП с регулируемым уровнем.
8) Основной выход 50 Ом с возможностью регулируемого постоянного смещения и аттенюатором 20 дБ.



Технические характеристики

  MFG-8215A/8216A/8219A  MFG-8250A/8255A
Основные характеристики
Частота 0.3 Гц~3 МГц (7 диапазонов)  0.5 Гц~5 МГц (7 диапазонов)
Амплитуда двойная ≥10 В, (при нагрузке 50 Ом) двойная ≥10 В, (при нагрузке 50 Ом)
Импеданс 50 Ом±10%  50 Ом±10%
Аттенюатор -20±1 дБ x2  -20±1 дБ x2
Постоянное смещение  смещение
<-5 В~>5 В (при нагрузке 50 Ом)
смещение
<-5 В~>5 В (при нагрузке 50 Ом)
Регулировка коэффициента заполнения периода  80%–20%–80% до 1 МГц, плавная регулировка  80%–20%–80% до 1 МГц, плавная регулировка
Дисплей 6 цифр, светодиодный *MFG-8215A не имеет дисплея.  6 цифр, светодиодный
Точность установки частоты ±5%+1 Гц (в положении 3.0) *только для MFG-8215A.  ………………………..
Синусоидальный сигнал
Гармонические искажения  ≤1%, 0.3 Гц~200 кГц суммарный коэффициент гармоник ≤35 дБ относительно основной гармоники для всего диапазона (при уровне сигнала от 1/10 до МАКСИМУМА).  ≤1%, 0.3 Гц~200 кГц суммарный коэффициент гармоник ≤35 дБ относительно основной гармоники для всего диапазона (при уровне сигнала от 1/10 до МАКСИМУМА).
Нестабильность амплитуды

<0.3 дБ, 0.3 Гц~300 кГц

<0.5 дБ, 300 кГц~3 МГц

<0.3 дБ, ниже 500 кГц

<1 дБ, ниже 5 МГц

Треугольный сигнал
Линейность

≥98%, 0.3 Гц~100 кГц

≥95%, 100 кГц~3 МГц

≥98%, 0.5 Гц~100 кГц

≥95%, 100 кГц~5 МГц

Меандр
Симметрия ±2%, 0.3 Гц~100 кГц  ±2%, 1 Гц~100 кГц
Длительность фронта и спада  ≤100 нс при максимальной амплитуде (нагрузка 50 Ом)  ≤100 нс при максимальной амплитуде (нагрузка 50 Ом)
Выход КМОП
Амплитуда 4.0±1.0 В~14.5±0.5 В, регулируемая  4.0±1.0 В~14.5±0.5 В, регулируемая
Длительность фронта и спада  ≤120 нс  ≤120 нс
Выход ТТЛ
Амплитуда ≥3 В  ≥3 В
Нагрузочная способность  20 ТТЛ входов  20 ТТЛ входов
Длительность фронта и спада  ≤25 нс ≤25 нс
Вход управления частотой (VCF)
Входное напряжение  0 В~10±1 В (100:1)  0 В~10±1 В (100:1)
Входной импеданс  10 кОм±10%  10 кОм±10%
Вход напряжение/частота (GCV) (только для MFG-8219A/8255A)
Входное напряжение  0 В~2 В пропорционально частоте выходного сигнала.  0 В~2 В пропорционально частоте выходного сигнала.
СВИП-модуляция (только для MFG-8219A/8255A)
Включение режима  ручное, переключатель  ручное, переключатель
Отношение частот  максимум 100:1, регулируемое  максимум 100:1, регулируемое
Период модуляции  0.5 сек.~30 сек., регулируемая  0.5 сек.~30 сек., регулируемая
Режим модуляции  линейная/логарифмическая зависимость, выбирается установкой переключателя  линейная/логарифмическая зависимость, выбирается установкой переключателя
Амплитудная модуляция (только для MFG-8219A/8255A)
Глубина модуляции  0-100%  0-100%
Частота модулирующего сигнала

400 Гц, внутренняя (INT);

0 Гц~1 МГц, внешняя (EXT)

400 Гц, внутренняя (INT);

0 Гц~1 МГц, внешняя (EXT)

Частота несущей  100 Гц~3 МГц (-3 дБ)  100 Гц~3 МГц (-3 дБ)
Амплитуда внешнего сигнала (EXT)  ≤10 В для 100% модуляции  ≤10 В для 100% модуляции
Частотная модуляция (только для MFG-8219A/8255A)
Девиация частоты  0~±5%  0~±5%
Частота модулирующего сигнала

400 Гц, внутренняя (INT);

0 Гц~20 кГц, внешняя (EXT)

400 Гц, внутренняя (INT);

0 Гц~20 кГц, внешняя (EXT)

Амплитуда внешнего сигнала (EXT)  ≤10 В для 10% модуляции  ≤10 В для 10% модуляции
Частотомер
Внутр./внешн. сигнал  ручное, переключатель  ручное, переключатель
Диапазон измеряемой частоты

0.3 Гц~3 МГц, внутр. сигнал

5 Гц~100 МГц, внешн. сигнал (EXT)

0.5 Гц~5 МГц, внутр. сигнал 5 Гц~100 МГц, внешн. сигнал (EXT)
Погрешность погрешность времени счета ±1 знак  погрешность времени счета ±1 знак
Погрешность времени счета  ±20х10-6 (23°C±5°C) после 30 минут предварительного прогрева  ±20х10-6 (23°C±5°C) после 30 минут предварительного прогрева
Разрешение макс. разрешение 10 нГц для 1 Гц и 0.1 Гц для 100 МГц  макс. разрешение 10 нГц для 1 Гц и 0.1 Гц для 100 МГц
Входной импеданс  1 Мом/150 пФ  1 Мом/150 пФ
Чувствительность

≤35 мВ, действ. (5 Гц~80 МГц) ≤45 мВ, действ (80 МГц~100 МГц)

*MFG-8215A не имеет встроенного частотомера

≤35 мВ, действ. (5 Гц~80 МГц) ≤45 мВ, действ (80 МГц~100 МГц)





Комплектация определяется заводом изготовителем и может изменяться по его усмотрению.

Цена с НДС. Гарантия 1 год.

Размеры 251 мм 91 мм 291 мм

Характеристики
Основные
Производитель   Matrix
Страна производитель Китай
Состояние Новое
Единицы измерения частоты МГц
Минимальный диапазон частот 0.3
Максимальный диапазон частот 3.0
Спецификация
