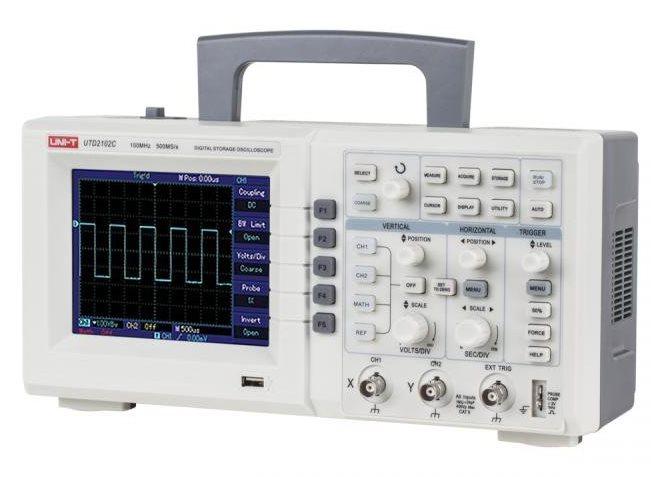

UTD2102C Осциллограф 100МГц, 2-х канальный UNI-T

Описание

Цифровой 2-х канальный осциллограф UTD2102C в настольном исполнении, осуществляет скоростное, до 500 млн выборок в секунду  преобразование аналоговых сигналов в цифровые с последующим выводом информации на дисплей в виде графиков.

UTD2102C позволяет устойчиво наблюдать за быстротекущими электрическими процессами в полосе частот до 100 МГц.

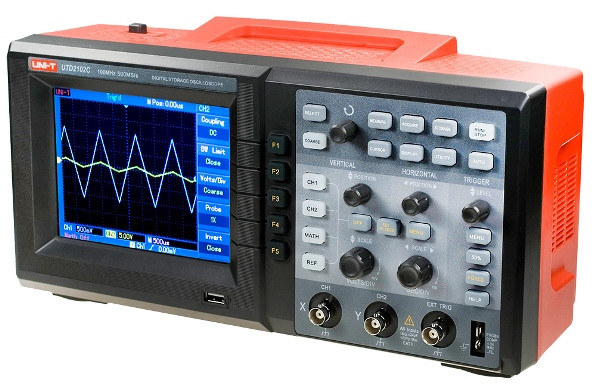

Цвет корпуса в ассортименте без права выбора.



Дополнительные функции

 - Поддерживает связь с компьютером,

 - Производит запись и воспроизведение форм сигналов и настроек,

 - Выполняет математическую обработку сигналов (преобразование Фурье — анализ спектра, арифметические операции),

 - Имеет различные виды синхронизации (внешнюю, по сети питания, по видеосигналу, по фронту сигнала, поочередную 2-х каналов),

Экранное меню на английском языке, подробное руководство на русском языке, после продажная поддержка, предпродажная подготовка и демонстрация.



Основы цифровой осциллографии

Для того, чтобы использовать полностью все возможности цифровых осциллографов, нужно понимать основы цифровой осциллографии, с которыми мы предлагаем вам ознакомиться в нашей статье на сайте pribor.kz "Основы цифровой осциллографии".



Словарик для цифровой осциллографии

В помощь специалистам, приводим краткий словарь цифровой осциллографии на нашем сайте pribor.kz в статье "Краткий англо-русский словарик для цифровой осциллографии".



Технические характеристики

Полоса пропускания	100 МГц
Время нарастания	≤ 3,5 нс
Скорость выборки	500 МВ/с, в реальном масштабе времени
Чувствительность по вертикали	2 мВ – 5В
Объем памяти	1024 к точек
Скорость выборки	500 МВ/с, в реальном масштабе времени, 25 ГВ/с эквивалент
Развертка во времени	5 нс/дел – 50 с/дел
Режимы захвата	По фронту, по параметрам импульса, видео, внешний запуск
Кол-во автоматических измерений	28
Интерфейсы	Стандарт: USB Device USB Host, PASS/FALL; опционально: LAN
Математические функции	Сложение, вычитание, умножение, деление, инвертирование, БПФ



Общие характеристики

Питание	100-240 В, 45-440 Гц, САТ II
Дисплей	диагональ 145 мм; 320 x 240; цветной
Вес	4 кг
Габариты	320 мм х 150 мм х 130 мм



АКСЕССУАРЫ

Комплектация определяется заводом изготовителем и может изменяться по его усмотрению.​



Руководства по эксплуатации UTD2102C

Перевод инструкции осциллографа UTD2102C на русском языке



Сертификат дистрибьютора

ТОО Test instruments является официальным дистрибьютором компании UNI-TREND GROUP LIMITED и поставляет оригинальную продукцию напрямую от производителя.
