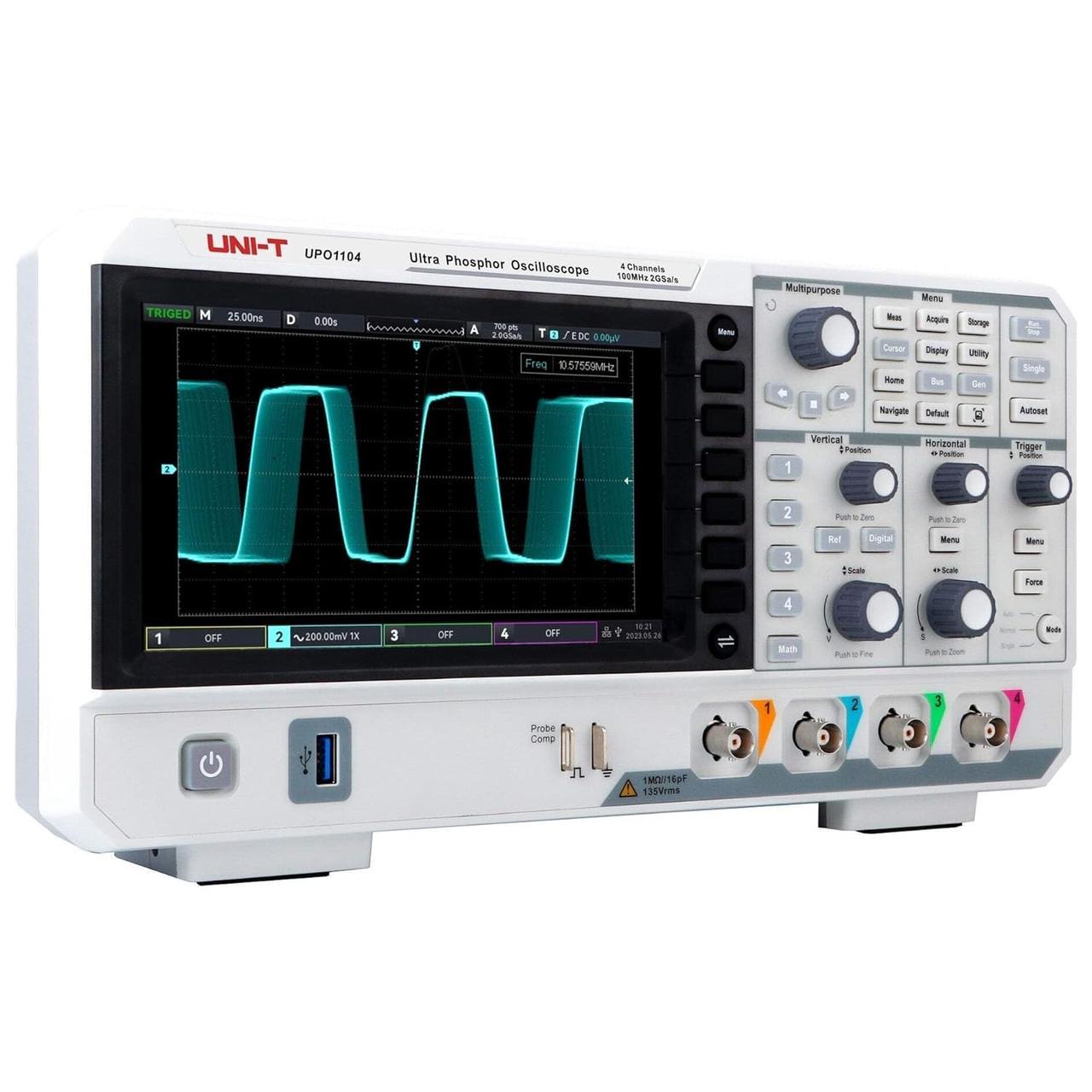

UPO1104 Осциллограф с технологией цифрового люминофора (DPO) 100 МГц, 4-х канальный UNI-T

Описание

4-х канальный цифровой осциллограф UP1104 с полосой пропускания 100 МГц, построенный на базе Ultra Phosphor 2.0 (технология цифрового люминофора или цифрового фосфора). Осциллограф UPO1104 построен на основе специализированной ПЛИС (Программируемой Логической Интегральной микро Схемы), которая в реальном времени выполняет обработку оцифрованных значений входного сигнала. Это значительно повышает вероятность обнаружения быстротекущих явлений, таких как повреждённые импульсы, глитчи и различные переходные процессы, а также предоставляет дополнительные возможности анализа.

При помощи осциллографа UPO1104 одинаково удобно исследовать в реальном времени высокие и низкие частоты, периодические сигналы, переходные процессы и комплексные сигналы. UPO1104 обладает возможностью представления сигнала в реальном времени по оси Z (градации цвета при отображении на дисплее), что отсутствует у обычных цифровых запоминающих осциллографов DSO.

Технология DPO - это идеальный инструмент для тех, кто занимается разработкой и испытанием цифровых и аналоговых устройств, а также любого электронного оборудования. Осциллограф  UPO1104 подходит для глубокого анализа электроники, тестирования телекоммуникационных сигналов по маске, отладки схем с перемежающимися и периодическими сигналами, а также задач, где требуется синхронизация по времени.

Частота выборки в реальном времени 2 Гвыб/с, стандартная глубина памяти 56 МБ.

Используя инновационную технологию параллельной обработки цифровых сигналов, он может достигать сверхвысокой скорости захвата 120 000 осц/с в обычном режиме дискретизации и 500 000 осц/с в режиме Fast Acquire.

Удобный 7-дюймовый TFT LCD,  (800 × 480) дисплей осциллографа обеспечивает яркое и четкое отображение осциллограмм.



Основы цифровой осциллографии

Для того, чтобы использовать полностью все возможности цифровых осциллографов, нужно понимать основы цифровой осциллографии, с которыми мы предлагаем вам ознакомиться в нашей статье на сайте pribor.kz "Основы цифровой осциллографии".



Словарик для цифровой осциллографии

В помощь специалистам, приводим краткий словарь цифровой осциллографии на нашем сайте pribor.kz в статье "Краткий англо-русский словарик для цифровой осциллографии".



Технические характеристики

Модель	UPO1104
Аналоговая полоса пропускания	100 МГц
Число каналов	4
Частота выборки	2.0GSa / s (один канал), 1.0GSa / s два канала,  500MSa / s четыре канала
Максимальная глубина памяти	56 Mpts
Скорость захвата формы волны	150,000 wfms / с, макс. 500 000 wfms / с.
Входное сопротивление	(1 МОм ± 2%) II (16 пФ ± 2 пФ)
Вертикальная шкала (В / дел)	500 мВ / дел. ~ 20 В / дел.
Точность усиления постоянного тока	<10 мВ: ± 4%, ≥10 мВ: ± 3%
Типы триггеров	Edge, Runt, Window, Nth Edge, Delay, Timeout, Patten, Durution, Setuh and hold, Pulse width, Slope,
Декодирование шины	RS232 / UART, I2C, SPI
Волновые операции	A + B, A - B, A x B, A / B, FFT, редактируемые расширенные и логические операции
Авто измерения	36 параметра
Общие характеристики
Питание	100 В ~ 240 В ACrms, 50 Гц / 60 Гц
Дисплей	7-дюймовый TFT LCD, WVGA (800 x 480)
Рабочая температура	От 0°C до 40°C
Температура хранения	От -20°C до 70°C
Относительная влажность воздуха	≤ 60%
Вес нетто	2,45 кг
Габариты	336 мм х 170 мм х 110 мм

АКСЕССУАРЫ



Руководства по эксплуатации UPO1104

Инструкция осциллографа UPO1104 на английском языке



Комплектация определяется заводом изготовителем и может изменяться по его усмотрению.​
