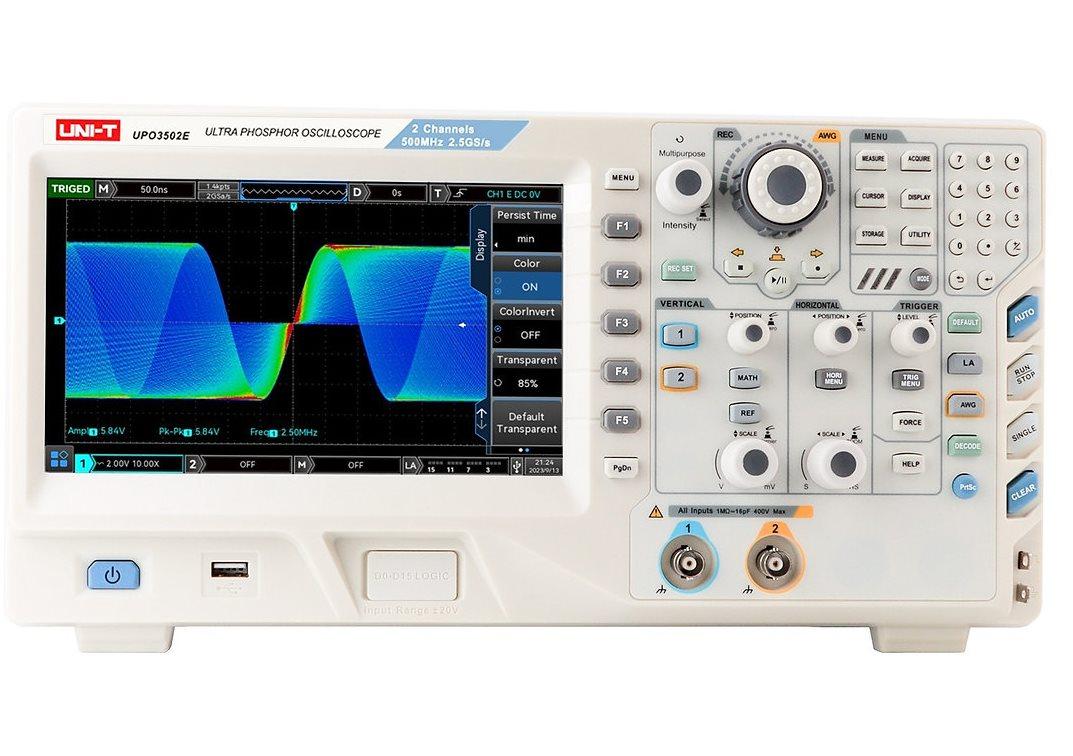

UPO3502E Осциллограф с технологией цифрового люминофора (DPO) 500 МГц, 2-х канальный UNI-T

Описание

2-х канальный цифровой осциллограф UPO3502E с полосой пропускания 500 МГц, построенный на базе технологии DPO (технология цифрового люминофора или цифрового фосфора). Осциллограф UPO3502E построен на основе специализированной ПЛИС (Программируемой Логической Интегральной микро Схемы), которая в реальном времени выполняет обработку оцифрованных значений входного сигнала. Это значительно повышает вероятность обнаружения быстротекущих явлений, таких как повреждённые импульсы, глитчи и различные переходные процессы, а также предоставляет дополнительные возможности анализа.

При помощи осциллографа UPO3502E одинаково удобно исследовать в реальном времени высокие и низкие частоты, периодические сигналы, переходные процессы и комплексные сигналы. UPO3502E обладает возможностью представления сигнала в реальном времени по оси Z (градации цвета при отображении на дисплее), что отсутствует у обычных цифровых запоминающих осциллографов DSO.

Технология DPO - это идеальный инструмент для тех, кто занимается разработкой и испытанием цифровых и аналоговых устройств, а также любого электронного оборудования. Осциллограф  UPO3502E подходит для глубокого анализа электроники, тестирования телекоммуникационных сигналов по маске, отладки схем с перемежающимися и периодическими сигналами, а также задач, где требуется синхронизация по времени.

Частота выборки в реальном времени 2,5 Гвыб/с, стандартная глубина памяти 70 МБ.

Используя инновационную технологию параллельной обработки цифровых сигналов, он может достигать сверхвысокой скорости захвата 200 000 осц/с в обычном режиме дискретизации и 1 000 000 осц/с в режиме Fast Acquire. Эффективный захват случайных сигналов. непрерывная запись и анализ более 100 000 сигналов, до 256 уровней интенсивности яркости дисплея.

Удобный 8-дюймовый TFT LCD, WVGA (800 × 480) дисплей осциллографа обеспечивает яркое и четкое отображение осциллограмм.



Основы цифровой осциллографии

Для того, чтобы использовать полностью все возможности цифровых осциллографов, нужно понимать основы цифровой осциллографии, с которыми мы предлагаем вам ознакомиться в нашей статье на сайте pribor.kz "Основы цифровой осциллографии".



Словарик для цифровой осциллографии

В помощь специалистам, приводим краткий словарь цифровой осциллографии на нашем сайте pribor.kz в статье "Краткий англо-русский словарик для цифровой осциллографии".



Технические характеристики

Модель	UPO3354E
Аналоговая полоса пропускания	500 МГц
Число каналов	2
Частота выборки	2.5GS / s (один канал), 1.25GS / s (два канала / четыре канала)
Глубина памяти	Каждый канал: автоматический, 7kpts, 70kpts, 700kpts, 7Mpts, 70Mpts по выбору (открыть 4 канала одновременно)
Скорость захвата формы волны	1 000,000 wfms / с
Шкала времени (с / дел)	2 нс / дел ~ 40 с / дел (частота дискретизации в реальном времени, отображение глубины памяти) 【Шаг за 1-2-4 срыва】
Входное сопротивление	(1 МОм ± 1%) II (18 пФ ± 3 пФ)
Вертикальная шкала (В / дел)	1 мВ / дел. ~ 20 В / дел. (1 МОм)
Точность усиления постоянного тока	<5 мВ: ± 3%, ≥5 мВ: ± 2%
Запись сигнала	Один канал: 100 000 кадров; Регулируемый интервал: 1.00 мс ~ 1000 с
Типы триггеров	Edge, Runt, Window, Nth Edge, Задержка, Сверхурочные, Длительность, Настройка / Удержание, Ширина импульса, Наклон, Видео, Код; RS232 / UART, I2C, SPI, USB, CAN, LIN, FlexRay
Декодирование шины	RS232 / UART, I2C, SPI, USB, CAN, LIN, FlexRay
Волновые операции	A + B, AB, AxB, A / B, FFT, редактируемые расширенные и логические операции
Авто измерения	Макс., Мин., Высокий, Низкий, Ampl, Pk-Pk, Средний, Средний, CycMean, RMS, CycRMS, Период, Частота, Повышение, Падение, Задержка подъема, Задержка падения, + Ширина, -Ширина, FRR, FRF, FFR, FFF, LRF, LRR, LFR, LFF, + Duty, -Duty, Area, CycArea, OverSht, PreSht, Phase, всего 34 параметра
Дисплей измерения	5 типов
Статистика измерений	Среднее, Макс, Мин, стандартное отклонение и количество измерений
Частотомер	6 бит
Интерфейсы	Стандартный: USB-хост, USB-устройство, LAN, EXT Trig, AUX Out (выход Trig, Pass / Fail), VGA Дополнительно: AWG
Общие характеристики
Питание	100 В ~ 240 В ACrms, 50 Гц / 60 Гц
Дисплей	8-дюймовый TFT LCD, WVGA (800 x 480)
Цвет	Белый и серый
Вес нетто	4,2 кг
Габариты	370 мм х 195 мм х 125 мм

АКСЕССУАРЫ



Руководства по эксплуатации UPO3502E

Инструкция осциллографа UPO3502E на английском языке



Комплектация определяется заводом изготовителем и может изменяться по его усмотрению.​



Сертификат дистрибьютора

ТОО Test instruments является официальным дистрибьютором компании UNI-TREND GROUP LIMITED и поставляет оригинальную продукцию напрямую от производителя.
