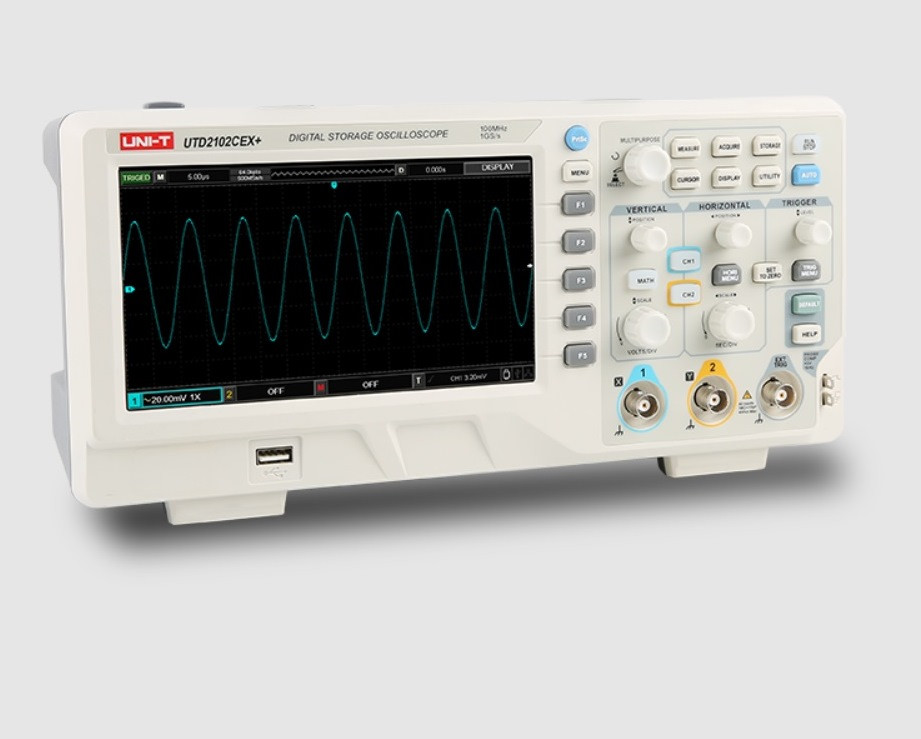

UTD2102CEX+ Осциллограф 100МГц, 2-х канальный UNI-T

  • В наличии
  • Код: UTD2102CEX+

295 800

+7 (727) 379-99-55
  • +7 (727) 379-98-93
  • +7 (705) 229-99-55
возврат товара в течение 14 дней по договоренности
UTD2102CEX+ Осциллограф 100МГц, 2-х канальный UNI-T
UTD2102CEX+ Осциллограф 100МГц, 2-х канальный UNI-T
295 800
В наличии
+7 (727) 379-99-55
  • +7 (727) 379-98-93
  • +7 (705) 229-99-55
Описание
Характеристики
Спецификация
Информация для заказа

Описание

Цифровой 2-х канальный осциллограф UTD2102CEX+ в настольном исполнении является лидером среди высокопроизводительных экономичных осциллографов с частотой дискретизации 1 Гвыб/с и большим экраном.
Осциллограф UTD2102CEX+ обладает такими функциями, как БПФ, запись и воспроизведение, режим прокрутки, альтернативный режим запуска.
Обеспечивает более богатый режим запуска, 34 вида автоматического измерения параметров и общие функции математических операций, а также оптимизирует работу панели, что значительно повышает эффективность работы и может легко справляться с потребностями измерения сложных сигналов.
UTD2102CEX+ это осциллограф с простым управлением и понятным интерфейсом.

Для работы нужно иметь чистую флешку с FAT-32, без посторонних файлов, чтобы прибор её увидел.
Цветной экран осциллографа с диагональю 7 дюймов и разрешением 800 Х 480 пикселей. Время нарастания сигнала менее 3,5нс.



Дополнительные функции

 - Поддерживает связь с компьютером через USB-порт,

 - Производит запись и воспроизведение форм сигналов и настроек. Осциллограф обладает внутренней памятью, способной автоматически запоминает настройки управления, форматы осциллограмм, в том числе и Bitmap.

 - Выполняет математическую обработку сигналов (преобразование Фурье — анализ спектра, арифметические операции),

 - Имеет различные виды синхронизации (внешнюю, по сети питания, по видеосигналу, по фронту сигнала, поочередную 2-х каналов),



Для того, чтобы использовать полностью все возможности цифровых осциллографов, нужно понимать основы цифровой осциллографии, с которыми мы предлагаем вам ознакомиться в нашей статье на сайте pribor.kz "Основы цифровой осциллографии".

В помощь специалистам, приводим краткий словарь цифровой осциллографии на нашем сайте pribor.kz в статье "Краткий англо-русский словарик для цифровой осциллографии".



Технические характеристики

Число каналов

2

Полоса пропускания

100 МГц

Время нарастания

≤ 3,5 нс

Вертикальное разрешение

8 бит

Цена деления

1 мВ/дел~20 В/дел (с шагом 1-2-5)

Коэффициент развёртки

2 нс / дел - 50 с / дел

Скорость захвата осциллограмм

5,000 осц./с

Максимальная частота дискретизации

1 ГВыб / с

Размер памяти

64 Кб

Входные параметры

Развязка входа

DC, AC, GND

Входной импеданс

1 МОм ± 2 %, 18 пФ ± 3 пФ

Установка коэффициента затухания

1 Х, 10 Х, 100 Х, 1000 Х

Макс. входное напряжение

± 400 В

Время задержки между каналами

150 нс

Синхронизация

Режимы синхронизации

фронт, длительность импульса, видео сигнал, наклон, альтернативный

Минимальный уровень синхронизации

1 дел.

Диапазон уровня синхронизации

CH1, CH2: ± 5 делений от центра экрана
EXT: ± 3 В
EXT/5: ± 15 В

Синхронизация по фронту

Нарастающий, ниспадающий

Синхронизация по ширине импульса

>, <, <>, положительный, отрицательный, диапазон 20 нс~10 с

Измерения

Измеряемые параметры

максимальное значение, минимальное значение, верхнее, нижнее, амплитуда, среднее значение, CycMean, RMS, C ycRMS, период, частота, нарастание, спад, RiseDelay, FallDelay, положительная длительность импульса, отрицательная длительность импульса, положительный рабочий цикл, отрицательный рабочий цикл, FRR , FRF, FFR, FFF, LRF, LRR, LFR, LFF, Area, CycArea, OverSht, PreSht, Фаза

Одновременные измерения

до 5 параметров

Режимы измерений

автоматический, курсорный

Математические функции

Функции

+, -, ×, ÷, БПФ

Типы окон

Прямоугольное, Хеннинга, Хемминга, Блэкмана

Встроенный частотомер

Разрешение

6 бит

Дисплей

Тип

TFT LCD, диагональ  178 мм (7-дюймов)

Разрешение

800 пикселей по горизонтали×480 по вертикали

Цветность

Цветной

Яркость

Регулируемая

Интерфейсы

Стандартная конфигурация

USB, OTG, Pass / Fail





Общие характеристики

Вес 3,5 кг
Габариты 306 х 147 х 122 мм
Рабочая температура 0℃~+40℃
Температура хранения -20℃~+60℃
Охлаждение Встроенный вентилятор



АКСЕССУАРЫ

Комплектация определяется заводом изготовителем и может изменяться по его усмотрению.​



Руководства по эксплуатации UTD2102CEX+

Инструкции осциллографа UTD2102CEX+ на английском языке



Сертификат дистрибьютора

ТОО Test instruments является официальным дистрибьютором компании UNI-TREND GROUP LIMITED и поставляет оригинальную продукцию напрямую от производителя.

Основные
Вес3.5 кг
ПитаниеСеть 220В
ПроизводительUNIT
Гарантийный срок12 мес
Высота122 мм
Ширина147 мм
Страна производительГонконг
Длина306 мм
ТипЦифровой
Форм-факторНастольный
СостояниеНовое
Число каналов2
Полоса пропускания100 МГц
Время нарастания сигнала3.5 нсек
  • Цена: 295 800
