Графикалық Datalogger мультиметрлерін тіркейтін

Ғылым, оқыту, жөндеу және әртүрлі жабдықтарға техникалық қызмет көрсету саласындағы бірқатар зерттеу мәселелерін шешу кезінде уақыт өте келе үздіксіз өзгеріп отыратын кернеулер немесе температуралар сияқты өлшенетін шамаларды жазу қажеттілігі жиі туындайды.

Бұрын бұл мәселені шешу үшін механикалық магнитофондар қолданылған, бірақ микроэлектроника мен микропроцессорлық инженерия саласындағы жетістіктер өлшенген мәндерді үздіксіз жазып, содан кейін бұл мәндерді график түрінде көрсетуге қабілетті мультиметрлердің жаңа түрін жасауға әкелді. Осы типтегі мультиметрлерді графикалық, тіркеуші немесе Datalogger мультиметрлері деп те атайды.
Сондай-ақ деректерді қолмен жазатын мультиметрлер бар, бірақ графиктер мен трендтердің дисплей шығысы тек графикалық мультиметрлермен қамтамасыз етіледі.

Графикалық мультиметрлермен шешілетін есептер

Графикалық мультиметрлер өлшенетін шамаларды белгілі бір уақыт аралығында сақтау және талдау қажет болатын бірқатар тапсырмалар үшін қолданылады, мысалы:

• Белгілі бір параметрдің өзгермейтіндігі жабдықтың жұмысына әсер ететін кез келген технологиялық процестердің тұрақсыздығын диагностикалау. Атап айтқанда, эталондық кернеудің тұрақтылығы немесе эталондық көздің сипаттамаларының өзгермейтіндігі.
• Уақыт бойынша өлшенетін шамаларды, мысалы, қоректендіру кернеулерін, температуралық режимдерді бақылау.
• Уақыт өте келе пайда болатын ақауларды жою. Мысалы, электрондық тізбектегі қандай да бір құрамдас бөліктегі кенеттен өшетін кернеуді іздеу.
• Кейбір баяу өзгеретін параметрлер белгілі бір құрамдастарды ауыстыру немесе жөндеу қажеттілігін көрсетуі мүмкін электр жүйелерінің алдын алу. Мысалы, аккумуляторлар немесе конденсаторлар.
• Белгілі бір уақыт кезеңі ішінде олардың сенімділігі мен жұмысының тұрақтылығын бағалау үшін жаңадан әзірленген электрондық құрылғыларды сынау және сынау.
• Кернеуге, кедергіге немесе токқа технологиялық параметрлердің әртүрлі датчиктері мен түрлендіргіштерінің жұмысын тексеру және тіркеу.
• Зертханалық және білім беру зерттеулері, тіркеу мультиметрлері процестердің динамикасын, кейбір шамалардың уақытқа тәуелділігін көрсеткенде және алынған мәліметтерді әрі қарай құжаттау және тереңірек зерттеу үшін пайдалануға мүмкіндік береді.

Графикалық мультиметрлердің жұмыс істеу принципі

Жалпы алғанда, мультиметрлерді тіркеу өте баяу сыпырылатын магнитофонға немесе осциллографқа ұқсайды, бірақ айырмашылығы - уақыт ажыратымдылығы құрылғының жылдамдығымен шектеледі. Әдетте мультиметрлер секундына шамамен 5 өлшем жасайды, ал осциллографтар секундына бірнеше миллион өлшем жасайды.

Бұл айырмашылық мультиметрден алынған өлшемдерді Excel немесе Google Sheets сияқты қарапайым және қолжетімді түрде өңдеуге мүмкіндік береді. Әрине, *xls пішіміндегі стандартты Excel кестесінде ең көбі 65 536 жол, ал xlsx пішімінде 1 048 576 жол болуы мүмкін екенін есте ұстаған жөн. Бұл алынған деректерді өңдеуге арналған файл пішімін таңдағанда ескерілуі керек.

UT181A - қолжетімді графикалық мультиметрдің мысалы

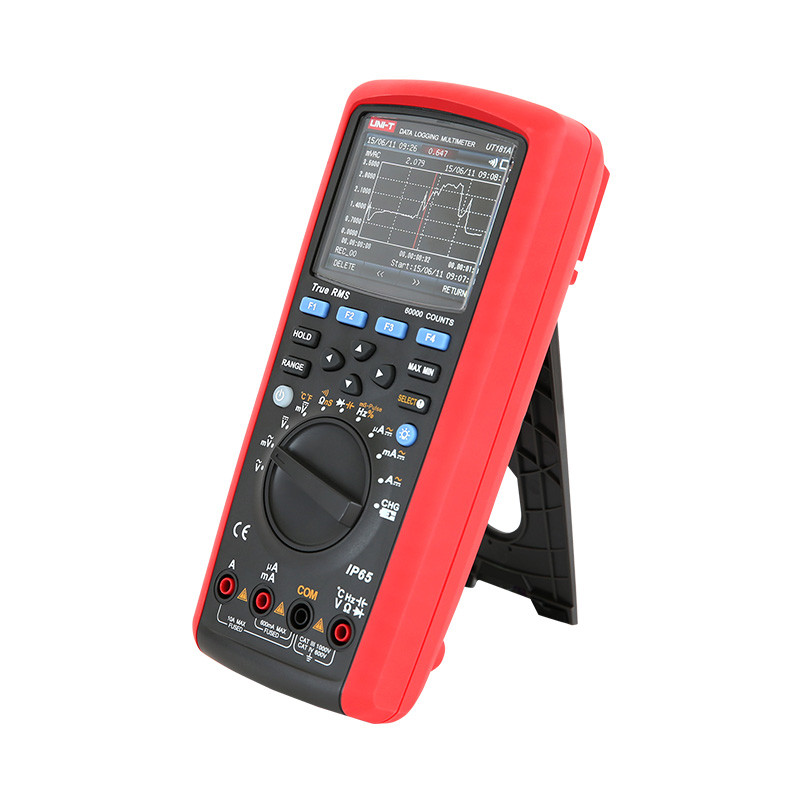

Мысал үшін қарастырайық UT181A тіркеуші графикалық Datalogger мультиметрі , UNI-TREND Technology компаниясы шығарған.

Аспап жоғары дәлдікпен кәдімгі мультиметр сияқты жұмыс істейді, алайда ол өлшенетін мәндерді үздіксіз тіркеуге қабілетті. Жазбаның ұзақтығы пайдаланушы орнатқан өлшемдер аралығына байланысты және бірнеше күннен бір айға дейін немесе одан да көп болуы мүмкін.

Құрылғы компьютерге қосылмай-ақ автономды жұмыс істеуге, сондай-ақ бұрын жазылған мәндерді компьютерге экспорттауға мүмкіндік береді.

Сонымен қатар, көрсеткіштерді компьютерге тікелей жазу мүмкіндігі іске асырылды. Бұл жағдайда жазу тереңдігі енді ештеңемен шектелмейді, тек компьютердің жадымен және Excel бағдарламасында жоғарыда қарастырылған техникалық шектеулермен шектеледі.

Автономды жұмыс және графиктерді қарау

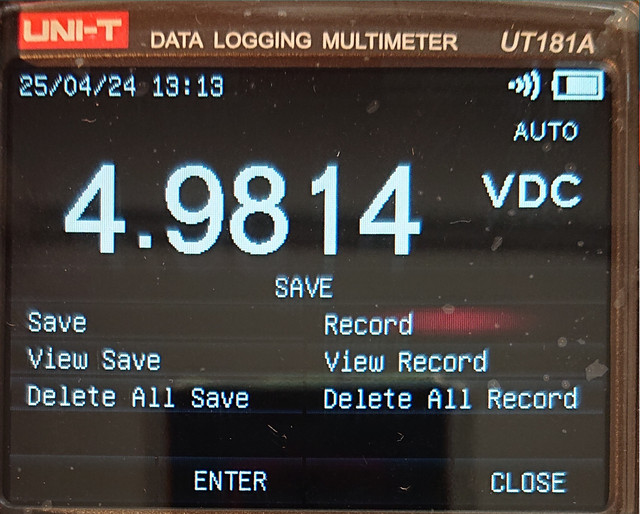

Компьютерге қосылмай офлайн режимде мультиметр көрсеткіштерді өзінің ішкі жадына жазады. Ол үшін алдыңғы панельден Record командасын орнату жеткілікті:

Әрі қарай, жазба параметрлерін конфигурациялау ұсынылады:

Interval - жазба аралығы. Көршілес өлшемдер арасындағы уақыт аралығы немесе деректерді тіркеу жиілігі.

Duration - жазбаның ұзақтығы. Құрылғы автоматты түрде тоқтағанға дейін деректерді жазатын уақыт. Жазбаның максималды ұзақтығы Max Duration көрсеткішімен шектеледі, оны өзгерту мүмкін емес және автоматты түрде есептеледі.
Жазудың ұзақтығы таңдалған аралыққа байланысты, мысалы, егер бұл жағдайда жазу аралығы 1 секундқа орнатылса, онда максималды ұзақтығы 9 күн + 17 сағатты құрайды. Егер аралықты, мысалы, 5 секундқа дейін арттырсақ, яғни көрсеткіштерді жиірек жазатын болсақ, онда жазудың максималды ұзақтығы 48 күн + 14 сағатқа дейін артады:

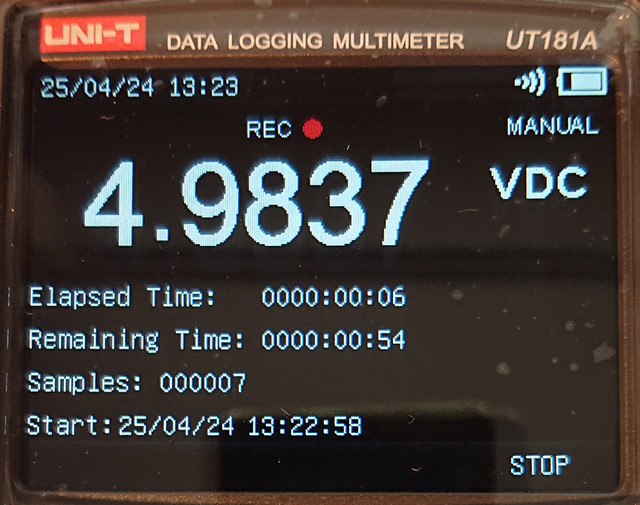

Орнатқаннан кейін мәзірдегі Start батырмасын бассаңыз жеткілікті, деректерді тіркеу басталады, бұл жыпылықтайтын қызыл нүктемен REC жазуы арқылы көрсетіледі:

Past Time - жазба басталғаннан бері өткен уақыт.

Remaining Time - жазбаның соңына дейін қалған уақыт.

Samples - ағымдағы уақыт мезетінде жадқа жазылған көрсеткіштер саны.

Start: - жазудың басталуының күнтізбелік күні мен уақыты.

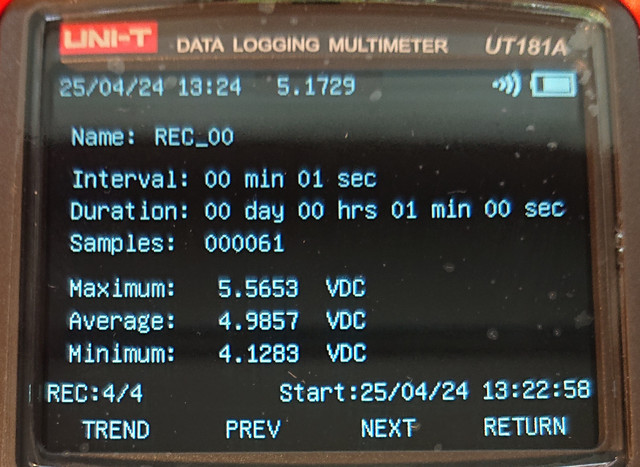

Жазудың белгіленген ұзақтығынан кейін құрылғы жазуды автоматты түрде тоқтатады және дисплейде жазу сипаттамалары бар хабарды көрсетеді:

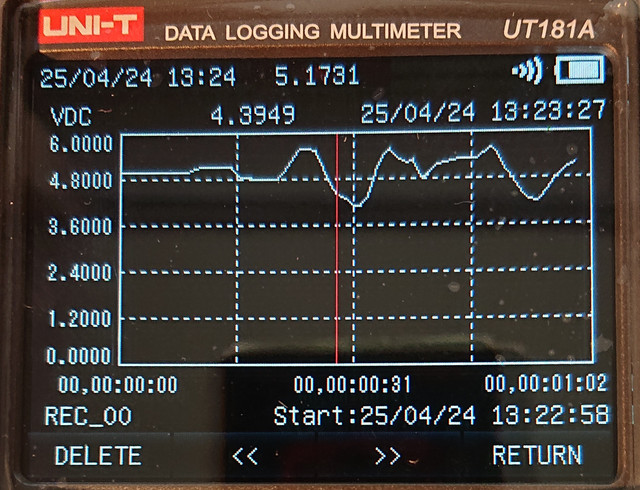

Жиналған деректерді график түрінде шығару қарапайым Trend командасымен жүзеге асырылады:

Меңзерді жылжыту арқылы өлшенген шамалардың мәндерін бір уақытта немесе басқа уақытта бақылауға болады. Әрбір өлшенген шаманың жазылу уақыты дисплейде де көрсетіледі.

Мультиметр жазба деректерін жадта сақтауға және қажет болған жағдайда егжей-тегжейлі зерттеу үшін компьютерге экспорттауға мүмкіндік береді.

Компьютерге қосылу

Компьютерге қосылу үшін құрылғының артқы жағында компьютер мен құрылғының толық электрлік ажыратылуын қамтамасыз ететін оптикалық интерфейс бар.

Қосылым қосымша драйверлерді және қандай да бір параметрлерді орнатусыз кез келген USB порты арқылы қамтамасыз етіледі. USB порты мультиметр мәзірі арқылы қосылады және өшіріледі:

Құрылғы қосуға арналған кабельмен жабдықталған және әдетте қосылым ешқандай техникалық ақауларды тудырмайды.

Компьютерге арналған бағдарламалық жасақтама

Тереңірек зерттеу үшін құрылғы тегін жүктеп алуға болатын меншікті бағдарламалық құралмен жабдықталған өндірушінің сайтында.

Бағдарламалық қамтамасыз етудің негізгі мүмкіндіктері:

• Бұрын жазылған деректерді құрылғының жадынан компьютер жадына импорттаңыз.
• Деректерді компьютер жадына құрылғының жадына жазбай жазу.
• Графиктерді Excel файлдары, сондай-ақ сызбалар ретінде сақтау.

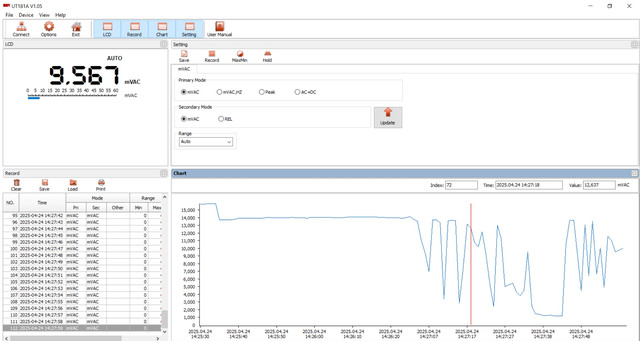

Бағдарламалық құралды орнату әдетте ешқандай қиындық тудырмайды және орнатқаннан кейін бірден жұмыс істей бастайды:

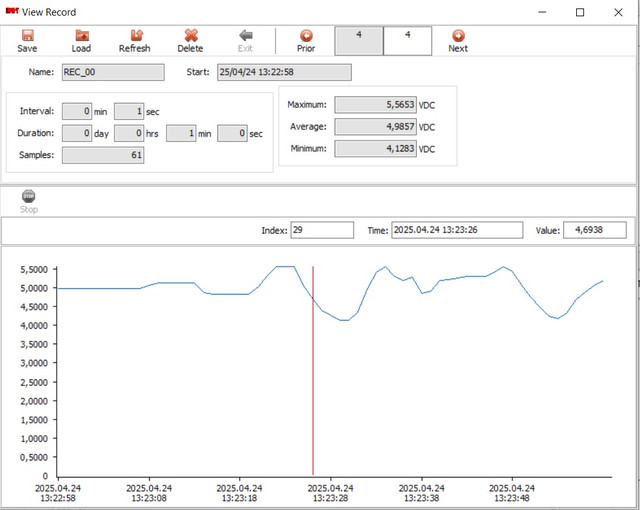

Біз мультиметрдің жадынан компьютерге алдыңғы мысалдан жазбаны импорттаймыз:

Енді біз бұрын алынған өлшемдердің барлығын Excel кестесінде сақтай аламыз:

Мұнда, көріп отырғанымыздай, барлық қажетті ақпарат, соның ішінде нақты жазу уақыты, белгіленген аралық, жазу ұзақтығы және, әрине, уақыттың әрбір нүктесінде өлшенетін шаманың мәні көрсетіледі.

Пайдалану мысалдары

Datalogger мультиметрін тіркейтін электроника мен электротехниканың бірқатар тапсырмалары үшін қолдануға болады. Төменде пайдаланудың бірнеше мысалдары берілген.

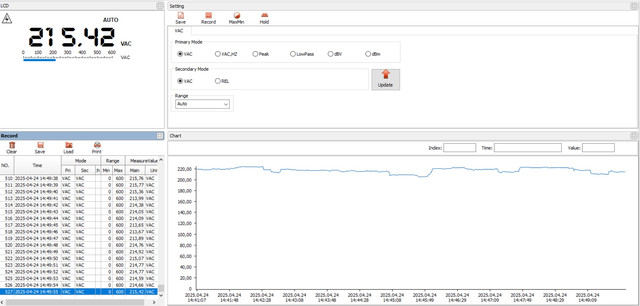

Электр желісінің жағдайын ұзақ уақыт бойы қадағалау.

Ол үшін сынақ сымдарын қуат көзіне жалғау және жазу параметрлерін реттеу жеткілікті:

Бұл мысалда құрылғы желі кернеуін секундына 1 рет өлшеп, бұл ақпаратты уақыт кестесін құру арқылы компьютерге жіберді.

Батарея зарядын бақылау

Графикалық мультиметр кез келген электрондық құрылғының, мысалы, аккумулятор зарядының реттегішінің жұмыс журналын ұзақ уақыт бойы алуға мүмкіндік береді. Сондай-ақ, батареяның қызмет ету мерзімін белгілі бір мәнге дейін білуге болады. Ол үшін зарядтау кезінде сынақ сымдарын батарея терминалдарына тікелей жалғадық:

Графикте аккумулятордың толық зарядталу уақытын, сондай-ақ толық зарядқа жеткеннен кейін іске қосылатын зарядтау реттегішінің дұрыс жұмыс істеуін көру оңай.

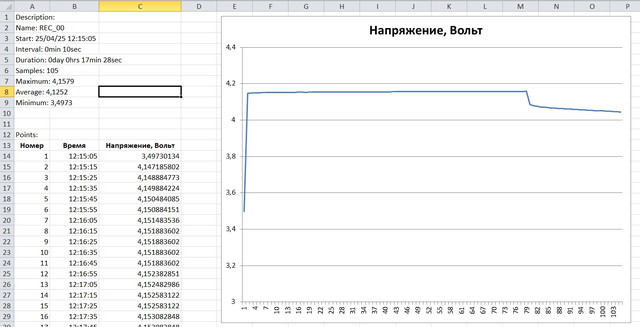

Егжей-тегжейлі зерттеу үшін барлық алынған деректерді Excel бағдарламасына жүктеп алып, процесті стандартты әдістермен зерттеуге болады:

Батареяның қызмет ету мерзімі мен зарядсыздануын бақылау

Аккумулятордың зарядсыздану уақытын және жүктеме кезінде берілетін кернеуді тексеру үшін біз сынақ сымдарын аккумулятормен жұмыс істейтін жүктемеге тікелей жалғадық және келесі деректерді алдық:

Графикте желілік разряд аймағын, жүктеме кезіндегі батареяның қызмет ету мерзімін және кернеудің өзгеруін көру оңай. Жүктемедегі токты біле отырып, батареяның нақты сыйымдылығын оңай орнатуға болады.

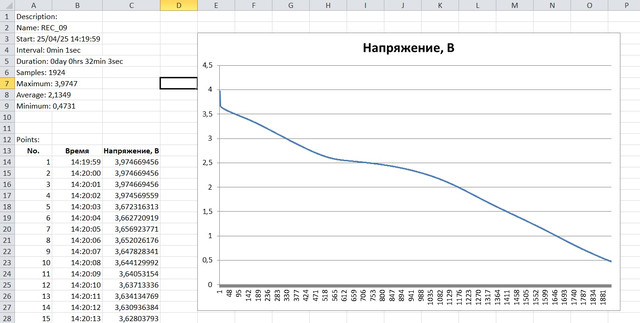

Толығырақ зерттеу үшін алынған мәліметтерді Excel кестесіне жүктеуге болады:

Басқа тіркелетін параметрлер

Сонымен қатар, құрылғы кернеуден басқа өлшенген басқа параметрлерді, мысалы, температураны жазуға мүмкіндік береді. Бұл ретте жинақтағы адаптерді пайдалана отырып, 2 нүктенің температурасын бақылауға болады.

Қорытындылар

Жоғарыда келтірілген мысалдардан көріп отырғанымыздай, бұл графикалық мультиметр өлшенетін шаманың көптеген мәндерін өндіру, содан кейін талдау қажет болатын кең ауқымды зерттеу, зерттеу және жөндеу тапсырмалары үшін қызмет ете алады.

IP бойынша қорғау дәрежесі

UT181A тіркеу мультиметрі IP65 қорғаныс дәрежесіне ие және өнеркәсіптік және далалық қолданбаларда қолданылады. Аспаптарды қорғау дәрежелері туралы толығырақ.

Өлшем құралдарының тізілімі

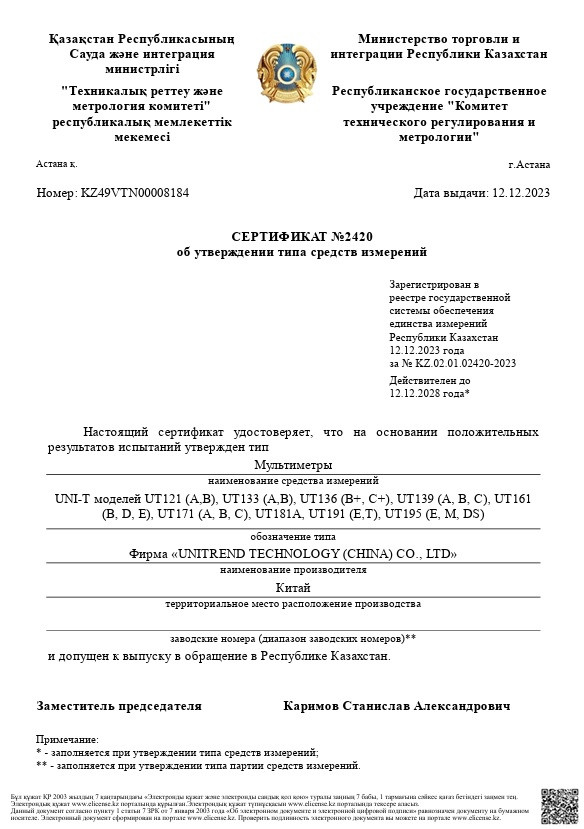

Аспап өлшем құралдарының типін бекіту мәніне мемлекеттік сынақтардан өтті және Қазақстан Республикасының Өлшем құралдарының тізіліміне енгізілді, бұл туралы сертификат куәландырады:

Қолдан жасаудан қорғау

Қолдан жасаудан сақ болыңыз! Жалғанды түпнұсқадан қалай ажыратуға болады, оқыңыз біздің мақалада.

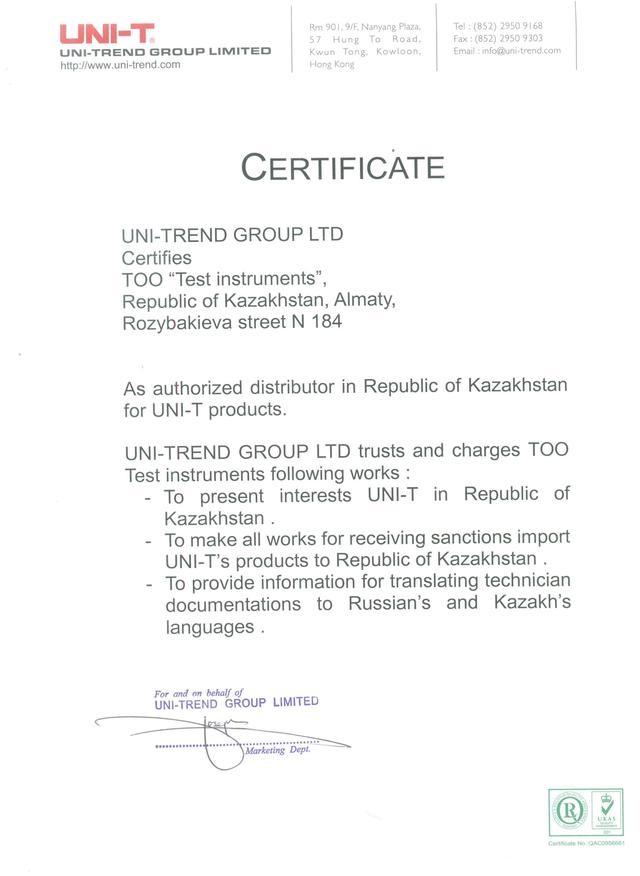

Пайдалану және техникалық қолдау мәселелері бойынша тек Қазақстандағы ресми дистрибьюторға хабарласыңыз:
