Международная система IP маркировки степени защиты приборов

Международная система IP маркировки степени защиты приборов

Защита измерительной техники от воздействий окружающей среды

Измерительные приборы, как никакие другие устройства, подвержены влиянию внешней среды на результаты измерений и работоспособность оборудования.
Более того, точная электроника и механика могут выйти из строя при воздействии влаги, пыли и т.д.
С другой стороны, применение измерительных приборов особенно в промышленности, не обходится без воздействия неблагоприятных внешних факторов.
Немаловажным является и тот факт, что большинство измерительных приборов являются электронными, что предъявляет особые требования по защите от случайных прикосновений к различным токоведущим частям прибора.
Поэтому, производители приборов применяют различные конструктивные решения, чтобы защитить внутреннюю конструкцию прибора.
Для того, чтобы пользователи понимали какие приборы подходят под конкретные внешние условия эксплуатации был разработан специальный международный стандарт маркировки класса защиты IP.



Международный стандарт маркировки степени защиты IP

IP переводится как International Protection или Ingress Protection Rating . По сути это единый стандарт маркировки степени или класса защиты изделий, которому должны подчиняться все производители.
Единый стандарт позволяет любому пользователю любого прибора сразу оценить возможность или невозможность эксплуатации прибора в неблагоприятных природных или промышленных условиях.
IP маркировка, как правило, наносится на корпус прибора и производится согласно  международных стандартов, приведенных в конце данной статьи.

Схема IP маркировки защиты

Многие привыкли к двухзначному обозначению степени защиты, например IP65, однако стандарт предусматривает возможность третьего и четвертого опционального знака.

Маркировка IPabcd расшифровывается так:

a - степень защиты от проникновения внутрь прибора твердых материалов , например пыли или твердых предметов
b - степень защиты от влаги и жидких веществ
c - опционально, степень защиты от опасного контакта
d - опционально, прочие условия эксплуатации или испытаний

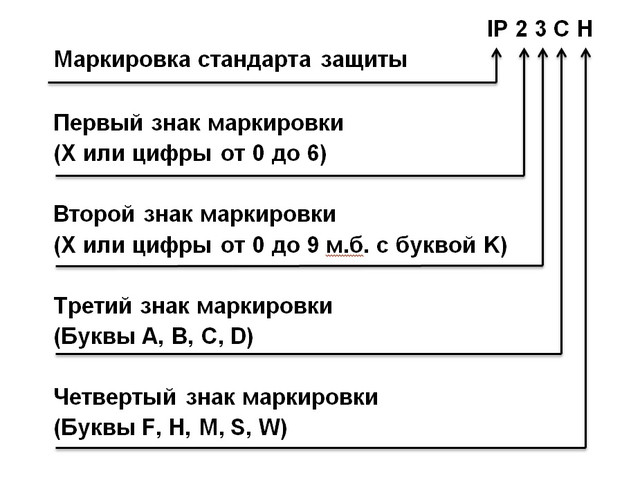

Графическая схема IP маркировки




Для общего ознакомления ниже приведем краткие расшифровки маркировки. Для более детального изучения рекомендуем обратиться непосредственно к стандартам, а также к документации производителя, т. к. характеристики и параметры защиты могут незначительно отличаться у разных производителей.

Первый знак - защита от твердых тел и частиц





Первый знак “a” характеризует защиту от проникновения внутрь прибора твердых предметов и частиц по их размеру. Иными словами, первая цифра показывает какого размеры частицы или предметы могут проникнуть внутрь прибора и повлиять на его работоспособность. Чем больше цифра - тем выше защита:



Знак “a”

Защита от твердых частиц

X

Защита от твердых предметов не нормируется

0

Защита  от проникновения предметов отсутствует

1

Защищено от проникновения предметов диаметром более 50 мм

2

Защищено от проникновения предметов диаметром более 12,5 мм

3

Защищено от проникновения предметов диаметром более 2,5 мм

4

Защищено от проникновения предметов диаметром более 1,0 мм

5

Защищено от проникновения пыли умеренной концентрации

6

Защищено от проникновения пыли любой концентрации



Второй знак - защита от влаги





Второй знак “b” показывает степень защиты от влаги. Чем больше значение - тем выше степень защиты:



Знак “b”

Защита от влаги

X

Защита от влаги не нормируется

0

Защита от влаги отсутствует

1

Защищено от вертикального падения капель

2

Защищено от попадания капель под углом более 15°

3

Защищено от попадания капель дождя

4

Защищено от брызг любой природы

5

Защищено от водяной струи умеренной интенсивности

6

Защищено от сильной струи

6K

Защищено от сильной струи под давлением

7

Защищено от погружения в воду глубиной до 1 метра до 30 минут

8

Защищено от погружения в воду глубиной до 3 метров

9K

Защищено от горячей сильной струи воды





Третий знак - защита от опасного контакта





Третий знак “с” является опциональным и может отсутствовать. Он, как и первый, обозначает степень защиты от опасных проникновений внутрь прибора и применяется когда реальная защита от проникновений на самом деле выше обозначенной первым знаком или первый знак пропущен или представлен буквой X. В целом третий знак обозначает защиту от опасного контакта:



Знак “c”

Защита от опасного контакта, опционально

A

Защита от контакта с рукой

B

Защита от контакт с пальцем

C

Защита от контакта с инструментом

D

Защита от контакта с проводом





Четвертый знак - особые условия





Четвертый знак “d” маркируется опционально и относится к особым условиям эксплуатации и испытаний защиты прибора:



Знак “d”

Защита от прочих факторов, опционально

F

Защита от воздействия масел

H

Защита от высоких напряжений

M

Устройство находится в движении при испытаниях защиты

S

Устройство неподвижно при испытаниях защиты

W

Защита при определенных погодных условиях





Пример из практики

В качестве примера расшифруем IP маркировку мультиметра UT195DS.

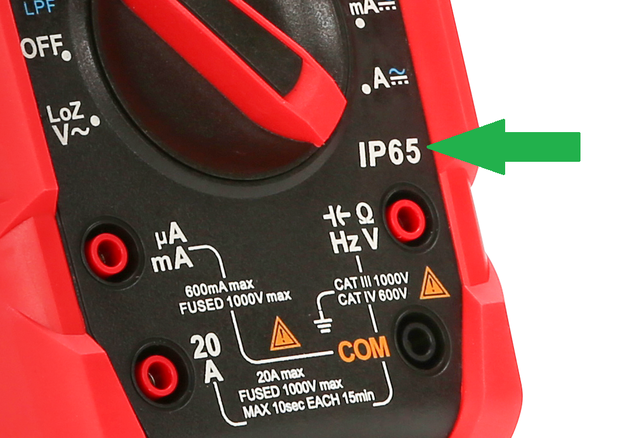

Как видим на передней панели прибора нанесена надпись IP65:





Первый знак 6 обозначает что прибор защищен от попадания внутрь пыли любой концентрации.

Второй знак 5 показывает, что прибор защищен от водяной струи умеренной интенсивности.

Другие 2 знака отсутствуют, поскольку являются опциональными и другие степени защиты не нормированы для данного прибора.



Заключение

Точное знание IP степени защиты прибора от внешних воздействий является важным звеном в обеспечении безопасности, особенно электротехнического оборудования.

Поэтому, рекомендуется перед началом эксплуатации прибора в промышленных и полевых условиях внимательно изучить IP маркировку, сверить ее с технической документацией на прибор и в случае необходимости проверить все условия эксплуатации согласно приведенных ниже международных стандартов.

Источники информации

Подготовлено ТОО Test instruments специально для портала Pribor.kz на основе описаний стандартов:
EN 60529
BS EN 60529:1992
IEC 60529:1989 + A1:1999
Дополнение DIN 40050-9
