Обнаружители металла, проводки и других скрытых объектов

В промышленной и строительной отрасли, а также в быту часто возникает ситуация,  когда необходимо знать: какие объекты и коммуникации скрыты под штукатуркой, под гипсокартоном или в глубине стены. Это необходимо как при самых простых работах, вроде крепления различных предметов к стенам, так и в более сложных случаях.

Для решения данных задач существует несколько типов приборов, отличающихся друг от друга глубиной и точностью обнаружения, дополнительными возможностями, а также различными типами датчиков.

Физические принципы для обнаружения скрытых объектов

Обнаружение проводки под напряжением по наведенной ЭДС.

Этот принцип используется практически во всех приборах.  Внутри прибора находится приемная антенна, настроенная на промышленную частоту и при наведении в ней переменного напряжения прибор детектирует наличие проводки. При этом нельзя забывать, что для обнаружения кабеля под напряжением следует переключить режим работы прибора в режим поиска электропроводки и желательно, чтобы по скрытому кабелю протекал какой-то ток. В некоторых приборах этот датчик включен постоянно и выдает предупреждение на дисплей или звуковой сигнал независимо от текущего режима обнаружения.

По изменению диэлектрической проницаемости.

Датчик прибора в этом случае является обкладкой конденсатора. При локации датчика над рейкой, пустотой или любой аномалией - емкость датчика изменится, и по этим изменениям прибор вырабатывает различные звуковые или визуальные сигналы оператору.

По изменению магнитного поля.

В основном используется при поиске арматуры или металлических труб. Работают по принципу изменения интенсивности и картины магнитного поля.

Радарная технология сканирования.

Bosch ultra-wide band (UWB) radar technology - широкополосная радарная технология или подобная ей. Внутри прибора есть микромощный излучатель радиволн, который отправляет в сторону искомых объектов сканирующие сигналы. Затем прибор анализирует отраженные сигналы и генерирует соответствующую индикацию.

Электромагнитное сканирование с помощью выносного генератора.

В основном используется для поиска проводящих объектов - труб, кабелей связи и т.д. Принцип основан на том, что к оболочке кабеля или поверхности трубы подключается генератор, который вырабатывает сигнал определенной частоты и формы. Затем приемником производится поиск локации коммуникации по максимуму сигнала.

Соответственно - чем точнее и сложнее технология обнаружения - тем выше глубина и точность обнаружения, но и выше стоимость прибора.

Как правило, в одном приборе находится несколько датчиков, подключаемых в разных режимах. Поэтому при производстве работ всегда следует следить за правильностью выбора режима в зависимости от обнаруживаемого материала

Условная классификация обнаружителей скрытых объектов

По глубине обнаружения и сложности устройства условно можно разбить все приборы на 4 больших класса.

Простейшие обнаружители с малой глубиной обнаружения и ручной калибровкой

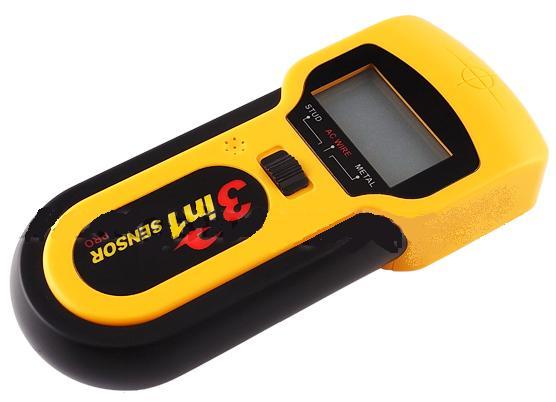

Типичный пример данного класса приборов - KC-098-YB

Прибор может работать в 3-х режимах - Stud (Обнаружение реек и стоек) , AC Wire (обнаружение проводки под переменным напряжением) , Metall (обнаружение металла).

Недостатком данного класса приборов является то, что в процессе использовании такие приборы требуют постоянной ручной калибровки чувствительности и переключения режимов. Точность данных приборов не очень высока, поэтому обследование стен следует проводить несколько раз периодически проводя перекалибровку чувствительности.

Единственным достоинством данного класса приборов является их простота и низкая цена.

Обнаружители со средней глубиной обнаружения и автокалибровкой

Это более совершенные приборы, имеющие улучшенные датчики и дополнительные функции, а также автокалибровку, то есть в процессе работы калибровка чувствительности проводится прибором автоматически.
Тип искомых материалов выбирается вручную для подключения тех или иных датчиков внутри прибора.

Такие приборы наиболее распространены и поэтому широко представлены в нашем ассортименте:

UNI-T UT387E

UNI-T UT387S

UNI-T UT387C

BOSCH UniversalDetect

BOSCH GMS-120

Достоинствами данных приборов являются дополнительные удобства, более высокая производительность и достаточно бюджетные цены.

К недостатками можно отнести сильную зависимость точности обнаружения от материала стены, а также ограниченную глубину обнаружения.

Радарные сканеры с большей глубиной обнаружения, высокой точностью и автокалибровкой

Отличие данного типа приборов от остальных в том, что они используют специальную технологию радиолокационного сканирования, отправляя в исследуемый объект зондирующие радио-сигналы и анализируя полученные отражения.

Примеры таких приборов:

BOSCH D-Tect 120

BOSCH D-Tect 150

К достоинствам данного типа относится высокая точность обнаружения, возможность подстройки под различные материалы, увеличенная глубина обнаружения.

Недостатком приборов является их довольно высокая цена.

Трассоискатели с выносным генератором сигналов

В основном такие приборы используются для поиска электропроводящих объектов: кабелей, металлических труб, находящихся на относительно большой глубине как внутри конструкций, так и в грунте.

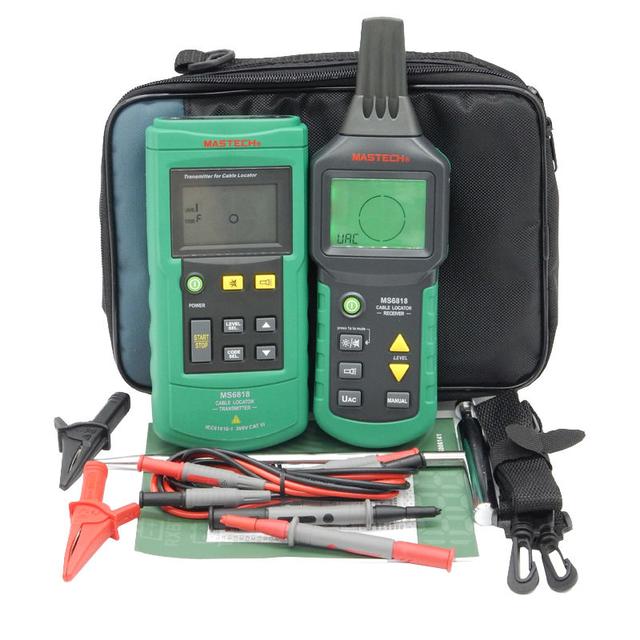

Типичный пример прибора : Mastech MS6818

Достоинством прибора является довольно большая глубина обнаружения - до 2,5 метров.

Недостатки: относительно невысокая точность обнаружения, а также некоторые сложности обучения работы с прибором. Для эффективной работы с прибором оператору необходимо выработать определенные навыки настройки прибора, отстройки от помех и распознавания реакций на тот или иной объект.

Окончательный выбор прибора для поиска скрытых объектов производится исходя из технических требований, требований безопасности и удобства в работе, а также располагаемого бюджета и предполагаемой стоимости работ.

Для более точного выбора прибора для обнаружения скрытых объектов удобно воспользоваться таблицей, в которой приведены основные характеристики глубины обнаружения приведенных моделей:

Подготовлено по материалам, представленным в открытом доступе производителей приборов и по собственным материалам ТОО Test instruments и интернет портала Pribor.kz
