Функция LPF в современных мультиметрах

В некоторых высококачественных профессиональных мультиметрах появилась новая функция в режиме измерения переменных напряжений - LPF.

Расшифровка аббревиатуры очень проста - Low Pass Filter, то есть фильтр, пропускающий низкие частоты.

Здесь следует учитывать особенность перевода и терминологии, поскольку на самом деле это фильтр верхних частот в общепринятом понимании, поскольку данный фильтр отсекает верхние частоты, пропуская только низкие.

В мультиметрах данный фильтр применяется там, где есть риск влияния на показания мультиметра помех от высокочастотных гармоник, то есть в цепях, где присутствуют какие либо синтезаторы частоты, частотные преобразователи, быстродействующие электронные ключи, инверторы  и т.д.

Наличие высокочастотных гармоник в  исследуемом напряжении искажает реальные значения действующего напряжения поскольку, как правило, для практических целей необходимо знать действующее значение напряжения промышленной частоты , то есть напряжения с частотой 50Гц.

Поэтому, в цепях, где присутствие гармоник не исключено , рекомендуется включать эту функцию.

Это дает более высокую точность независимо от любых высокочастотных помех.

В качестве примера рассмотрим мультиметр UT161E с такой функцией

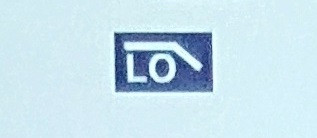

Сравним показания этого мультиметра при измерении напряжении в цепи с частотным преобразователем с отключенной функцией LPF и включенной функцией LPF. При включенной функции LPF на дисплее появляется значок фильтра, пропускающего низкие частоты и ослабляющего высокие:

Измерения проводились в электрической цепи, питаемой частотным преобразователем, то есть в цепи где по умолчанию присутствуют гармоники высших порядков:

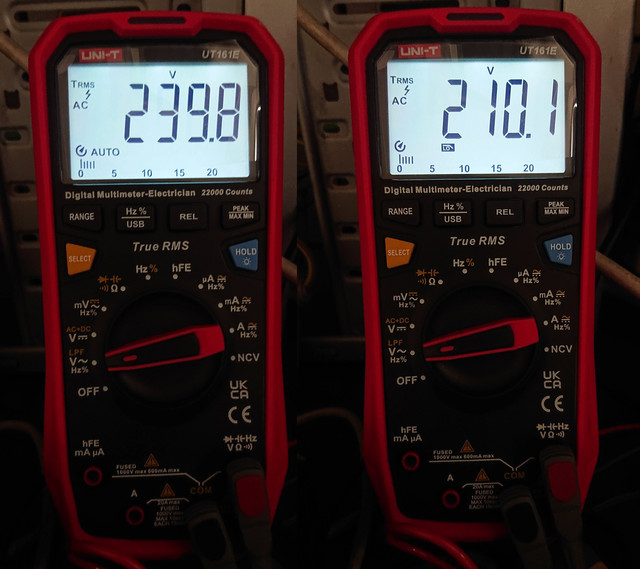

Как видим, показания прибора при отключенной функции LPF(слева) составляют 239,8 Вольт, а при включенной функции  LPF(справа)  210,1 Вольт, то есть влияние гармоник на точность измерений в данном случае составляет почти 14%, что довольно много.

Помимо получения истинного значения напряжения с частотой 50Гц, сравнение данных измерений позволяет судить о наличии гармоник в исследуемой цепи.

В целом, функция LPF аналогична функции VFC, реализуемой в других моделях мультиметров, ознакомиться с которой можно в отдельной нашей статье
