Обзор электронных цифровых мегаомметров UNI-T

Обзор электронных цифровых мегаомметров UNI-T

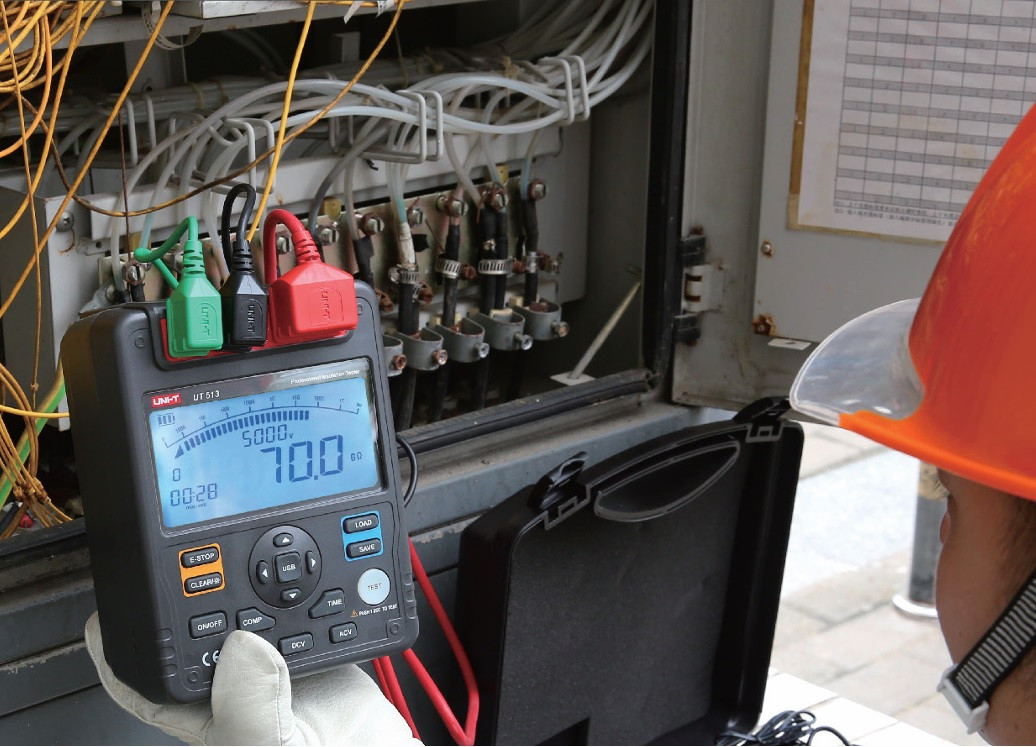

Сопротивление изоляции любых электроустановок и электрооборудования регламентируется множеством правил и законов, поскольку данный параметр критически важен для безопасности эксплуатации электрических кабелей, трансформаторов, электрических генераторов, электродвигателей и любого электрического оборудования.



Нормативы и правила



Приведем лишь некоторые нормативные акты и отдельные цитаты из них, где прописана обязательность измерения мегаомметром сопротивления изоляции при монтаже и эксплуатации самого различного электрооборудования в Республике Казахстан.

Правила устройства электроустановок

Утверждены Приказом Министра энергетики Республики Казахстан от 20 марта 2015 года № 230. Зарегистрирован в Министерстве юстиции Республики Казахстан 29 апреля 2015 года № 10851.

“Параграф 29. Силовые кабельные линии
 2) измерение сопротивления изоляции производится мегаомметром на напряжение 2,5 кВ. Для силовых кабелей до 1 кВ сопротивление изоляции должно быть не менее 0,5 МОм. Для силовых кабелей выше 1 кВ сопротивление изоляции не нормируется. Измерение производится до и после испытания кабеля повышенным напряжением”

Строительные нормы Республики Казахстан

Утверждены Приказом Комитета по делам строительства и жилищно
коммунального хозяйства Министерства промышленности и
строительства Республики Казахстан от 6 ноября 2023 года
№ 5-НҚ с 6 ноября 2023 года

“10.4.2 Сопротивление фарфоровых изоляторов ВЛ напряжением выше 1000 В
проверяется перед монтажом мегомметром напряжением 2500 В; при этом сопротивление изоляции каждого подвесного изолятора или каждого элемента многоэлементного штыревого изолятора должно быть не менее 300 МОм.”


Правила пожарной безопасности

Утверждены Приказом Министра по чрезвычайным ситуациям Республики Казахстан от 21 февраля 2022 года № 55. Зарегистрирован в Министерстве юстиции Республики Казахстан 21 февраля 2022 года № 26867

“ 87. Проверка состояния стационарного оборудования, электропроводки силовой и осветительной сети, испытания и измерение сопротивления изоляции проводов, кабелей и заземляющих устройств проводятся при вводе в эксплуатацию, а в дальнейшем по графику, но не реже одного раза в год. Результаты замеров оформляются актом (протоколом) в соответствии с требованиями законодательства Республики Казахстан в области электроэнергетики.”

Правила безопасности при работе с инструментами и приспособлениями

Утверждены Приказом Министра энергетики Республики Казахстан от 16 марта 2015 года № 204. Зарегистрированы в Министерстве юстиции Республики Казахстан 23 апреля 2015 года № 10789.

“31. Электроинструмент и вспомогательное оборудование к нему (трансформаторы, преобразователи частоты, защитно-отключающие устройства, кабели-удлинители) подвергаются периодической проверке не реже 1 раза в 6 месяцев.
      В периодическую проверку электроинструмента и вспомогательного оборудования входят:
      1) внешний осмотр;
      2) проверка работы на холостом ходу не менее 5 минут;
      3) измерение сопротивления изоляции мегаомметром на напряжение 500 В в течение 1 минуты при включенном выключателе, при этом сопротивление изоляции составляет не менее 0,5 МегаОм (далее - МОм);”

     “ 35. После капитального ремонта электроинструмента сопротивление изоляции между находящимися под напряжением деталями и корпусом или деталями для основной изоляции составляет 2 МОм, для дополнительной – 5 МОм, для усиленной – 7 МОм.”

     “52. У светильников, находящихся в эксплуатации, производится измерение сопротивления изоляции мегаомметром не реже одного раза в 6 месяцев на напряжение 500 В, при этом сопротивление изоляции составляет не менее 0,5 МОм.”

“В периодическую проверку электроинструмента и вспомогательного оборудования входят:
      1) внешний осмотр;
      2) проверка работы на холостом ходу не менее 5 минут;
      3) измерение сопротивления изоляции мегаомметром на напряжение 500 В в течение 1 минуты при включенном выключателе, при этом сопротивление изоляции составляет не менее 0,5 МегаОм (далее - МОм)”

Все это лишь малая часть нормативных актов, приведенных здесь для примера. Также, сопротивление изоляции нормируется Республиканскими и Межгосударственными стандартами, ГОСТами, другими отраслевыми стандартами и требованиями производителей электрооборудования, которыми следует руководствоваться при проведении измерительных и испытательных работ.

На законодательном уровне закерплено, что без измерения сопротивления изоляции не должны обходиться ни монтаж, ни ремонт, ни безопасная эксплуатация любого электротехнического оборудования.



Принцип действия мегаомметров





Измерение сопротивления изоляции производится косвенным методом. На исследуемый отключенный от нагрузки кабель подается повышенное постоянное испытательное напряжение. Протекающий через изоляцию ток будет прямо пропорционален сопротивлению изоляции. Затем прибор вычисляет значение полученного сопротивления изоляции по закону ОМа.



Преимущества цифровых мегаомметров перед электромеханическими



Для измерения изоляции ранее применялись мегаомметры с механическим генератором на ручном приводе, что требовало иногда немалых физических усилий, особенно в случае продолжительных измерений. Например, измерение индекса поляризации должно проводиться в течение 10 минут.
Кроме того, наличие механических частей, подверженных износу, снижает надежность прибора в целом.
Современное развитие микроэлектроники сделало возможным устройство внутри приборов электронных источников высокого испытательного напряжения и современные приборы могут развивать тестовое напряжение до 12 Киловольт.
Электронные цифровые мегаомметры позволяют измерять сопротивление изоляции в очень широком диапазоне, доходящем до 1000 Гигаом.
Точность электронных мегаомметров превосходит электромеханические и относительная погрешность измерений составляет в среднем 3-5%. Такая точность стала возможной из-за отсутствия механического измерительного блока, стабильности выходного напряжения и цифровой обработки сигнала.
Также, благодаря цифровой обработке данных, некоторые модели снабжены памятью показаний, что облегчает и ускоряет процесс измерений, особенно при попарном тестировании обмоток и многожильных кабелей.

Помимо непосредственно измерения сопротивления изоляции, многие мегаомметры позволяют автоматически измерять коэффициент абсорбции DAR (Dielectric Absorption Ratio) и индекс поляризации PI (Polarization Index).



Коэффициент абсорбции DAR



Коэффициент абсорбции характеризует увлажненность изоляции и емкость кабеля. Измерение производится в 2 шага. Первый шаг измеряет сопротивление изоляции R15 или R30 в течение первых 15 или 30 секунд. На втором шаге измеряется сопротивление изоляции R60 через 60 секунд после начала измерения. За счет снижения тока абсорбции и постепенного заряда исследуемого устройства или кабеля, вычисленное значение сопротивления от первого ко второму шагу увеличивается. Коэффициент показывает во сколько раз  второй результат больше первого. DAR = R60/R15 или DAR = R60/R30.
Физически коэффициент абсорбции пропорционален скорости и количественному снижению тока абсорбции с течением времени измерения.
Нормой считается значение коэффициента не менее 1,3.
Если коэффициент абсорбции равен 1, часто это говорит о переувлажненности изоляции и необходимости ее просушки. Особенно это касается обмоток трансформаторов, электродвигателей, генераторов и других электрических машин.
Многие цифровые мегаомметры позволяют автоматически задавать интервалы при измерении и автоматически вычисляют значение коэффициента DAR.



Индекс поляризации PI



Индекс поляризации PI характеризует старение и качество изоляции. Измерение проводится в 2 шага длительностью 60 и 600 секунд. Фиксируются 2 значения сопротивления изоляции R60 и R600 соответственно.
За время, прошедшее между первым и вторым шагом, ток поляризации снижается и поэтому вычисляемое значение сопротивления возрастает. Индекс показывает во сколько раз второй результат больше первого: PI = R600/R60.
Физически индекс PI пропорционален скорости и количественному снижению тока поляризации за время измерения.
Удовлетворительному состоянию изоляции соответствует значение индекса PI не менее 2. Нормальному состоянию - от 2 до 4. Хорошему состоянию изоляции - более 4.
Многие цифровые мегаомметры позволяют автоматически задавать интервалы при измерении и автоматически вычисляют значение индекса PI.



Поставляемые модели мегаомметров



В Казахстан поставляется широкий спектр моделей таких приборов, которые отличаются друг от друга пределом измерений, тестовым напряжением, наличием сетевого питания и другими функциональными удобствами.

Все поставляемые ТОО Test instruments мегаомметры внесены в госреестр средств измерений Республики Казахстан:

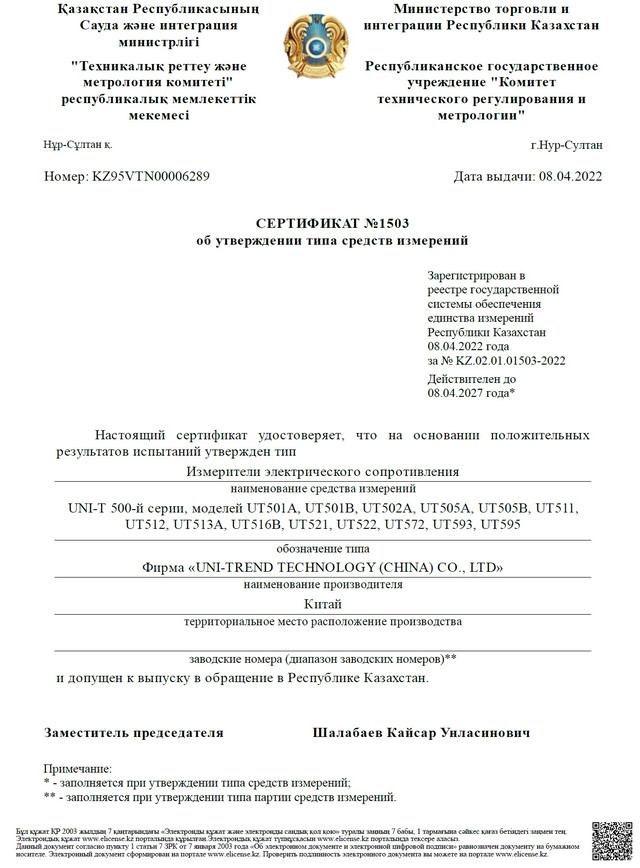

Сертификат о внесении  в реестр СИ РК:





Для удобства сравнения моделей между собой мы свели основные характеристики поставляемых моделей в таблицу:





UT501A

UT501B

UT502A

UT505A

UT505B

UT511

UT512

UT513A

UT516B

Максимальное тестовое напряжение, кВ

1

1

2,5

1

1

1

2,5

5

12

Предел измерения сопротивления изоляции,ГОм

5

20

20

200

10

100

1000

1000

Двойное питание батареи + сеть

-

-

-

-

-

Опция

+

+

+

Индексы  DAR и PI

-

+

+

+

+

+

+

+

+

Реестр СИ РК

+

+

+

+

+

+

+

+

+




Более подробная информация и характеристики приведены на отдельной странице мегаомметров на портале Pribor.kz

Естественно, все эти характеристики соответствуют исключительно оригинальным приборам, поставленным официальным дистрибьютором завода изготовителя UNI-T в Казахстане:





Подготовлено по собственным материалам ТОО Test instrument и интернет портала Pribor.kz
