Э9-9А Нагрузка коаксиальная

Описание

Нагрузка коаксиальная Э9-9А предназначена для использования в качестве нагрузки линий и генераторов высокой частоты при испытаниях и регулировке их с отключенной реальной нагрузкой или фиксированного аттенюатора.
Нагрузка сохраняет свои характеристики в интервале температур от -10°C до +40°C, относительной влажности до 95% (при 30°C) и атмосферном давлении 61.3-104 кПа (460-780 мм рт.ст.).

Производство СССР.


Технические данные

1. Номинальное значение волнового сопротивления нагрузки 75 Ом
2. Рабочий диапазон частот нагрузки:
от 0 до 3000 МГц при работе в качестве нагрузки;
от 0 до 1200 МГц при работе в качестве фиксированного аттенюатора
3. Коэффициент стоячей волны по напряжению (КСВН) нагрузки не более:
а) со стороны входа
   1.15 в диапазоне частот от 0 до 200 МГц
   1.2 в диапазоне частот свыше 200 до 1000 МГц
   1.35 в диапазоне частот от 1000 до 3000 МГц
б) со стороны выхода
   1.15 от 0 до 200 МГц
   1.2 от 200 до 600 МГц
   1.35 от 600 до 1000 МГц
   1.45 от 1000 до 3000 Мгц
4. Ослабление на выходе нагрузки 20+1 дБ (500 МГц). Изменение ослабления по диапазону не более 3 дБ.
5. Допустимая мощность рассеивания на входе нагрузки 10 Вт
6. Максимальное импульсное напряжение на входе нагрузки 3000 В.
Габаритные размеры нагрузки 170 х 46 х 40 мм
Габаритные размеры ящика: 223 х 164 х 243 мм
Масса нагрузки не более 0.4 кг


Комплектация

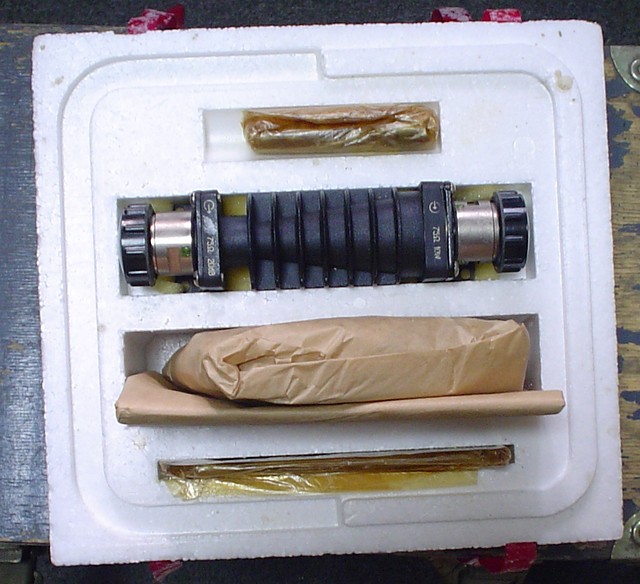

1. нагрузка коаксиальная Э9-9А - 1 шт.
2. Заглушка - 2 шт
3. Кабель высокочастотный - 1шт
4. Разжим - 1 шт.
5. Паспорт
