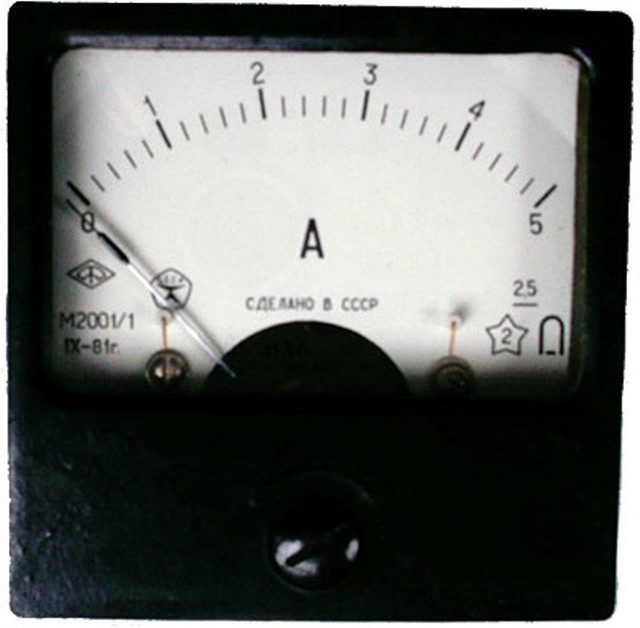

М2001 Микроамперметр, миллиамперметр, амперметр щитовой постоянного тока

Описание

Микроамперметр, миллиамперметр, амперметр постоянного тока М2001 предназначены для измерения тока в цепях постоянного тока.

Габариты - 60 х 60 х 69,5 мм.

Класс точности - 2,5.

Тряскопрочные, виброустойчивые.


Приборы используются при температуре окружающего воздуха - от -50ºС до +60°С и относительной влажности до 95% (при 35°С).

Номиналы:
1. С двусторонней шкалой. Включение прибора непосредственное:
50 мкА-0 -50 мкА, 1 мА-0 -1 мА (внутреннее сопротивление 350 Ом),
100 мА-0 -100 мА, 150 мА-0 -150 мА, 10 А-0 -10 А (Падение напряжения не более, 90 мВ)

2. С двусторонней шкалой. Включение прибора с шунтом 75 ШСМ:
20 А-0 -20 А, 30 А-0-30 А, 50 А-0-50 А

3. С односторонней шкалой. Включение прибора непосредственное:
200 мкА, 1 мА(внутреннее сопротивление 350 Ом), 10 мА(внутреннее сопротивление 10 Ом),
50 мА, 1 А, 5 А (Падение напряжения не более, 90 мВ)
4.С односторонней шкалой. Включение прибора с шунтом 75 ШСМ:
100 А
Амперметры, милли- и килоамперметры имеют конечное значение шкалы.
Время успокоения подвижной части до 4 сек.
Рабочее положение прибора - горизонтальное и вертикальное.
Длина шкалы - 48 мм.

Изменение показаний, вызванное отклонением температуры окружающего воздуха от -50ºС до +60ºС, не превышает ±1,2% на каждые 10 град;
под влиянием внешнего магнитного поля напряженностью 400 А/м - не превышает ±1,5%;
под влиянием расположенного вплотную с ним такого же прибора, а также при установке приборов на ферромагнитном щите - не превышает ±10%.
предназначены для утопленного монтажа.

Измерительный механизм - магнитоэлектрической системы, с непосредственным стрелочным отсчетом. Конструктивно прибор оформлен в корпусе из термореактивной пластмассы.
По исполнению корпуса приборы относятся к пыле- и брызгозащищенным.
Подвижная часть измерительного механизма имеет керновые опоры.
Минимальная вероятность безотказной работы приборов за 500 часов испытаний не менее 0,8 при доверительной вероятности 0,8.
