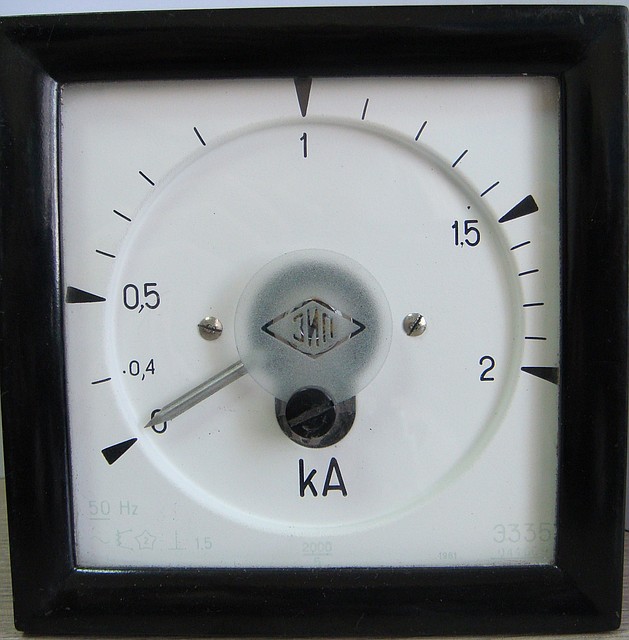

Э335 Килоамперметр щитовой переменного тока, 2кА

Описание

Киллоамперметр щитовой Э335 предназначен для измерения тока в цепях переменного тока 50 Гц.

Класс точности - 2,5. 2 кА (при включении через измерительный трансформатор тока).

Габариты - 120 х 120 х 85 мм.

Вибропрочный, тряскопрочный, ударопрочный.


Используются при температуре окружающего воздуха от -40ºС до +50°С и относительной влажности до 95%±3% (при 35°С).

Предел измерения:
2кА (при включении через измерительный трансформатор тока).

Основная погрешность на всех отметках шкалы при нормальных условиях эксплуатации не превышает +1,5% конечного значения шкалы.

Время успокоения подвижной части прибора - 4 сек.

Рабочее положение - вертикальное.

Характер шкалы - неравномерный.

Длина шкалы - 150 мм.

Изменение показаний прибора, вызванное отклонением температуры окружающего воздуха от 20ºС+5°С (в пределах рабочих температур), не превышает +0,8% на каждые 10 град;

- под влиянием магнитных полей напряженностью 400 А/м - не превышает +2,5%;
- при отклонении прибора на 45° от вертикального положения в любом направлении - не превышает +1,5%;
- при установке прибора на ферромагнитном щите толщиной 3 мм - не превышает +0,5%.

Масса прибора - 0,7 кг
По конструктивным особенностям приборов относится к стрелочным, с неравномерной односторонней шкалой, с диапазоном измерения, охватывающим не менее 85% всей длины шкалы, с механическим противодействующим моментом, с подвижной частью на растяжках.
