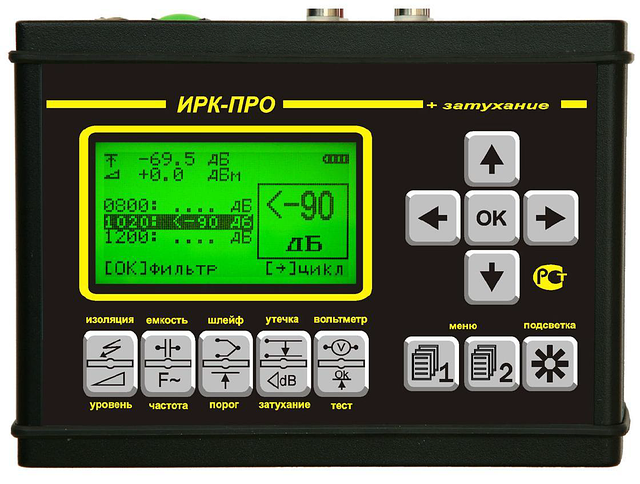

ИРК-ПРО 20 Кабельный прибор с допусковым контролем
- Нет в наличии
- Код: ИРК-ПРО 20
Цену уточняйте
Минимальная сумма заказа на сайте — 20000 тг.
- +7 (727) 379-98-93
Заказ только по телефону
Описание
Кабельный прибор. Измерительный МОСТ + функция допускового контроля по переходному затуханию на гостовой частоте 1020 Гц.
Предназначен для:
- измерения сопротивления изоляции, шлейфа, омической асимметрии, электрической емкости всех типов кабелей связи.
- определения расстояния до участка с пониженным сопротивлением изоляции кабеля, определения места обрыва или перепутывания жил кабеля.
Функции
| Функция допускового контроля со звуковым сигналом по изоляции и емкости кабеля. |
| Функция вольтметра для контроля напряжения в линии и генератор для поиска пар на дальнем конце. |
| Два уровня испытательного напряжения: 400 В для открытия любых дефектов и пониженное 180 В для работы с импортным оборудованием. |
| Вывод результатов в цифровом и графическом виде. На карте кабеля показывается место неисправности и обозначены муфты. |
| Память характеристик 50 рабочих кабелей, 35 000 пар плановых измерений. |
Измеритель переходного затухания
Встроенный измеритель переходного затухания Дельта-ПРО 2.0 предназначен для определения работоспособности абонентских и соединительных линий связи на участках местной сети или станциях ГТС, путем измерения переходного затухания между парами жил в многожильных кабелях связи, а так же для сдачи-приемки кабеля.
Технические характеристики измерительного моста ИРК-ПРО 20
|
Характеристики измерителя переходного затухания |
|
|
Частоты измерительных сигналов |
800 Гц / 1020 Гц / 1200 Гц |
|
Максимальная погрешность установки частоты |
1% |
|
Диапазон измерения затухания |
от 0 до -90 дБ |
|
Максимальная погрешность измерения затухания |
±(1% + 0,2 дБ) в диапазоне от 0 до -79 дБ |
|
Уровень выходного сигнала |
-3 дБм / 0 дБм / +3 дБм |
|
Максимальная погрешность установки уровня |
±0,5 дБм |
|
Входное и выходное сопротивление |
600±30 Ом |
|
Характеристики моста ИРК-ПРО |
|
|
Диапазон измерения сопротивления изоляции |
1 кОм – 50000 МОм |
|
Максимальная погрешность измерения сопротивления изоляции |
±2% + 1 кОм |
|
Диапазон измерения электрической емкости |
0,1 – 2000 нФ |
|
Диапазон измерения сопротивления шлейфа |
0 – 10 кОм |
|
Максимальная погрешность измерения сопротивления шлейфа |
в диапазоне от 0 до 3000 Ом: ±0,1% + 0,1 Ом в диапазоне от 3 до 10 кОм: ±0,1 кОм |
|
Испытательное напряжение |
400 В, 180 В |
|
Диапазон измерения напряжения |
0 – 300 В |
|
Диапазон Rп в месте повреждения изоляции |
0 – 20 МОм |
|
Максимальная погрешность определения расстояния до места повреждения изоляции |
для Rп = 0 – 3 МОм: 0,1% + 1 м |
|
Максимальная погрешность измерения омической асимметрии |
±0,1% + 0,1 Ом |
|
Общие характеристики |
|
|
Питание прибора |
встроенный аккумулятор Li-Ion 7,2В 4,4 А/ч |
|
Время заряда аккумуляторной батареи |
4 ч |
|
Потребляемая мощность |
не более 5 Вт |
|
Размер экрана |
160x80 мм |
|
Габаритные размеры |
130х170х85 мм |
|
Вес |
1,3 кг |
|
Условия эксплуатации приборов |
|
|
Температура окружающего воздуха |
от -20 до +50°С |
|
Относительная влажность воздуха |
не более 90% при 30°С |
|
Атмосферное давление |
от 86 до 106 кПа |
Руководства по эксплуатации ИРК-ПРО 20
Инструкция кабельного прибора ИРК-ПРО 20 на русском языке
Сертификат об утверждении типа средств измерений
Прибор прошёл государственные испытания с целью утверждения типа и внесён в реестр средств измерений, допущенных к применению и импорту в Республике Казахстан.
Комплектация определяется заводом изготовителем и может изменяться по его усмотрению.
| Основные | |
|---|---|
| Производитель | Связьприбор |
| Страна производитель | Россия |
| Общие | |
| Питание | Аккумулятор |
| Напряжение | 7.2 В |
| Максимальная рабочая температура | 50 °С |
| Длина | 170 мм |
| Ширина | 85 мм |
| Высота | 130 мм |
| Вес | 1.3 г |
