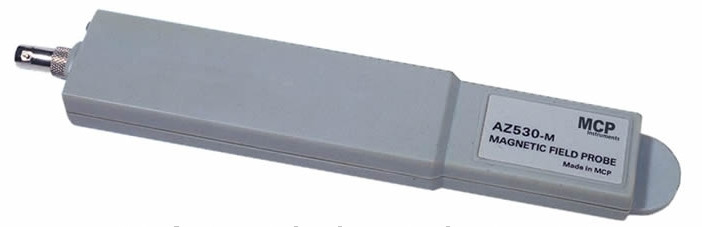

ATTEN AZ530-M Зонд магнитного поля

Описание

Датчик магнитного поля AZ530-M выдает на подключенный к нему прибор напряжение, пропорциональное напряженности радиочастотного магнитного поля.
Через этот зонд высокочастотные источники цепи могут располагаться близко друг к другу, а напряженность магнитного поля обратно пропорциональна кубу расстояния по мощности. При увеличении расстояния в два раза интенсивность магнитного источника будет 1/8 от исходной точки (H=1/d3, буква «d» означает расстояние).
При появлении источника помех, выходное напряжение зонда будет быстро увеличиваться.

Этот зонд можно использовать для поиска источников радиочастотных помех, обнаружения зон утечки кабеля или помех в проводимости проводов, а также для определения эффекта металлического экранирования.

Характеристики

Зонд магнитного поля ATTEN AZ530-M.

Длина провода с датчиком температуры 1.5 м.

Внешние размеры 40 x 19 x 195 мм.

Входное сопротивление 50 Ом.

ATTEN AZ530-M предназначен для анализаторов спектра и осциллографов, имеющих функцию исследования спектра.
