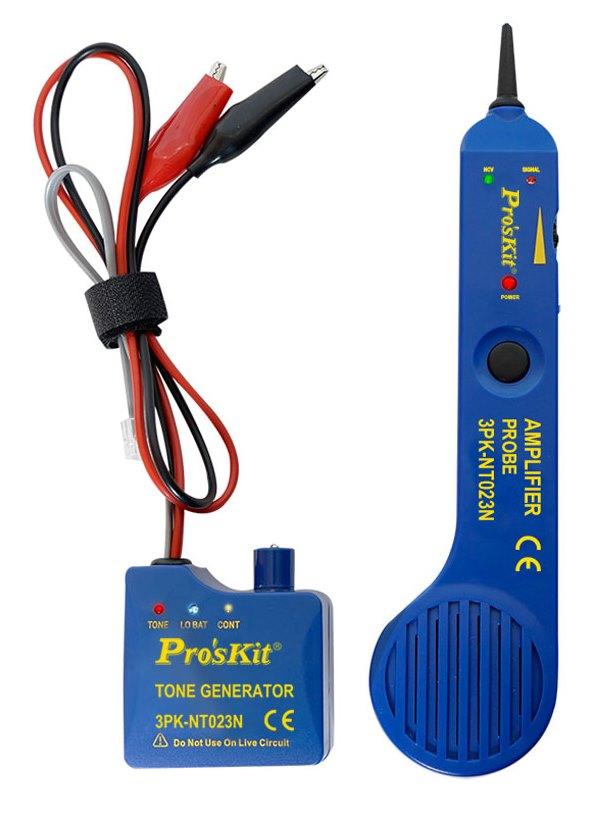

Pro`skit 3PK-NT023N Тон-пробник с тон-генератором



Описание

Тон пробник с тон генератором Pro`skit 3PK-NT023N предназначен для нахождения отдельных проводников или кабелей и трассы их прокладки без повреждения изоляции.

Устройство используется в работе с обесточенными электропроводами и всеми видами кабелей для передачи данных, в т.ч. витой парой в телефонии и кабелями для передачи голосовых сообщений.

При идентификации проводников может работать с любым тональным генератором.

Наличие регулятора уровня звука позволяет увеличивать чувствительность и настраивать прибор для конкретных условий работы.

Утопленная в корпус прибора кнопка ON/OFF предотвращает случайный разряд батареи.

Источник электропитания - любая батарея (9 В), обеспечивает работу прибора около 100 часов.

Наличие разъема для подключения головных телефонов или телефонной трубки.



Особенности

• Быстрое обнаружение проводки
• Посылает сигнал для выявления провода
• Три варианта исходящего сигнала
• Определение полярности двухжильного кабеля
• Проверка целостности кабеля
• Регулируемая громкость сигнала
• Визуальная индикация силы сигнала
• Мощный динамик для шумных мест
• Контакты для проверки телефонных розеток
• Мягкий чехол



Руководства по эксплуатации Pro`skit 3PK-NT023N

Перевод инструкции тон-пробник с тон-генератором Pro`skit 3PK-NT023N на русском языке



Комплектация определяется заводом изготовителем и может изменяться по его усмотрению.



Технические характеристики

Тон-генератор	Спецификация
Частота тона	1 кГц
Макс. испытательное расстояние	1,5 км
Макс. рабочий ток	≦20mA
Тональный режим	Тон с одной/двумя нотами
Совместимые разъемы	Обесточенный провод переменного тока, телефон/витая пара, все голосовые
Выбор функции	ТОН/ВЫКЛ/ПРОДОЛЖ.
Тест непрерывности	1 светодиод (≦10 Ом), коаксиальный кабель и одножильный/многожильный провод с патч-кордом с зажимами типа «крокодил»
Макс. напряжение сигнала	8В пик-пик
Светодиодный индикатор	Индикатор питания x1, индикатор полярности телефонной линии x1, индикатор состояния телефонной линии x1
Тест телекоммуникационного оборудования и тест маршрутизатора	✓
Защита от напряжения	48 В постоянного тока
Индикация низкого заряда батареи	7 В (мигающая индикация питания)
Питание	Батарейка 9 В (КРОНА)
Размер (Д х Ш х В)	65 х 58 х 34 мм
Масса	62 г



Тон-пробник	Спецификация
Частота	1 кГц
Макс. рабочий ток	≦70mA
Выбор функции	4-позиционный переключатель режима (LED, NCV, OFF, SCAN)
Разъем для наушников	1
Индикация состояния сигнала	Светодиод и зуммер
Индикация NCV	Светодиод (90~1000 В переменного тока)
светодиодная подсветка	✓
Индикация питания	светодиод х 1
Питание	Батарейка 9В (КРОНА)
Размер (Д х Ш х В)	230 х 56 х 25 мм
Масса	80 г
Аксессуар	Сумка для хранения х 1
