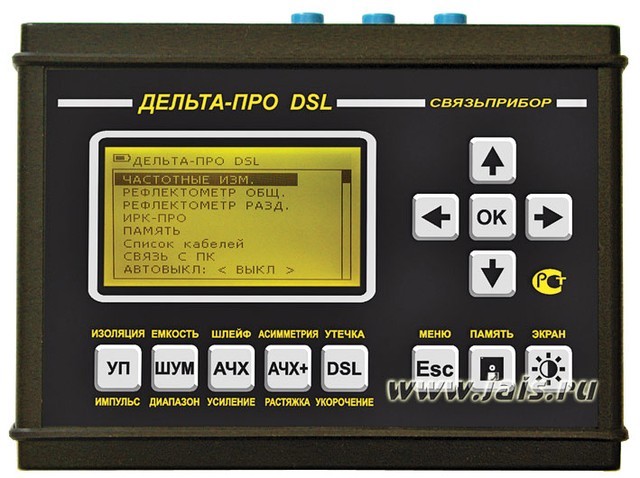

ДЕЛЬТА-ПРО DSL Кабельный прибор. Прибор внесен в реестр СИ РК.

Описание

Кабельный прибор Дельта-ПРО DSL представляет из себя анализатор линий ADSL/ADSL2/ADSL2+, ADSL модем, двухполярный симметричный рефлектометр и измерительный мост ИРК-ПРО.

Дельта-ПРО DSL предназначен для измерения в полевых и стационарных условиях параметров симметричных кабелей связи.



Особенности и функциональные возможности

- Измеритель частотных параметров кабельных линий функционально состоит из генератора, приемника и измерительных проводов для частотных измерений.

Измерения в узкой полосе:
- рабочее затухание;
- переходное влияние на ближнем/дальнем конце (NEXT/FEXT);
- контроль затухания асимметрии.
Частотные характеристики одним прибором по 128 частотам:
- шум (NOISE);
- рабочее затухание сигнала по шлейфу (INSERTION LOSS);
- контроль затухания асимметрии (LONGITUDINAL BALANCE);
- контроль возвратных потерь (RETURN LOSS);
- переходное влияние на ближнем конце (NEXT).
Частотные характеристики, снимаемые в автоматическом режиме с
генератором Дельта на дальнем конце (или другим прибором Дельта-ПРО
DSL) по 128 частотам:
- рабочее затухание сигнала (INSERTION LOSS);
- переходное влияние на дальнем конце (FEXT).
Функция ADSL модема для связи с DSLAM и анализа скоростных
характеристик линии при установке и обслуживании ADSL/ADSL2/
ADSL2+.


Специальные функции

- оценка скоростного потенциала линии;
- суточный мониторинг помех с хронологической записью;
- суточный мониторинг скоростного потенциала;
- суточный мониторинг в режиме ADSL модема;
- запись и чтение измерений в цифровом и графическом формате;
- передача протокола измерений на компьютер (USB).



Характеристики генератора


Выход генератора	симметричный
Вых. сопротивление	120 ± 6 Ом
Затухание асимметрии	менее -40 дБ
Выходной уровень (что соответствует)	1,95 ± 0,12 В (8 ± 0,5 дБн) (0 дБн соответствует напряжению 0,775 В на нагрузке 120 Ом )
Тип выходного сигнала	гармонический
Частоты основного списка	4096 кГц 2048 кГц 1024 кГц 512 кГц 256 кГц 128 кГц 64 кГц 32 кГц
Шаг выбора частоты в диапазоне:
4096-2048 кГц	8 кГц
2048-512 кГц	4 кГц
512-256 кГц	2 кГц
256-32 кГц	1 кГц
Допустимая погрешность установки частоты	±0,05%

Пользователь может изменять частоты основного списка или произвольно менять частоту генератора.

Характеристики приемника

Вход приемника	симметричный
Входное сопротивление	120 ± 6 Ом
Затухание асимметрии	менее -40 дБ
Частоты основного списка (**)	4096 кГц 2048 кГц 1024 кГц 512 кГц 256 кГц 128 кГц 64 кГц 32 кГц
Шаг выбора частоты в диапазоне:
4096-2048 кГц	8 кГц
2048-512 кГц	4 кГц
512-256 кГц	2 кГц
256-32 кГц	1 кГц
Диапазон измеряемых уровней	от -100 до +1 дБо (0 дБо = 8 дБн)
Погрешность измерения нулевого уровня	не более ± 1 дБ
Погрешность измерения в диапазоне:
–50 … 0 дБ	не более ± 1 дБ
–80 … –50 дБ	± 2 дБ
–100 … –80 дБ	± 4 дБ
Полоса пропускания входного сигнала по уровню – 3дБ	не более 0,5 % от рабочей частоты
Уровень собственных шумов прибора (без внешних проводов приемника и генератора)	не более -100 дБо
Характеристики приемника в режиме измерения спектра внешних помех «ШУМ»
Диапазон частот	от 32 кГц до 4 МГц
Диапазон измеряемых уровней	от -60 до +1 дБо (0 дБо = 8 дБн)
Разрешение по частоте	32 кГц
Общие характеристики
Питание	аккумулятор Li-Ion 7,2 В 2,2 А/ч (2 шт.)
Габариты	170х170х90 мм
Вес	1,5 кг
Условия эксплуатации
Температура	от -20 до +50°С
Относительная влажность воздуха	не более 90% при 30°С
Атмосферное давление	от 86 до 106 кПа

Пользователь может изменять частоты основного списка или произвольно менять частоту приемника и генератора.



Руководства по эксплуатации ДЕЛЬТА-ПРО DSL

Инструкция кабельного прибора ДЕЛЬТА-ПРО DSL на русском языке



Запасной Дельта-генератор

Прибор внесен в реестр Казахстана.

Комплектация определяется заводом изготовителем и может изменяться по его усмотрению.



Сертификат об утверждении типа средств измерений

Прибор прошёл государственные испытания с целью утверждения типа и внесён в реестр средств измерений, допущенных к применению и импорту в Республике Казахстан.



Декларация о соответствии

Прибор прошёл государственные испытания с целью установления соответствия требованиям ЕЗ ЕС 004/2011 "О безопасности низковольтного оборудования" и получил сертификат соответствия.
