ИРК-ПРО ГАММА. Внесен в реестр СИ РК

Описание

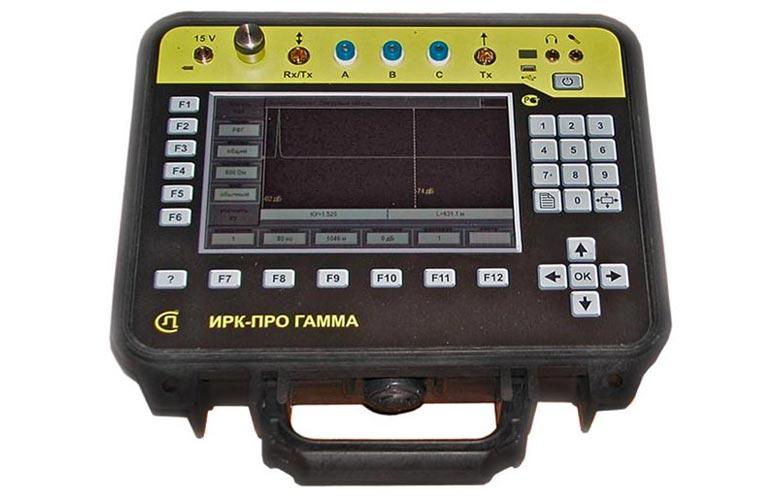

Уникальный прибор нового поколения. Кабельный прибор ИРК-ПРО Гамма объединяет в себе мощный рефлектометр для магистральных кабелей и городских кабелей ТПП, DSP рефлектометр и измерительный мост. Может работать в лабораторных и полевых условиях.

Цветной графический дисплей 800 х 480.

Мощный рефлектометр на большие длины кабеля.

Измерительный мост ИРК-ПРО, сценарии поиска повреждений, протокол поиска.

Быстрая связь с компьютером через USB порт и возможность подключения внешних устройств (модемы, принтеры). В прибор заложена возможность наращивания новых измерительных и сервисных функций: по мере их появления измеритель легко сможет сделать апгрейд своего прибора.

Цифровой вейвлет — рефлектометр

Вейвлет-преобразование является новым математическим алгоритмом и применяется в цифровой обработке для фильтрации сигналов, выделения локальных свойств, выделение сигналов на фоне шумов. Применение вейвлетов позволило устранить некоторые недостатки традиционной рефлектометрии. Какие это недостатки?

1. Дефект или муфта видны лучше, если импульс короткий. Но чтобы «прострелить» кабель, приходится увеличивать длину импульса. При этом отраженный сигнал расплывается, распознать дефект или муфту становится очень трудно. В вейвлет-рефлектометре дорогу «прокладывает» длинный импульс, а распознает идущий за ним короткий, который потом выделяется математикой. На рис.1 видно, что вейвлет-рефлектограмма (2) более чувствительна не только к обрыву, но видна и муфта, которую не «заметил» обычный рефлектометр (1).

2. В обычном рефлектометре для определения расстояния курсор надо устанавливать на начало импульса. Неизбежно возникает ошибка позиционирования. В вейвлет-рефлектометре курсор устанавливается на максимум. Это гораздо проще, к тому же прибор может автоматически с максимальной точностью установить курсор на максимум.

3. В обычном рефлектометре, чтобы распознать дефект или муфту, приходиться задавать максимальное усиление, рефлектограмма при этом смещается вверх (рис.1). Это затрудняет работу и не дает возможности просмотреть весь кабель. В вейвлет-рефлектометре можно применить логарифмический масштаб, который как бы объединяет максимальное и минимальное усиление. Видны полностью и мощный зондирующий импульс, и муфты, и обрыв (рис.2), даже на достаточно длинных кабелях. Применение в одном приборе сразу двух рефлектометров открывает новые возможности для измерителя.



При мостовом поиске повреждений измерителю надо сделать ряд последовательных операций. Прибор не только выполняет сценарий поиска, но и подсказывает измерителю порядок действий. Предполагается, что измеритель сам сможет составить себе «шпаргалку» для каждого измерения, как ему удобнее. Прибор позволяет легко менять текстовое поле экрана. У измерителя, выполняющего сценарий, всегда есть возможность вернуться по шагам назад и проверить измерения. Каждый шаг протоколируется прибором.

Функции:

 - Определение расстояния до места повреждения кабеля

 - Определение вида повреждения

 - Измерение расстояния между неоднородностями волнового сопротивления

 - Определение длины кабеля

 - Подавление шумов в условиях интенсивных помех и стабилизация рефлектограмм

 - «Антилыжа» - для выравнивания рефлектограммы при измерениях на длинных кабелях

 - Ккомпенсации затухания в кабеле



Характеристики

Характеристики рефлектометра
Характеристики	Диапазон	Разрешение (шаг)
Диапазоны измеряемых рефлектометром расстояний	131, 262, 523, 1046, 2093, 4186, 8371, 16742, 33485, 66970 м	0,2 м
Перекрываемое затухание	Не менее 80 дБ
Регулируемая амплитуда зондирующего импульса	6 – 18 В	1 В
Длительность зондирующего импульса	16-50000 нс
Количество усреднений	2, 4, 8, 16, 32, 64, 128, 256, 512
Диапазон установки коэффициента укорочения	1-7	0,001
Волновое сопротивление	20 Ом - 1 кОм
Характеристики моста
Диапазон измерения сопротивления изоляции	1 кОм – 50000 МОм
Диапазон электрической емкости	0,1 – 2000 нФ
Диапазон измерения сопротивления шлейфа	0 – 10 кОм
Диапазон измерения напряжения	0 – 300 В
Испытательное напряжение	180 В
Диапазон Rп в месте повреждения изоляции	0 – 20 МОм
Максимальная погрешность локализации дефекта	0,1%+1м (для Rп = 0 – 3 МОм
Максимальная погрешность измерения Rшл (0-3000 Ом)	± 0,1%+0,1 Ом
Максимальная погрешность измерения Ra	± 0,1%+0,1 Ом
Максимальная погрешность измерения Rиз, Cx	± 2%
Общие характеристики
Питание	встроенный аккумулятор Li-Ion 7,2 В / 4,4 Ач
Габариты	270 мм х 240 мм х 120 мм
Вес	2.5 кг





Комплектация определяется заводом изготовителем и может изменяться по его усмотрению.

Прибор внесен в реестр Казахстана.

Регистрационный номер: KZ.02.03.06557-2015/57942-14
Номер сертификата: 11802 от 28.05.2015
Сертификат действителен до: 22.07.2019
Наименование средства измерения: Приборы кабельные
Тип средства измерения: ИРК-ПРО Гамма, модели ИРК-ПРО Гамма, ИРК-ПРО Гамма DSL, Сигма DSL, Рефлектометр Гамма, MTDR GAMMA STREAM
Предприятие-изготовитель: ООО СВЯЗЬПРИБОР, г. Тверь
Межповерочный интервал: 2 года
