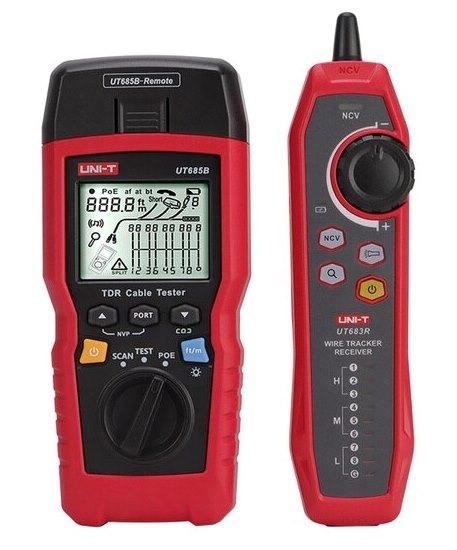

UT685B KIT Универсальный кабельный TDR-тестер UNI-T

Описание

Многофункциональное устройство UNI-T UT685B KIT предназначено для тестирования различных типов кабелей, в том числе коаксиального кабеля, сетевого кабеля POE, витой пары:
1. UTP (неэкранированный кабель),
2. FTP (экранированный алюминиевой фольгой кабель);
3. SSTP (сетевой кабель с двойным экраном)

С помощью UT685B KIT можно найти кабель, определить его длину, а также подтвердить, соответствует ли он стандартам POE. Прибор способен измерить длину кабеля с помощью технологии рефлектометрии TDR (Time Domain Reflectometers).

Кроме того, в прибор встроены тестовые порты RJ11, RJ45 и коаксиального кабеля, что позволяет проводить практически любые испытания низковольтных кабелей без использования неудобных адаптеров, обнаруживать короткое замыкание/разрыв в сетевом кабеле, неправильное подключение и т. д.

Схема разводки, длина кабеля, местоположение разрыва и другая информация могут отображаться на экране одновременно.

Состоит из TDR тестера и приёмника.



Особенности кабельного TDR-тестера UT685B KIT

Сертификаты: CE, UKCA, RoHS

● 2,8-дюймовый ЖК-дисплей с подсветкой

● Графический интерфейс

● Определение длины кабеля

● Проверка кабелей типа RJ11, RJ45 и коаксиальных кабелей.

● Определение стандартов POE

● Диапазон 500 м

● Разрешение 0,33 м

● Защита входа постоянного тока 70 В

● NCV-функция

● Подсветка экрана

● Индикация низкого заряда батареи: если напряжение батареи ниже 3,4 В, кнопка питания мигает;  если ниже 3,0 В, тестер отключается.

● Технология TDR

Технические характеристики



Тип испытуемого кабеля	Витая пара: 1. UTP (неэкранированный кабель), 2. FTP (экранированный алюминиевой фольгой кабель); 3. SSTP (сетевой кабель с двойным экраном);
	Коаксиальный кабель: 50 Ом, 75 Ом, 93 Ом
Проверка длины кабеля	Дальность: 500 м
	Разрешение: 0,33 м
	Точность: ± 4% или 0,6 м
POE	Обнаружение POE
	Стандарт POE: 802.3AF
	Стандарт POE: 802.3AT
Тест порта Ethernet	√
Определение локации кабеля	√
Входная защита	70 В постоянного тока
Экран	2,8-дюймовый ЖК-дисплей
Авто-выключение	Около 10 минут
Общие характеристики
Стандартные аксессуары	Кабель-адаптер RJ45: 1 шт.; Кабель-адаптер RJ11: 1 шт.; Адаптерный кабель RJ11 (адаптированный к зажиму типа «крокодил»): 1 шт.; Вилка, F-разъем на F-разъем: 1 шт.; Зарядный кабель Micro-USB; Руководство пользователя на английском языке: 1 шт.
Питание TDR тестера	Батарейки АА x 3 шт.
Габариты TDR тестера	181 мм × 80 мм × 39 мм
Габариты приёмника	197 мм х 48 мм х 34 мм
Вес TDR тестера	360 г.
Вес приемника	127 г.
Параметры окружающей среды
Рабочая температура	0~45℃
Температура хранения	-20~60℃
Относительная влажность при работе	20~75% RH
Относительная влажность при хранении	10~90% RH

Комплектация определяется заводом изготовителем и может изменяться по его усмотрению.
