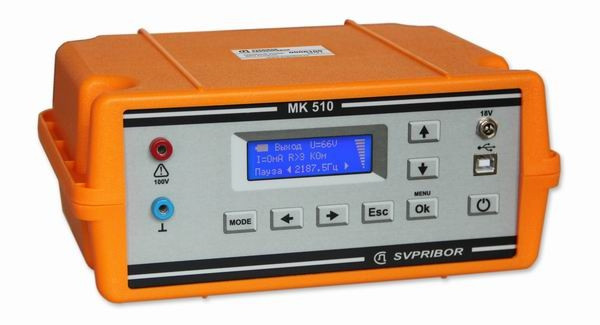

МК-510 Универсальный мультичастотный генератор

  • В наличии
  • Код: МК-510

266 500 ₸

+7 (727) 379-99-55
  • +7 (727) 379-98-93
возврат товара в течение 14 дней по договоренности
МК-510 Универсальный мультичастотный генератор
МК-510 Универсальный мультичастотный генератор
266 500 ₸
В наличии
+7 (727) 379-99-55
  • +7 (727) 379-98-93
Описание
Характеристики
Спецификация
Информация для заказа

Описание

Универсальный мультичастотный генератор МК-510 предназначен для работы с любым трассоискателем ПОИСК до 35 кГц.
Пользователь может задать рабочую сетку частот генератора в диапазоне от 250 Гц до 35 кГц с точностью 0,1 Гц.
К каждой выбранной частоте можно задать дополнительную частоту для двухчастотного режима поиска.

В генераторе есть встроенный индуктор, который излучает сигнал на рабочих частотах 6 кГц и 26 кГц, который обеспечивает более эффективный поиск и обследование местности:
• частота 26 кГц не слышна в соседних парах и не мешает работе ADSL аппаратуры;
• частота 26 кГц обеспечивает более уверенный прием на кабеле и пробивает стыки трубопроводов;
• поиск дефектов изоляции на НЧ генератор сопровождает полноценной частотой 26 кГц с любыми режимами поиска;
Генератор вместе с поисковым сигналом проводит измерение параметров сигнала и сопротивления изоляции кабеля.



ФУНКЦИОНАЛ 510 MASTER

Стандартные частоты генератора МК 510:
НЧ 273,4 ± 0,5 (273 Гц)
ВЧ 2187,5 ± 1 (2 кГц)
__ 6562,5 ± 2 (6 кГц) + встроенный индуктор
__ 26250 ± 3 (26 кГц) + встроенный индуктор

Важно! Пользователь может сам задать рабочую сетку частот.

Обследование местности с помощью встроенного индуктора

Генератор МК-510 оснащен встроенным аккумулятором и индуктором. Специальная сумка для переноса генератора и позволяет переносить его в любую точку обследуемой территории.
Индуктор расположен в нижнем отсеке корпуса.
Генератор следует ставить на землю в вертикальном положении и, как показано на рисунке (не вынимая из сумки).


Установите генератор на земле перпендикулярно кабелю или трубе.
Включите режим «26 250 Гц - Индуктор», «Пауза» и установите
максимальную мощность. При этом встроенный индуктор излучает
переменное магнитное поле, которое порождает ток в коммуникации.
Поле, возбуждаемое током, контролируется трассоискателем.

На приемнике установите частоту «26кНz» и включите режим
«КАРТА КАБЕЛЯ + » и нажмите кнопку для перехода в функцию «КОМПАС».
Эта функция позволяет фиксировать сигналы с двух направлений, и поиск осуществляется более эффективно.
Установите усиление на максимум. Расположите приемник на расстоянии не менее 40 м от генератора, чтобы сигнал
излучения генератора был не слышен.

Начните обследование территории, одновременно перемещая приемник и генератор перпендикулярно возможному расположению коммуникаций,  например, вокруг здания.
При приближении приемника к трассе Вы услышите характерный
сигнал генератора.
Перемещением генератора и приемника вперед назад добейтесь
максимального сигнала. Определите направление трассы, описанным выше способом, и при необходимости, откорректируйте положение генератора и приемника перпендикулярно трассе.
Теперь, когда известно расположение подземной коммуникации, используя режим «КАРТА КАБЕЛЯ + », «КАРТА КАБЕЛЯ» или «КЛАССИЧЕСКИЙ» проведите детальную трассировку коммуникации внутри исследуемой территории.
Проведите обследование территории по всем границам участка.

Обследование с помощью контактного подключения генератора

Этот вариант удобен, когда есть возможность подключиться к какому-либо кабелю, выходящему из здания. Генератор необходимо одним проводом подключить к жиле кабеля, а другим к заземлению. При этом возвратный ток течет к генератору через соседние заземленные коммуникации, выходящие из здания. Таким образом,
трассоискатель по наведенному сигналу локализует все заземленные коммуникации, выходящие из здания.



Основные атрибуты
ПроизводительСвязьприбор
Страна производительРоссия
СостояниеНовое
