Металды, сымдарды және басқа да жасырын объектілерді табушылар

Өнеркәсіп және құрылыс саласында, сондай-ақ тұрмыста жиі ахуал туындап жатады.  қай объектілер мен коммуникациялар сылақ астында, гипсокартонның астында немесе қабырғаның тереңінде жасырынғанын білу қажет. Бұл әртүрлі заттарды қабырғаға бекіту сияқты қарапайым жұмыстар кезінде де, тіпті күрделі жағдайларда да қажет.

Осы тапсырмаларды шешу үшін бір-бірінен тереңдігімен және табу дәлдігімен, қосымша мүмкіндіктерімен, сондай-ақ әртүрлі құрылғылардың типімен ерекшеленетін құрылғылардың бірнеше типтері бар.

Жасырын объектілерді табу үшін физикалық принциптер

Бағытталған ЭДС бойынша кернеудегі сымдарды анықтау.

Бұл принцип барлық дерлік құралдарда қолданылады.  Аспаптың ішінде өнеркәсіптік жиілікке орнатылған қабылдау антеннасы болады және онда айнымалы кернеу келтірілген жағдайда аспап сымның бар болуын детекторлайды. Бұл ретте кернеудегі кәбілді табу үшін аспаптың жұмыс тәртібін электр өткізгішті іздеу режиміне ауыстыру және жасырын шоғырсым арқылы қандай да бір тоқ өтуін талап етілмеу тиіс екенін есте ұстаған дұрыс. Кейбір аспаптарда бұл датчик үнемі қосылады және дисплейге немесе дыбыс сигналына ағымдағы табу режиміне тәуелсіз ескерту береді.

Диэлектр өткізгіштігінің өзгеруі бойынша.

Бұл жағдайда аспап датчигі конденсатордың қоршауы болып табылады. Датчиктің рейканың, бос немесе кез келген ауытқудың үстіндегі локациясы кезінде - датчик сыйымдылығы өзгертіледі, және бұл өзгерістер бойынша прибор операторға түрлі дыбыс және визуалдық белгілерді жасайды.

Магниттік өрістің өзгеруі бойынша.

Негізінен арматура немесе металл құбырларды іздеуде қолданылады. Магниттік өріс қарқындылығы мен картинасының өзгеру қағидаты бойынша жұмыс істейді.

Радарлы сканерлеу технологиясы.

Bosch ultra-wide band (UWB) radar technology - кең жолақты радар технологиясы немесе соған ұқсас. Құралдың ішінде сканерлеуші сигналдарды іздестіру нысандарына қарай жөнелтетін микроқуатты сәулелегіш бар. Содан кейін аспап шағылысқан дабылдарды талдайды және тиісті индикацияны жасайды.

Шығарылатын генератордың көмегімен электрмагниттік сканерлеу.

Негізінен өткізгіш объектілерді - құбырларды, байланыс кабельдерін және т.б. іздеу үшін пайдаланылады. Принцип кабельдің немесе құбыр бетінің қабығына белгілі бір жиілік пен форма сигналын шығаратын генератор қосылатындығына негізделген. Содан кейін қабылдағыш максимум сигнал бойынша коммуникацияның локациясын іздейді.

Сәйкесінше - табу технологиясы неғұрлым дәл және күрделі болса - оның тереңдігі мен анықталу дәлдігі соғұрлым жоғары болады, бірақ прибор құны жоғары.

Әдетте, бір құралда әртүрлі режимдерде қосылатын бірнеше датчиктер болады. Сондықтан жұмыстарды жүргізу кезінде табылған материалға байланысты режимнің дұрыс таңдалуын әрқашан қадағалау керек.

Жасырын объектілерді табушылардың шартты жіктелуі

Құрылғының анықталуы мен күрделілігінің тереңдігі бойынша шартты түрде барлық аспаптарды 4 үлкен класқа бөлуге болады.

Анықтау тереңдігі аз және қолмен калибрлеуі бар қарапайым анықтаушылар

Аталған аспаптар класының типтік мысалы KC-098-YB

Құрал 3 режимде жұмыс істей алады - Stud (Рейкалар мен тіреулерді анықтау), AC Wire (ауыспалы кернеуде сымды табу), Metall (металдарды табу)

Аталған аспаптар сыныбының кемшілігі пайдалану процесінде осындай аспаптар сезімталдық пен режимдердің ауыстырып қосуын үнемі қолмен калибрлеуді талап етуінде. Осы аспаптардың дәлдігі өте жоғары емес, сондықтан қабырғаларды тексеруді сезімталдықты қайта каталибрлеуді кезең-кезеңімен өткізіп отырған дұрыс.

Аталмыш құралдар класының жалғыз артықшылығы - олардың қарапайымдылығы мен төмен бағасы.

Табу тереңдігі орташа және автокалибрлеуі бар анықтаушы

Бұл жақсартылған сенсорлары мен қосымша функциялары бар, сонымен қатар автокалибрлеуі бар жетілген құрылғылар, яғни жұмыс барысында сезімталдықты калибрлеуді аспап автоматты түрде жүргізіледі.
Іздестірілетін материалдардың түрі аспаптың ішіндегі датчиктерді қосу үшін қолмен таңдалады.

Мұндай құрылғылар кеңінен таралған, сондықтан да біздің ассортиментте кеңінен ұсынылған:

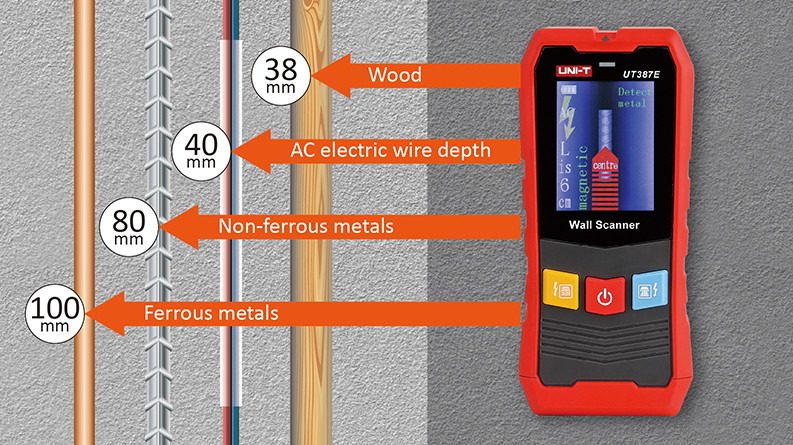

UNI-T UT387E

UNI-T UT387S

UNI-T UT387C

BOSCH UniversalDetect

BOSCH GMS-120

Аталмыш құрылғылардың басты құндылығы қосымша ыңғайлылық, жоғары өнімділік пен жеткілікті бюджеттік баға.

Кемшіліктерге анықтаудың дәлдігінің қабырға материалына қатты тәуелділігін, сондай-ақ анықтау тереңдігінің шектелгенін жатқызуға болады.

Жоғары дәлдікпен және автокалибрлеумен анықтау тереңдігі үлкен радарлық сканерлер

Бұл үлгідегі аспаптардың басқаларынан айырмашылығы олар зерттелетін объектіге зондтау радио сигналдарын жіберіп және алынған шағылысуды талдаумен радиолокациялық сканерлеудің арнайы технологиясын қолданады.

Осындай аспаптардың мысалдары:

BOSCH D-Tect 120

BOSCH D-Tect 150

Осы типтің құндылығына табудың жоғары дәлдігі, әртүрлі материалдардың астына қосымша құрылыс салу мүмкіндігі, анықтаудың ұлғайған тереңдігі жатады.

Аспаптардың жетіспеушілігі олардың айтарлықтай жоғары бағасы болып табылады.

Таратушы сигналдар генераторы бар трасса іздегіштер

Негізінен мұндай құралдар электр өткізгіш объектілерді: конструкцияның ішінде де, топырақта да салыстырмалы түрде үлкен тереңдікте орналасқан шоғырсымдарды, метал құбырларын іздестіруге арналған.

Аспаптың типтік үлгісі: Mastech MS6818

Аспаптың құндылығы 2,5 метрге дейінгі анықтаудың үлкен тереңдігі болып табылады.

Кемшіліктері: салыстырмалы түрде жоғары емес анықтау дәлдігі, сондай-ақ құралмен жұмыс істеуді үйретудің кейбір күрделілігі. Аспаппен тиімді жұмыс істеу үшін оператор аспапты баптау, кедергілерден реттеу және қандай да бір объектіге реакцияларын тану бойынша нақты дағдыны пысықтауы тиіс.

Жасырын объектiлердi iздестiруге арналған аспаптарды түпкiлiктi iрiктеп алу техникалық талаптарға, жұмыста қауiпсiздiк пен ыңғайлылық талаптарға, сондай-ақ иелiкке берілген бюджет мен болжалданып отырған жұмыстар құнының шарттарының peceбiне қарап жасалады, Ең бастысымен - ұсталынысы болмаған кездерге қолданылып отырған заңдарды ұстанып қолданылып жүрген шарттар мен оларды нақтылы белгілеуші шартқа мимо = = = = = = = такие

Жасырын объектілерді анықтауға арналған аспапты неғұрлым дәл таңдау үшін келтірілген модельдерді табу тереңдігінің негізгі сипаттамалары келтірілген кестені пайдалану ыңғайлы болады:

Аспаптарды өндірушілердің ашық қолжетімділігімен және Test instruments ЖШС мен интернет порталдың жеке материалдары бойынша дайындалды Pribor.kz
