Как правильно подключать мегаомметры

Современные мегаомметры имеют 2 или 3 клеммы для подключения проводов, соответственно для 2-х или 3-х проводной схемы измерений

Измерения по двухпроводной схеме

В случае 2-х проводной схемы измерения задействуются 2 измерительные клеммы, обозначаемые как:
1.“EARTH” или “З" (Земля) или "R-"
2.”LINE” или "Л" (Линия) или “R+ “

В большинстве случаев и практически для всех производителей провод, подключаемый к клемме “LINE” - красный. Провод, подключаемый к клемме “EARTH”, как правило, имеет черный цвет, однако у отдельных производителей встречаются и другие цвета.
При такой схеме клемма “GUARD” остается неподключенной.

Схематично ниже показано подключение для измерения изоляции между парой проводов внутри кабеля:

Измерения по 3-х проводной схеме

В некоторых случаях, внутри измеряемого кабеля или объекта возникают поверхностные токи между тестируемыми проводниками, которые могут влиять на результаты измерений и занижать реальное значение сопротивления. Такие ситуации бывают при измерениях сопротивления изоляции между жилой и оплеткой коаксиального кабеля или в условиях повышенной влажности или загрязненности.
Для улучшения точности измерений применяется специальная 3-х проводная схема измерений, когда отдельный провод, подключенный, к клемме “GUARD” отводит поверхностные токи.
Схематично ниже показано подключение для измерения изоляции между жилой и оплеткой коаксиального кабеля. В этом случае на участок изоляции накладывается защитная петля, отводящая поверхностные токи. Защитная петли подключена зеленым проводом к клемме “GUARD”:

По сути клемма “GUARD” является не измерительной а вспомогательной, защищающей измерительные цепи прибора от влияния паразитных поверхностных токов, что объясняет ее название “GUARD” (защита).

Разночтения по цветам проводов у разных производителей

К сожалению, существует некоторая путаница по цветам проводов, подключаемых к клемме “GUARD”. Например в мегаомметрах MIT515, MIT525, MIT1025, MIT1525 производства Megger  цвет провода синий, в мегаомметрах Fluke-1550B,  SEW 4104 IN, UT516B - зеленый.

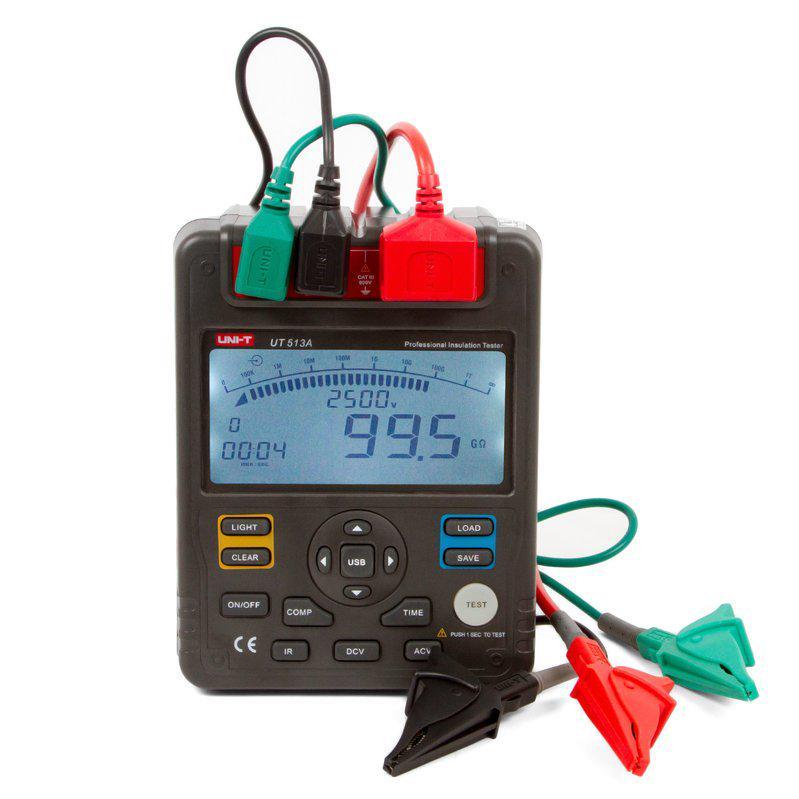

В некоторых мегаоммерах измерительные провода, подключаемые к клемме “EARTH” также могут иметь цвета отличные от черного, например в Е6-24, Е6-24/1 и Е6-24/2 измерительный провод синего цвета. В инструкциях на UT512 и UT513A указано, что к  клемме “EARTH” подключается зеленый провод, а к клемме “GUARD” - черный.

Рекомендации по подключению мегаомметров

Естественно, большой ошибки в измерениях не будет, если измерительный вход будет подключен к измеряемому объекту зеленым проводом вместо черного.
Но могут возникнуть ошибки, когда по привычке электрики могут подключить провода к измеряемому объекту, ориентируясь по цвету проводов. Также могут возникнуть ошибки при калибровке или поверке, поскольку клеммы эталонов и калибраторов обычно маркируются по наиболее распространенным цветовым схемам.

В целях исключения ошибок при производстве измерений, мы рекомендуем сначала производить измерения и калибровку по двухпроводной схеме, то есть не задействовать клемму “GUARD” совсем и только в случае получения явной погрешности подключать дополнительный провод. При этом внимательно следить за тем, чтобы исследуемый объект был подключен именно к измерительным клеммам “EARTH” и ”LINE”, благо по цвету проводов легко определить что и куда подключено.

Подготовлено ТОО Test instruments по материалам производителей мегаомметров.
