Приборы и документация для измерения сопротивления контура заземления

Ранее нами уже проводился обзор цирфовых измерителей сопровиления зазмеления в отдельной статье , где были рассмотрены основные отличия и приеимущества цифровых измерителей сопротивления контура заземления перед аналоговыми.

Что нового

За это время компанией UNI-TREND был выпущен новый прибор, UT572, вобравший в себя лучшее из конструкций UT521 и UT522, однако обладающий более широкими возможностями.

Прибор дополнительно измеряет удельное сопротивления грунта, имеет повышенный до 40 кОм предел измерения.

Примечание. Удельное сопротивление грунта является свойством грунта, показывает электрическое сопротивление куба грунта с гранями в один метр и измеряется в Омах на метр. Удельное сопротивление различных грунтов в Казахстане может варьироваться от 10 Ом*м для влажной глины до 35000 Ом *м для мерзлых пород.
От удельного сопротивления грунта в данной местности и в данных условиях зависит конфигурация заземляющих устройств и работоспособность заземления.
Удельное сопротивление грунта измеряется не при всех проверках, однако на стадиях проектирования и установки новых заземлительных устройств эта процедура обязательна. Также, измерение удельного сопротивления грунта может помочь при диагностике заземляющих устройств, имеющих сопротивление выше нормативного.

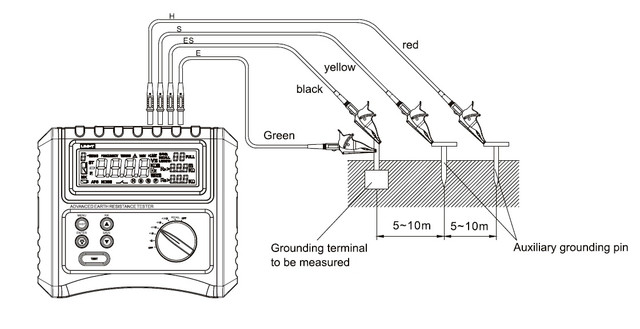

Существенным отличием от более простых моделей является возможность UT572 подключения  4-х проводной схемы измерения, позволяющей более точно измерять сопротивление заземлителей с небольшим сопротивлением (менее 5 Ом) за счет дополнительного 4-го проводника, компенсирующего влияние паразитного сопротивления провода, соединяющего прибор с исследуемым контуром заземления. То есть прибор соединяется с измеряемым заземлителем сразу двумя проводами - измерительным и компенсирующим:

.

Для сравнения функционала поставляемых ТОО Test instruments измерителей сопротивления заземления приведена таблица:

Частые вопросы про процессы и правила измерения сопротивления контура заземления в Казахстане

Какие документы нормируют значение сопротивления заземления и в каких пределах оно должно быть?

Поскольку заземление устраивается для защиты жизни от опасного напряжения, то, понятно, что чем оно ниже - тем безопаснее эксплуатация электроустановки. Идеальное заземление имеет нулевое сопротивление, то есть любое опасное напряжение на электроустановке выравнивается с потенциалом земли без потерь. Естественно, это физически недостижимо, поэтому всегда нормируется верхняя величина сопротивления заземления. Иными словами, заземление должно быть ниже нормативных значений.

Максимальное значение нормативного сопротивления определяется типом сети, а также максимальным напряжением электроустановок под которым они работают и другими обстоятельствами, прописанными в правилах.

Нормативные значения величины сопротивления заземления можно найти Правилах устройства электроустановок (ПУЭ), утвержденных Приказом Министра энергетики Республики Казахстан от 20 марта 2015 года № 230. Приказ зарегистрирован в Министерстве юстиции Республики Казахстан 29 апреля 2015 года № 10851.
Данные нормативы прописаны в отдельной Главе 7 ПУЭ “Заземление и защитные меры электробезопасности.”

Как часто следует проверять сопротивление заземления?

Частота проверок и измерений контура заземления зависит от вида электрооборудования, условий эксплуатации и рабочего напряжения. Например для объектов повышенной опасности проверки могут назначаться не реже чем 1 раз за 6 месяцев. Частота проверок также регламентируется ПУЭ.
Кроме того, частота проверок контура заземления регламентируется Правилами пожарной безопасности (ППБ) , утвержденными 21 февраля 2022 года, а также Правилами технической эксплуатации электроустановок потребителей (ПТЭЭП). утвержденными приказом от 30 марта 2015 года .

Кто имеет право измерять сопротивление заземления?

Измерять сопротивление контура заземления имеет право только организация, имеющая соответствующие разрешения и лицензии силами специально подготовленных специалистов, имеющих документы о подтверждении квалификации и допуск к работе с электроустановками на соответствующее напряжение.

Какие приборы могут применяться для измерения сопротивления контура заземления?

Поскольку получение правильных результатов измерений напрямую связано с безопасностью, прибор должен удовлетворять следующим требованиям:

• Быть внесенным в реестр средств измерений РК, что подтверждает сертификат об утверждении типа средств измерений.
• Иметь действующий сертификат о прохождении периодической поверки.
• Не иметь видимых повреждений и трещин на корпусе или шкале.
• Индикация источника питания прибора не должна показывать низкий заряд батареи.
• Соединительные кабели не должны иметь каких-либо трещин или повреждений.

Невыполнение любого из приведенных требований может привести к получению ложных результатов, неправильным расчетам и, в конечном итоге, снижению безопасности работы электроустановок и защитных устройств и повышенной опасности поражения электрическим током.

Заключение

Цифровые приборы все время совершенствуются производителями и уверенно вытесняют устаревшие аналоговые приборы и полностью заменяют приборы типа М416, Ф4103-М1б МС-08, М372 и т.д. превосходя их как по точности, так и по компактности, надежности и функциональности.

Опасайтесь подделок! Официальный дистрибьютор продукции UNI-T в Казахстане - ТОО Test instruments и интернет портал Pribor.kz
