Ни для кого не секрет, что в электрических измерениях важны все звенья измерительной цепи: точный дисплей, блок цифро-аналогового преобразования, блок обработки, входные измерительные терминалы, сединительные провода.

В данной статье мы рассмотрели последние, ибо самый продвинутый измерительный прибор не обеспечит точности измерений, если провода имеют низкое качество изоляции, не обеспечивают надежный контакт с измеримыми цепями, имеют повышенное сопротивление, а то и вовсе имеют ненадежный контакт с наконечниками. Некачественные измерительные провода вносят в процесс измерений элементы ненадежности, неточности, и это сводит на нет все преимущества и достоинства любого прибора.

По сути измерительные щупы и провода - это первое звено, от качества которого напрямую зависят результаты измерений.

На рынке довольно много различных измерительных проводов, однако отличить оригинальные от поддельных зачастую непросто, и мы привели здесь основные признаки, позволяющие избежать выбора некачественной продукции.

Упаковка

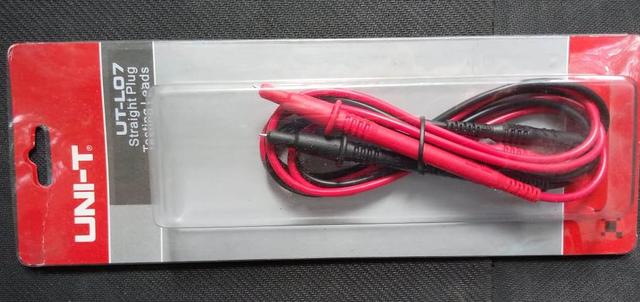

Большинство сменных щупов с проводами, поставляемых как запасные части, имеют индивидуальную упаковку в виде блистера:

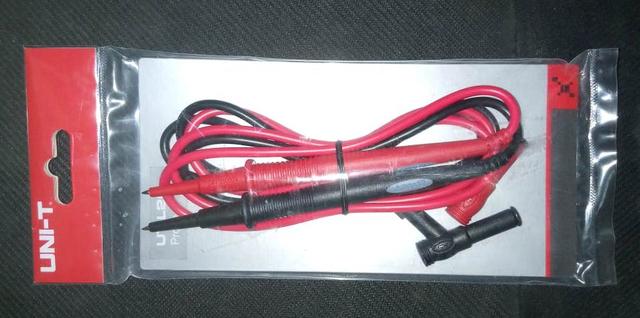

Также применяются, особенно в последнее время, полиэтиленовые пакетики с логотипом:



Фирменная маркировка

Оригинальные щупы имеют четко различимый логотип на своем корпусе. Обычно обладатели брендов и производители тщательно следят за этим и некачественное нанесение логотипа может свидетельствовать о подделке.






Максимально допустимый ток

В большинстве случаев на фирменных щупах указывается предельно допустимый ток, который не рекомендуется превышать при производстве измерений:




Маркировка допустимых напряжений и категорий

Указывается категория электрооборудования и напряжение для которых применение данных щупов безопасно.





По стандарту МЭК/IEC - IEC61010 (EN61010) все устройства, подключаемые к низковольтным сетям до 1000 вольт делятся на 4 категории с точки зрения безопасности в случае возникновения перенапряжений. Эти категории обозначаются CAT и в общих чертах характеризуются так:

CAT IV - наружные сети и распределительные устройства, точки подключения линий и питающих кабелей.

CAT III - трехфазные устройства, распределительные щиты и т.д.

CAT II - однофазные нагрузки и устройства, подключаемые к розеткам.

CAT I - защищенное от перенапряжений бытовое и промышленное оборудование, не подключенное напрямую к электросети.

В случае с щупами - чем более высокая категория промаркирована - тем лучшую защиту имеют данные щупы. Для разных категорий может быть указано разное максимально допустимое напряжение, то есть на устройствах разных категорий допустимо измерять  максимальное напряжение в определенных пределах.

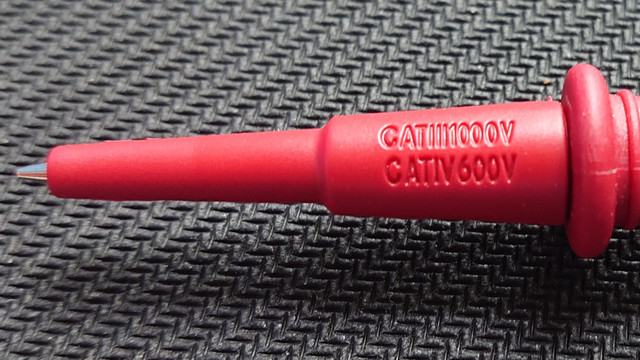

Например, в данном примере маркировка CATIII - 1000V , CATVI - 600V указывает на то, что в электроустановках 3-й категории допустимо измерять напряжения до 1000 вольт, но в установках 4-й категории только до 600 Вольт.

Также, на входных терминалах мультиметра может присутствовать маркировка категории. Естественно, что для использования проводов совместно с мультиметром  параметры проводов должны быть такими же или даже превосходить указанные на мультиметре:




Защита от перегиба провода

Часто измерительные провода являются небезопасными из-за того, что измерительный провод не сращен достаточно надежно с щупом или с входным терминалом из-за чего он может перетереться или просто оторваться.

Фирменные провода имеют в месте входа провода в щуп и в терминал специальный компенсатор изгиба, который предотвращает перегиб провода, его истирание и выпадение в месте соединения с корпусом щупа:

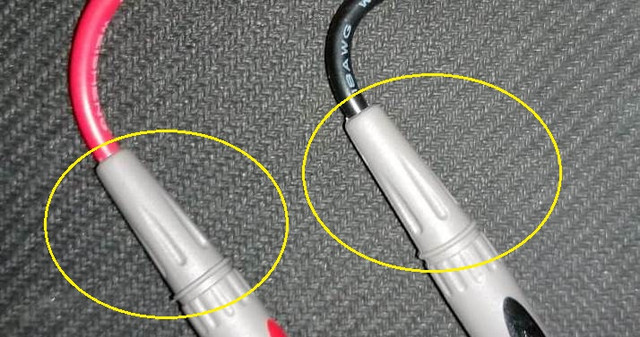

В некоторых моделях в этих целях применяются специальные втулки в месте соединения:





Кольцо безопасности

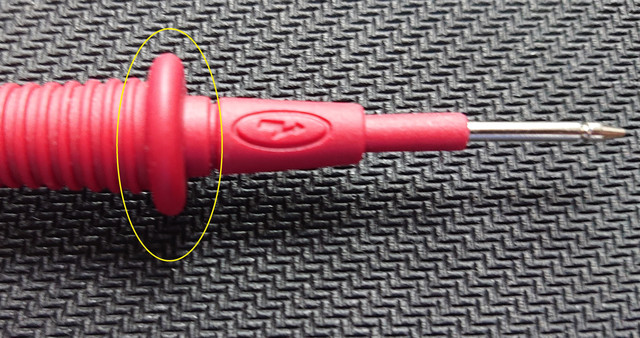

Некоторые контрафактные провода не имеют предохранительных элементов, таких как кольцо или наплыв безопасности, который предотвращает случайное касание пальцами оголенной части щупа:





Материал изоляции

Поддельные измерительные провода стоят дешевле фирменных, поскольку часто изоляция провода изготовлена из обычного ПВХ, в то время как оригинальные изготовлены из специального материала, который отличается большей гибкостью, пластичностью и надежностью. Оценить качество материала изоляции можно даже на ощупь.

При этом следует отметить, что если изоляция провода имеет любые видимые повреждения такие как загрязнения, трещины, сколы, истирания и т.д., то эксплуатации такого провода недопустима.



Паразитное сопротивление

Оригинальные щупы и провода к ним изготавливаются из высококачественных материалов. Это касается и токопроводящих жил, которые должны иметь минимальное сопротивление. Собственное сопротивление щупов и проводов является паразитным и вносит дополнительную погрешность в результаты измерений, особенно при измерении небольших величин.

Для большинства оригинальных измерительных проводов собственное сопротивление щупов не превышает 0.1 Ом.

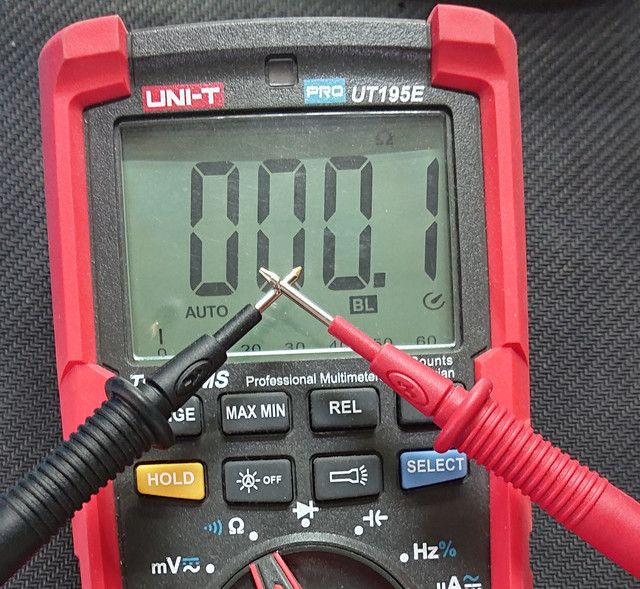

Проверить этот параметр просто - достаточно включить мультиметр в режим измерения сопротивлений на самом наинизшем пределе и замкнуть накоротко щупы.





Эту операцию рекомендуется проводить при каждом включении мультиметра для того, чтобы убедиться в отсутствии обрыва и работоспособности измерительных проводов.
В случае если собственное сопротивление щупов с проводами превышает 0,5 Ом - такие провода следует выбраковать и немедленно заменить на новые.


Место приобретения

Всегда рекомендуются использовать сменные фирменные измерительные провода того же производителя, что и прибора. Это связано со многими факторами, такими как точное соответствие посадочных размеров, согласованность элементов безопасности, совместимость насадок на щупы и т.д.

Поэтому, следует приобретать как приборы, так и комплектующие к ним у официальных дистрибьюторов производителей. У продавца должен быть специальный сертификат выданный заводом производителем, например такой:

В целом, применение качественных оригинальных измерительных проводов повышает безопасность, надежность и точность электрических измерений.

Подготовлено по собственным материалам ТОО Test instruments и интернет портала Pribor.kz
