Предохранители в мультиметрах

Современные измерительные приборы имеют очень чувствительные входные цепи, которые могут иметь имеют несколько ступеней защиты – электронную, температурную, плавкую.
Защита в основном предохраняет от перегрузки, перегрева и неверных подключений.
Часто защита входных цепей мультиметров  реализована с помощью плавких предохранителей.

Как узнать номиналы предохранителей, примененных во входных цепях?

В фирменных мультиметрах, например UNI-T,  эта информация нанесена рядом со входными терминалами:


В данном случае мы видим, что гнездо «10А» для измерения больших токов не защищено предохранителем, о чем говорит надпись UNFUSED, а гнездо VΩmaCF – защищено предохранителем номиналом 200мА. Об этом говорит надпись 200мА FUSED. Fuse переводится с английского как предохранитель или плавкая вставка.
Гнездо измерения больших токов не защищено, однако это касается в основном бюджетных моделей.
Более дорогие модели имеют защиту и по токовому входу «20А»:

Большинство случаев неправильного включения относятся к измерениям силы тока, потому что при этих измерениях легко забыть, что прибор включается последовательно с нагрузкой, а не параллельно в то время как входное сопротивление прибора в этом режиме стремится к 0, причем чем оно меньше – тем выше точность.
Самый распространенный случай – когда ошибочно подключают щупы к терминалам для измерения тока или в режиме измерения тока пытаются измерить напряжение. Или измеряют силу тока без учета временных ограничений ( обычно не более 10-30 сек + повторное измерение не ранее чем через 15 минут) .

Какие типы предохранителей применяются в мультиметрах?

TT – тугоплавкие,  применяются в мультиметрах редко.
F – быстродействующие,  наиболее часто применяемый в мультиметрах тип.
FF  - сверхбыстродействующие, применяются нечасто, в основном в очень чувствительных моделях.
Какие предохранители рекомендуется применять в мультиметрах ?
Основная рекомендация – применять фирменные предохранители производителя в фабричной упаковке. На упаковке указаны тип и модели, для которых предназначен тот или иной предохранитель:


Как проверить целостность предохранителей во входных цепях мультиметра ?

Для проверки предохранителя в сильноточной цепи обычно достаточно установить мультиметр в режим измерения сопротивления и подключив только сигнальный провод соединить его с гнездом А. Если он показывает бесконечность или OL, то скорее всего, предохранитель вышел из строя. Если же показывает некоторое маленькое сопротивление, которое соответствует входному сопротивлению в режиме измерения тока, то предохранитель в норме:


Для проверки предохранителя в слаботочной  цепи может понадобиться второй мультиметр. Следует установить проверяемый мультиметр в режим измерения малых токов и подключить второй мультиметр в режиме измерения сопротивления к гнездам mA и COM:

Второй мультиметр покажет сопротивление входной цепи. Если оно близко к нулю – то предохранитель целый.

Где находятся предохранители в мультиметрах и как их заменить?

В более старых и бюджетных моделях предохранители монтируются прямо на плате на специальных держателях, поэтому для замены необходимо снять крышку мультиметра и заменить предохранитель на исправный :

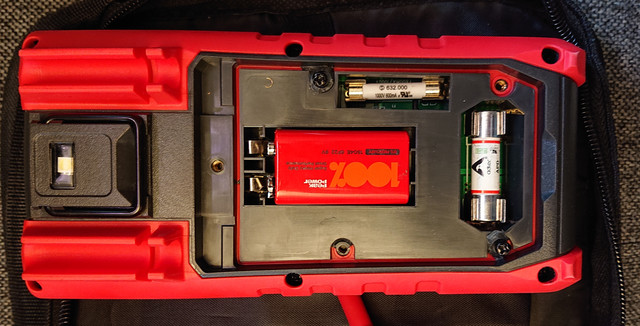

В более современных и дорогих моделях реализован доступ к предохранителям под крышкой батарейного отсека, что естественно, более удобно.  Для замены следует аккуратно пинцетом извлечь сгоревший предохранитель и установить новый :


В заключение следует отметить, что применение нерекомендованных и контрафактных предохранителей может привести не только к поломке прибора и оборудования, но и к возгораниям и электро-травмам!
