Паяльная станция ERSA i-con
Революция в ручной пайке – новые паяльные станции i-CON .
Производство – ERSA , Германия .
Под именем i-CON (Айкон) на мировой рынок вышло новое семейство паяльно-ремонтных станций немецкой фирмы ERSA. Префикс «i» в названии станций отражает присущие им качества — innovative, informative, intelligent — востребованные при переходе к бессвинцовой технологии. Какие технические решения ERSA обеспечивают должную температурную стабильность паяльного инструмента в рекордном диапазоне передаваемой мощности, снижают эксплуатационные расходы, повышают производительность ручной пайки и создают новое ощущение комфорта пользователю станции i-CON?
1.Ключевым элементом станций i-CON является паяльник i-Tool размером с авторучку, оснащенный уникальным нагревательным элементом мощностью 150 Вт. Такой паяльник справится с любыми компонентами и платами! Кроме того, в рукоятку встроен контроллер калибровки и энергосбережения: датчик перемещения фиксирует паузы в работе оператора, когда температуру целесообразно снижать для продления срока службы паяльных жал. В конструкции паяльника и всей станции применены только антистатические материалы. Красочные материалы об этом паяльнике представлены на специальном сайте www.i-tool.de .
2.Система управления i-CON распознает тип инструмента, учитывает динамику потребления тепла и массогабаритные характеристики жал. Термодатчик примыкает вплотную к рабочей области жала изнутри, обеспечивая оперативность и достоверность температурных отсчетов. Выбор режима нагрева инструмента позволяет достичь максимальной производительности при пайке массивных деталей или гарантированно исключить риск перегрева чувствительных компонентов, что особенно актуально при бессвинцовой пайке на повышенных температурах.

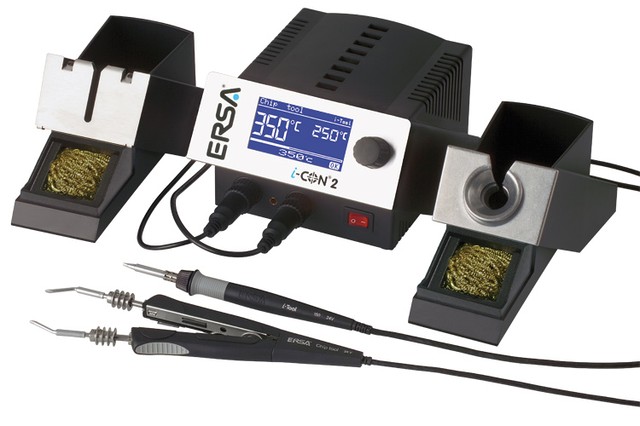

3.Модель i-CON2 обеспечивает многофункциональность, аналогичную станции i-CON, при работе сразу двумя инструментами: паяльником i-Tool и термопинцетом ChipTool, вакуумным термоотсосом X-Tool или любым из паяльников от станций Digital2000A (MicroTool, TechTool,PowerTool). Инструменты ERSA сопровождаются широким ассортиментом паяльных жал и демонтажных насадок для работы как с миниатюрными, так и крупноразмерными компонентами.
4.В станциях i-CON и i-CON2 реализован оригинальный интерфейс: выбор функций осуществляется по экранному меню на ЖК-дисплее поворотом и нажатием единственной ручкинавигации. Текстовая информация отображается на семи языках, в том числе на русском — впервые в мире.
5.Расходы пользователя паяльной станции слагаются из однократного приобретения управляющего блока с инструментом и регулярных закупок паяльных жал по мере износа. В то время как конкуренты предлагают дорогие сменные картриджи, в которых паяльное жало интегрировано с нагревательным элементом, ERSA снижает эксплуатационные расходы благодаря замене лишь рабочей части паяльных жал. Поскольку срок службы нагревателя многократно превышает срок службы даже долговечных жал, не расточительно ли выбрасывать картридж каждый раз, когда прогорает жало? При бессвинцовой пайке расход картриджей и жал неизбежно возрастает из-за более высоких температур, окислений и химической агрессивности олова.
Как следствие, подход ERSA становится экономически еще более выгодным для пользователей паяльных станций серии i-CON.
6. С учетом функциональной насыщенности и множества сервисных возможностей станции i-CON поначалу кажется удивительным, что в качестве органа управления используется единственная ручка на передней панели станции. Однако, это не ручка потенциометра, а вращаемая кнопка наподобие тех, что используются в автомобилях высшего класса. Вместе с контекстной информацией на дисплее она выполняет функцию навигатора по меню паяльной станции. Таким образом, «рулить» станцией легко и приятно: неспешный поворот кнопки, мягкий щелчок, еще поворот, щелчок и — поехали!
Многофункциональная ручка-кнопка используется как для выбора параметров, так и для установки их числовых значений. Вращение по часовой стрелке приводит к увеличению значений, против часовой стрелки - к уменьшению. При медленном вращении числовое значение меняется единицами, при быстром - скачкообразно на 10, 50 или 100. Нажатием (щелчком) ручки выбранный пункт меню или значение параметра фиксируется и принимается к работе процессором станции. Ею же производится переключение дисплея i-CON2 на группу параметров одного из двух подключенных инструментов для соответствующей настройки.
В режиме настройки параметров оператор вводит числовые и символьные значения:
•целевую температуру инструмента в диапазоне от 150°C до 450°C с шагом 1°C;
•калибровку и коррекцию показаний температуры на дисплее (до +/- 50°C), если необходимо;
•код массогабаритной поправки для конкретного типа паяльного жала или насадки, если необходимо;
•вариант динамики нагрева из трех возможных по скорости и точности приближения;
•период времени до перехода в режим энергосбережения, если необходимо;
•температуру энергосбережения для паяльника i-Tool (от 150°C до 300°C), если необходимо.
Система управления позволяет выбрать один из трех режимов нагрева в зависимости от характера паяльных работ (по умолчанию активирован «средний»):
Низкая мощность — для пайки компонентов с малым тепловым рассеянием; температура бережно приближается к целевому значению асимптотически снизу.
Средняя мощность — для большинства паяльных работ с нормальным потреблением тепла; допустимы небольшие пере-хлесты температуры в ходе двустороннего приближения к целе-вому значению.
Высокая мощность — для скоростных паяльных работ с массивными компонентами при наибольшем потреблении тепла; перехлесты могут быть значительны.
7.Переходя от функциональных возможностей управляющего блока станции i-CON к паяльным инструментам, отметим, что в их перечне нет термофена. По мнению ERSA, если уж использовать горячий воздух в качестве переносчика тепла, то лучше это делать в комбинации с инфракрасным излучением и под контролем электроники — так, как реализовано в станции HR100 . К двухканальной ремонтной станции i-CON2 удобно подключить универсальный паяльник i-Tool и инструмент демонтажа — термопинцет ChipTool или вакуумный термоотсос X-Tool. Эти инструменты снабжаются широким спектром сменных насадок для демонтажа компонентов как с поверхности, так и из отверстий. Термоотсос X-Tool достоин отдельного замечания: это не самый дешевый, но по утверждению практиков самый мощный термоотсос на рынке, что в контексте бессвинцовой технологии особенно критично.
Уникальный запас мощности паяльника i-Tool позво-ляет одним инструментом выполнять весь спектр работ, простирающийся от использования самых тончайших жал до самой массивной насадки.
Все паяльные жала ERSA серии 102 к паяльнику i-Tool выпускаются только в бессвинцовом исполнении. Массивные жала поставляются вместе с фиксатором, остальные — только сменная рабочая часть.
Чертежи жал представлены на сайте www.ersa.kz в описаниях станций i-CON .
Поставки , продажа станций ERSA в Казахстан и техническая поддержка осуществляются силами ТОО Test instruments
