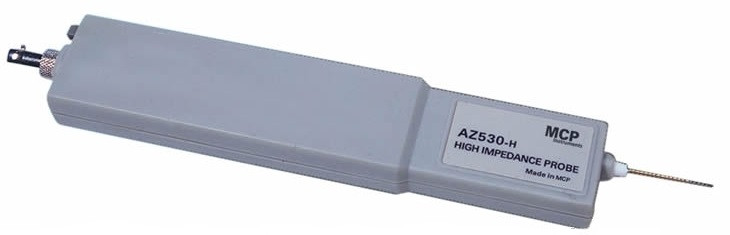

ATTEN AZ530-H Электромагниттік өрістерге арналған жоғары импедансты зонд

Сипаттамасы

Жиілік жолағының ені: 0.1 ~1000MHZ
Шығу кедергісі: 50 Ом
Кіріс сигналының максималды амплитудасы: ±10 Дб
Ағым: 24 мА
Температура датчигі бар сымның ұзындығы 1.5 м
Өлшемі: 195×40×19 мм

ATTEN AZ530-H жоғары кедергісі бар зонд радио кедергісін (RFI) тексеру үшін баспа платаларындағы қосылым нүктелерімен немесе жолдармен тікелей байланыса алады. Зондтың кедергісі өте жоғары (ПХД оқшаулау кедергісінің мәніне ұқсас) және сынақ нүктесінде тек 2 пФ жүктемесі бар (1 гГц жиілікте 80 Ом). Осылайша, ол тізбекке әсер етпей, тізбекпен тікелей байланыса алады. Оның көмегімен металды экрандаудың тиімділігін өлшеуге болады. Микросхеманың жеке түйреуіштерін радиокедергілердің көзі ретінде қарастыруға болады. Бұл зондты баспа платасындағы проблемалық аймақтарды бақылау үшін пайдалануға болады. Осы жоғары импеданс зондының көмегімен тізбекті спектр анализаторының 50 Ом кірісіне тікелей қосуға болады.ATTEN AZ530-H спектрді зерттеу функциясы бар спектр анализаторлары мен осциллографтарға арналған.
