Мегаомметрлерді қалай дұрыс қосу керек

Заманауи мегаомметрлер сымдарды қосу үшін тиісінше өлшеудің 2 немесе 3 сымды сызбаларына арналған 2 немесе 3 клеммасы болады

Екі сымдық схема бойынша өлшеу

Өлшеудің 2 сымды сызбасы жағдайында мыналар ретінде белгіленетін 2 өлшеу клеммалары іске қосылады:
1.“EARTH” немесе “З” (Жер) немесе “R-” немесе “R+”
2.“LINE” немесе «Л» (Линия) немесе «R+» немесе «R-»

Ескерту. LINE өлшеу сымы көптеген қызыл мегоамметрлерінде болса да - техникалық себептер қатары бойынша аталған сымға EARTH клеммасына қатысты кері потенциал беріледі. Бұл Fluke, Megger, UNI-T сияқты өндірушілердің көптеген мега-метрлеріне қатысты, бірақ ерекшеліктер де кездеседі. Мұны тестілік кернеудің полярлығына сезімтал кейбір өлшемдер кезінде ескеру керек.

Көп жағдайда және барлық дерлік өндірушілер үшін «LINE» клеммасына қосылатын сым - қызыл. “EARTH” клеммасына қосылатын сым әдетте қара түсті болады, бірақ жекелеген өндірушілерде басқа түстер де кездеседі.
Мұндай схемада “GUARD” клеммасы іске қосылмаған болып қалады.

Төменде сызба түрінде кабель ішіндегі сымдар жұптарының арасындағы оқшауламаларды өлшеу үшін қосылым көрсетілген:

3 сымды схема бойынша өлшеулер

Кейбір жағдайларда, өлшенетін кәбілдің немесе объектінің ішінде тестіленетін өткізгіштердің арасында өлшеу нәтижелеріне әсер ететін және кедергінің шынайы мағынасын төмендететін жоғарғы токтар туындайды. Мұндай жағдайлар тұрғын үй мен коаксиалды кабельдің өрімі арасындағы немесе жоғары ылғалдылық немесе ластану жағдайларында оқшаулама кедергісі өлшенген жағдайда болуы тиіс.
Өлшемдердің дәлдігін жақсарту үшін «GUARD» клеммасына қосылған жеке сым беттік токтарды әкеткен жағдайда, арнайы үш сымды өлшем тәсімі қолданылады.
Төменде сызба түрінде коаксиалды кабельдің тұрғын және орап тоқуының арасындағы оқшауламаны өлшеуге арналған қосылым көрсетілген. Бұл жағдайда оқшаулау учаскесіне үстіңгі токтарды бұратын қорғаныс ілмектері салынады. Қорғау ілгегі жасыл сыммен “GUARD”:

Жалпы алғанда, «GUARD» клеммасы «GUARD» (қорғау) атауын түсіндіретін паразиттік үстіңгі тоқтың ықпалынан аспаптың өлшеу тізбектерін қорғайтын өлшеуші емес а қосалқы бөлме.

Әртүрлі өндірушілер сымдарының түстері бойынша әр түрлі оқу

Өкінішке орай, “GUARD” клеммасына қосылған сымдар түстері бойынша түсініктеме бар. Мысалы MIT515, MIT525, MIT1025, MIT1525 мегаомметрлерінде Megger өндірген  көк сым түсіндегі Fluke-1550B мегаомметрлерде,  SEW 4104 IN, UT516B - жасыл.

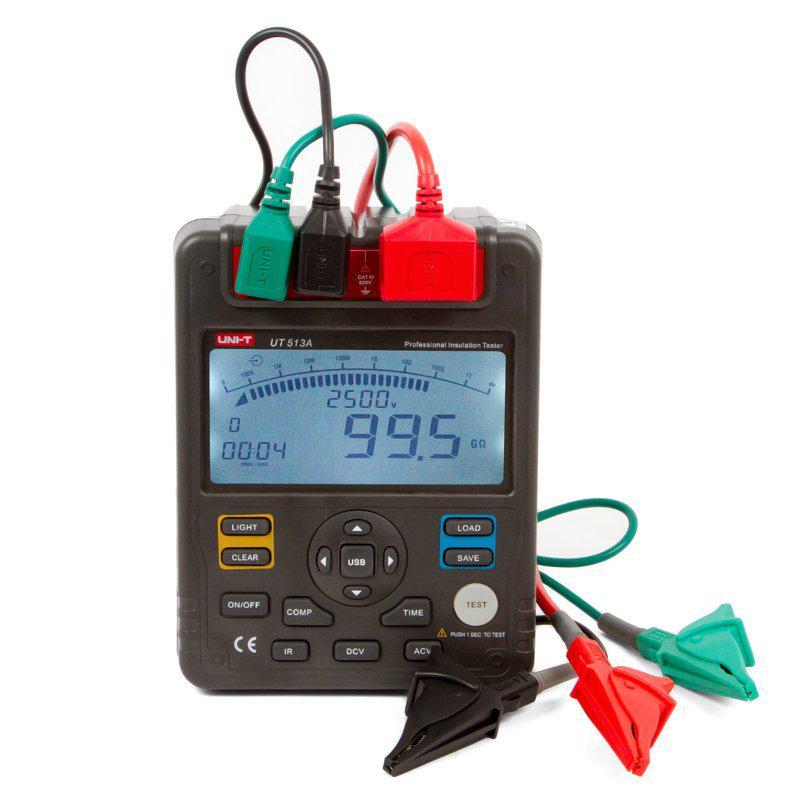

Кейбір мегаоммерлерде “EARTH” клеммасына қосылатын өлшеу сымдары да қара түстерден өзгеше түстерде бола алады, мысалы, E6-24, E6-24/1 және Е6-24/2 көк түсті өлшеу жетебі. UT512 және UT513A нұсқауларында көрсетілгендей,  “EARTH” клеммасы жасыл сыммен, ал “GUARD” клеммасына қара сыммен қосылады.

Мегаомметрлерді қосу бойынша ұсыныстар

Әрине, егер өлшеу кіреберісі қара сымның орнына өлшенетін нысанға жасыл сыммен қосылса, өлшеуде үлкен қателіктер болмайды.
Бірақ электриктердің әдеті бойынша сымдардың түсі бойынша бағдарланып өлшенетін объектіге сымдарды қоса алғанда, қателіктер болуы мүмкін. Калибрлеу немесе тексеру кезінде де қателер туындауы мүмкін, өйткені эталондар мен калибраторлардың клеммалары әдетте кең тараған түс тәсімдерімен белгіленеді.

Өлшеу кезінде қателерді болдырмау мақсатында алдымен екі сымды схема бойынша өлшеу және калибрлеу жүргізуге, яғни “GUARD” клеммасын толығымен іске қоспауға, тек анық ақау алған жағдайда қосымша қателікті қосу үшін кеңес беремыз сым. Зерттелетін заттың дәл осы “EARTH” және 'LINE” өлшеуіш клеммаларына қосылуын мұқият бақылау керек, сымдар түсін анықтау, қайда қосылып жатқанын табу оңай.

Test instruments ЖШС мегаомметр өндіретін материалдар бойынша даярланған.
