Л2-27 испытатель СВЧ диодов

Описание

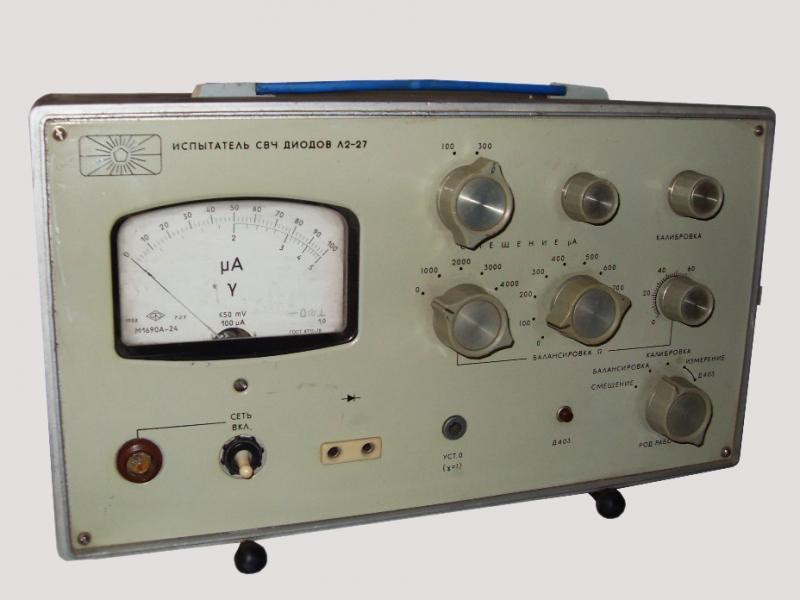

Испытатель СВЧ диодов Л2-27 предназначен для ориентировочной оценки годности полупроводниковых СВЧ диодов. Производство СССР.

Испытатель СВЧ диодов Л2-27 предназначен для ориентировочной оценки годности полупроводниковых СВЧ диодов следующих типов:

Д403Б, Д403В, Д404. Д405, Д405А, Д405АП, Д405Б, Д405БП, Д406А, Д406АП, Д407, Д408, Д409А, Д409АП,
ДК-С7М, Д603. Д604, Д607, Д607А, Д608, Д608А, Д609, 2А101А, 2А101Б, 2А104А, 2А105А, 2A201A, 2А202А.

Оценка годности осуществляется косвенным методом по величинам динамических сопротивлений диодов и их отношению в двух точках вольтамперной характеристики, обозначаемому Y, а также по величине прямого падения напряжения — для диодов Д403Б, В.


Рабочие условия

Испытатель предназначен для эксплуатации в полевых, складских, цеховых и лабораторных условиях:

при температуре окружающей среды от -30°С до +50°С,
атмосферном давлении от 460 до 780 мм рт. ст.,
относительной влажности окружающего воздуха до 98% при температуре +40°С.


Характеристики

Рабочая частота испытателя 2 кГц±20%
Переменное напряжение, подводимое к диоду не превышает 15 мВ
Питание 220 В±10% и 127 В±10%, частотой 50 Гц ±1%
Основная погрешность установки не более 5%
Потребляемая мощность 15 В·А
Габариты 385 х 225 х 180 мм
Масса не более 7,5 кг

Пределы измерения соотношения динамических сопротивлений диодов в рабочей точке Rдин
(100¸5000) Ом с d: ±5%;
(100¸1000) Ом ;
(1000¸5000) Ом с d: ±20%.
 Режим измерения Iсм: (3¸30) мкА.
