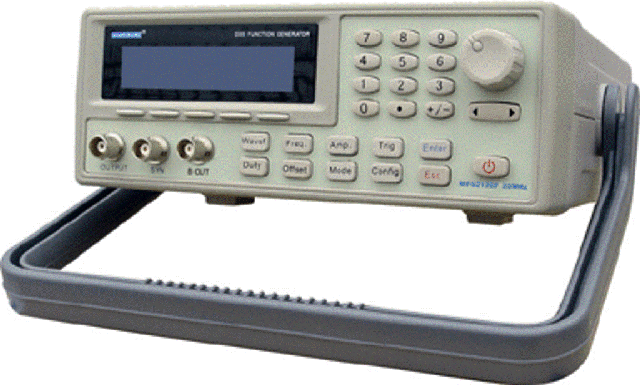

MATRIX MFG-2120F Генератор сигналов

СНЯТ С ПРОИЗВОДСТВА

Описание

Функциональный генератор на основе DDS технологии цифрового синтеза.

Верхняя частота 20 МГц.

Частотомер.

Особенности
Генераторы серии MFG-21XX , A, AF имеют следующие отличительные свойства :

1. Высокая стабильность и разрешение на высоких частотах, сравнимое с кварцевыми генераторами, однако, в отличие от первых могут генерировать сверхнизкочастотные колебания.

2. Цифровые настройки  «плавающей частоты» ( sweep ), цифровой частотной модуляции (FSK ) и обычной частотной модуляции ( FM ) позволяют получать на выходе генератора достаточно точные и стабильные образцы сигналов во всем диапазоне работы генератора.

3. Режимы SWEEP ( плавающая частота ), FSK ( частотная цифровая модуляция ), ASK ( амплитудная цифровая модуляция), BURST ( импульсный ) могут быть синхронизированы как вручную, так и от внешнего источника.

4. Двухканальный выход с контролем частоты ( только модели с литерой F).

5. Двухстрочный LCD дисплей с подсветкой позволяет быстро и безошибочно настраивать генератор и отображать текущие параметры и режимы.

6. Интерфейс RS232 позволяет управлять работой генератора с помощью системы команд компьютера.

7. Функция генератора произвольных сигналов позволяет моделировать на компьютере  и затем воспроизводить любые ранее смоделированные или записанные сигналы ( только для моделей, имеющих в маркировке литеру А ).

1.2. Технология цифрового синтеза ( DDS ).

DDS – Direct Digital Synthesis – Прямой цифровой синтез. Основа технологии – в том, что образцы сигналов различной формы находятся в памяти прибора в своих ячейках памяти. При обращении к определенной ячейке – форма сигнала в цифровом виде выгружается на вход ЦАП ( цифро-аналогового преобразователя ). С выхода ЦАП сигнал поступает для сглаживания формы на фильтры и аттенюаторы для регулировки уровня.

Технология DDS позволяет получать неотличимые друг от друга образцы сигналов, производить  их модуляцию и любую обработку, генерировать пачки сигналов с определенным количеством импульсов в пачке и т.д..

1.3 Технология генерации произвольного сигнала ( AWG ).

Данная технология является частью и продолжением технологии DDS и позволяет генерировать абсолютно любые сигналы, как заданные пользователем через компьютер, так и ранее записанные, например цифровым осциллографом. Суть технологии – в доступе пользователя и возможности изменения цифровых образов сигналов. Реализована только в моделях с литерой А.

Комплектация определяется заводом изготовителем и может изменяться по его усмотрению.
